插装式空气污染物检测传感元件结构

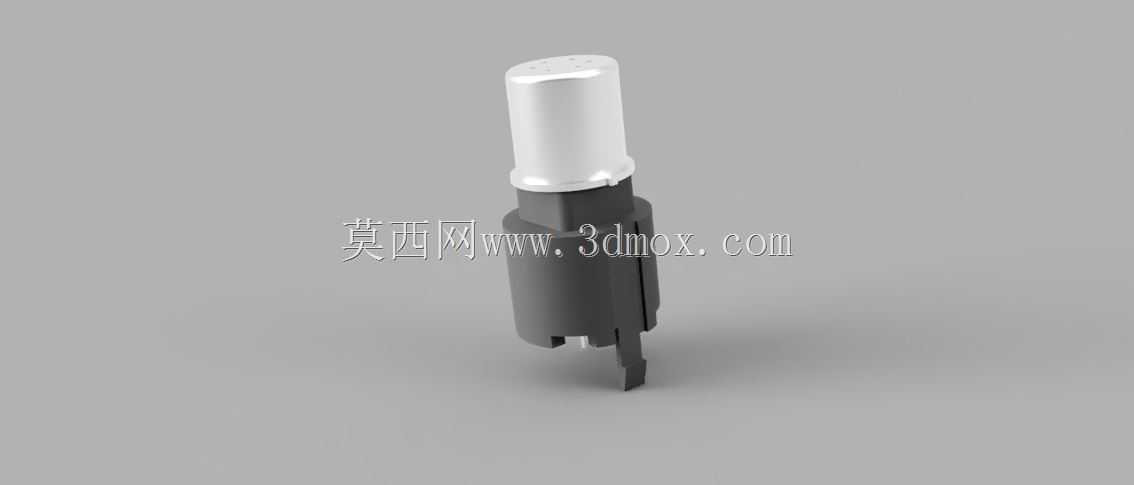

　　在民用新风系统、工业环境监测点位、车载空气净化模块、室内空气质量联动装置的硬件选型环节，这类插装式气体检测传感元件是核心的信号采集终端，其结构设计直接决定了现场装配效率、检测响应速度与长期运行稳定性。从实际工程落地的角度看，该传感元件采用上下分段式同轴结构，上部为圆柱形气体扩散采样段，表面做了均匀的微孔阵列处理，既可以让环境中的目标气体分子顺畅进入内部检测腔，又能阻挡大粒径浮尘、纤维碎屑直接侵入检测核心区，避免采样通道堵塞造成的检测数值漂移；下部为带定位卡扣的插装基座，末端伸出两个对称的导电插脚，适配PCB板上标准的2.54mm间距焊盘，无需额外接线端子即可完成波峰焊固定，大幅降低批量装配时的人工接线成本。

　　设计过程中，结构团队首先平衡了采样效率与防护等级的矛盾：上部采样段的直径控制在8mm，总长度12mm，微孔直径选取0.3mm，开孔率控制在18%，经过风洞实测，在0.5m/s的常规室内气流速度下，气体响应时间可以控制在8s以内，同时IP40级的防护能力足以应对常规室内、机柜内的浮尘环境，无需额外加装防尘滤帽，减少了外围配件数量。下部基座的卡扣结构做了15°的导向斜面，插入设备安装孔时可以自动对中，卡扣到位后会发出清晰的卡位反馈，轴向拉脱力不小于15N，能够承受设备运输过程中的振动冲击，不会出现传感元件松脱移位的问题；插脚部分做了镀锡处理，可焊性符合IPC-J-STD-002标准，过波峰焊时不会出现虚焊、连焊问题，插脚伸出基座的长度为3.2mm，刚好适配1.6mm厚度的常规PCB板，焊接后插脚不会突出板背面过多，避免与板下其他元件产生干涉。

　　从安装边界来看，该传感元件在PCB板上的占用投影为直径10mm的圆形区域，安装时需要在设备外壳对应位置预留直径9mm的通气孔，通气孔与传感元件采样段的同轴度公差不超过0.5mm，避免遮挡采样微孔影响进气效率；元件总高度为28mm，安装位置上方需要预留至少5mm的气流流通空间，不能紧贴外壳内壁或者其他遮挡部件，否则会造成局部气体滞留，导致检测数值滞后。在实际应用场景中，这类传感元件可以直接搭载在新风系统的回风通道内，实时采集回风中的PM2.5、VOC类污染物浓度，联动风机转速调整与滤网更换提示；也可以安装在工业控制柜的顶部通风位，监测柜内是否有线路过热产生的挥发性气体，提前触发火灾预警；在车载空气净化模块中，该元件的插装结构可以快速完成SMT贴片装配，适配汽车电子的批量生产要求，抗振动性能满足GB/T 28046.3标准的车载设备测试要求，不会因为车辆行驶中的持续振动出现接触不良。

　　结构细节上，上下两段壳体的连接采用超声波焊接工艺，接缝处做了密封筋设计，焊接后接缝的气密性可以达到10kPa压力下无泄漏，避免环境中的水汽从接缝处侵入内部电路，在相对湿度90%的环境下长期运行不会出现电路短路问题；壳体材料选用ABS+PC混合工程塑料，阻燃等级达到UL94-V0，即使内部检测元件出现异常发热，也不会引燃周边塑料部件，满足电子设备的安全阻燃要求。不同于传统的螺纹安装式传感器，这种插装式结构不需要在安装板上攻丝，也不需要额外的固定螺母，只需要在PCB板上预留对应焊盘、在外壳上预留通气孔即可完成装配，单台设备的装配时间可以缩短70%以上，非常适合大批量生产的消费类电子、民用净化设备使用。在建模过程中，结构设计人员严格按照实际装配公差做了配合间隙模拟，卡扣与安装孔的单边间隙设置为0.1mm，既保证插拔顺畅，又不会出现过大的旷量；插脚的位置度公差控制在0.05mm以内，与PCB焊盘的对位偏差不会影响焊接质量，所有倒角、拔模斜度都按照注塑生产的工艺要求做了处理，模型可以直接导出用于模具开模，不需要二次结构调整。
