手动立式双导柱压合工装结构设计

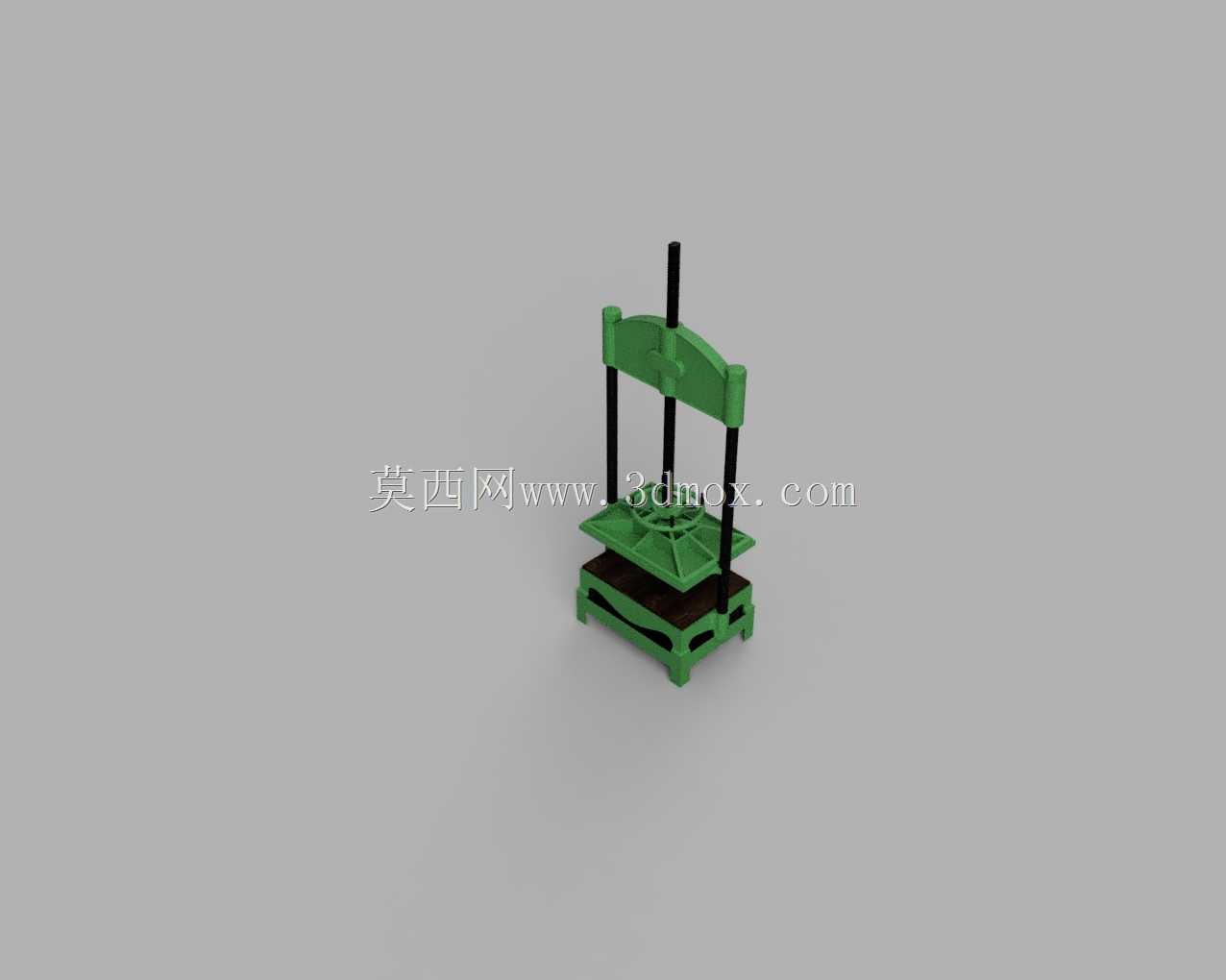

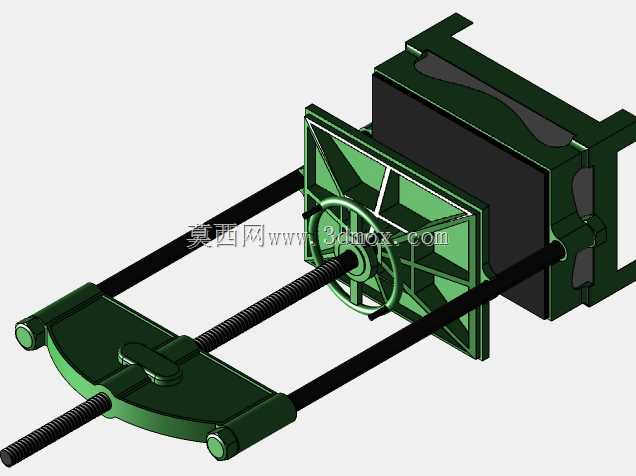

　　在小批量零部件压装、试样制备、维修工位的轻载压合作业场景中，这类手动立式双导柱压具是车间一线非常实用的工装设备，它不需要外接气源、电源，完全依靠人力操作就能完成小零件的压入、压合、校形作业，尤其适合没有动力源配套的零散工位、教学实训场景以及维修售后现场使用。从结构功能来看，该设备核心依靠两根垂直布置的光轴导柱提供运动导向，避免压头下压过程中出现偏载歪斜，保证压合面的平行度要求；顶部的弧形横梁既作为导柱的上端固定支撑，也集成了手动压杆的铰接支点，操作人员通过扳动压杆就能带动中间的滑动压座沿导柱上下运动，实现压合作业动作。底部的基座采用双层镂空框架结构，下层基座直接接触工作台面提供整体支撑，上层承托台用于放置待压装的工件，上下层之间的镂空空间既可以容纳压装过程中凸出的工件部分，也能减轻整体设备的自重，方便工位间的转移搬运。

　　从设计思路层面拆解，这套结构优先考虑了手动操作的施力合理性，压杆的铰接位置与压座的连接点做了力臂匹配，操作人员在常规站姿下扳动压杆时不需要过度发力就能获得足够的压装力，适配过盈量不大的销钉压入、薄板材压形、小组件压合等轻载作业场景。导柱与压座之间采用间隙配合，保证滑动顺畅无卡滞，同时配合间隙控制在合理范围内，避免压头下行时出现横向窜动，保证压装位置的精度。上下压板的工作面都做了平面度处理，保证压合过程中工件受力均匀，不会出现局部压溃的问题；绿色的表面涂装是车间工装常见的防护涂层，既可以避免金属基材锈蚀，也能在车间环境中起到醒目的标识作用，防止工位杂物磕碰设备工作面。

　　关于安装与使用的边界尺寸，这套工装整体占地尺寸较小，不需要专门的地基固定，直接放置在常规钳工工作台面上就能使用，工作台只需要提供平整的支撑面、承受压装过程中的反力即可；设备的开口高度适配高度在100mm以内的工件压装，压座的行程可以满足常规小零件的压入深度要求，两根导柱的间距决定了可容纳工件的最大宽度，适合尺寸不超过导柱间距的小型零部件作业。在实际使用中，操作人员只需要将待压装工件放置在下层承托台的中心位置，对齐压头与工件的压合点位，缓慢扳动顶部压杆带动压座下行，直到工件压装到位后再缓慢抬起压杆复位即可，整个操作过程不需要额外的辅助工具，单人就能完成全部作业流程。

　　这类手动压具相比动力压机的优势在于结构简单、维护成本极低，日常只需要定期给导柱擦拭少量润滑油保证滑动顺畅即可，没有气动元件、液压元件的密封件损耗问题，也不存在电气线路的故障隐患，非常适合压装频率不高、压装力需求不大的作业场景。在结构细节上，压座与压杆的连接采用铰接结构，可以自动适应压合过程中的微小角度偏差，避免刚性连接造成的卡滞；底部基座的四个边角做了圆弧过渡处理，避免尖锐边角划伤操作人员或者工作台面；导柱的上下两端都做了紧固限位，防止压座运动过程中脱出导柱造成安全隐患。针对不同的压装需求，还可以在压座下端面更换不同形状的压头，适配不同工件的压合接触面，比如压装销钉可以更换对应直径的压头，压合平面工件可以使用平压头，拓展设备的适用范围。在实训教学场景中，这类结构也常作为机械结构认知的教学模型，帮助学员理解导柱导向结构、杠杆施力结构、手动工装的设计逻辑，直观展示手动压装设备的工作原理。
