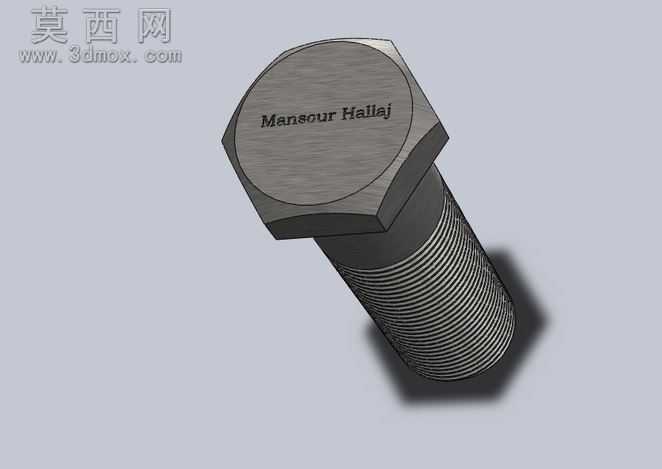

外六角全螺纹螺栓三维建模作品

本作品为外六角全螺纹螺栓的三维建模成果，建模过程以参数化设计思路为核心，首先梳理螺栓的核心结构组成：六角头部、杆部全螺纹段两个核心部分，首先绘制六角头的正六边形截面草图，通过拉伸特征生成六角头基体，对六角头的棱边做符合工业标准的倒角处理，还原实际生产中螺栓头部的去毛刺工艺特征，避免尖锐棱角的非真实设计。螺纹部分的建模兼顾视觉真实感与模型轻量化需求，没有采用全牙型扫描的高面数方案，而是先通过螺旋线命令生成匹配螺纹规格的导程、牙型角参数路径，再绘制标准三角形牙型截面沿螺旋线路径扫描生成螺纹实体，同时对螺纹首尾做收尾过渡处理，还原真实螺纹加工时的切入切出痕迹，避免螺纹端部出现生硬的截断效果。材质设置阶段，针对螺栓常用的碳钢材质做精细化调整，赋予模型低粗糙度的金属质感，调整漫反射、高光参数模拟碳钢表面经冷镦、搓丝后的哑光金属光泽，在六角头端面添加模拟激光打标的字符细节，还原工业产品的标识特征，提升模型的真实度。渲染阶段采用三点布光方案，主光源从侧上方投射，突出六角头的棱边转折与螺纹的牙型起伏，辅助光源补全暗部细节避免死黑，添加柔和的地面接触阴影，让模型呈现出自然的放置效果。建模过程中严格遵循普通外六角螺栓的尺寸比例规范，六角头对边宽度、厚度与杆部直径的比例符合常用紧固件的通用尺寸标准，螺纹牙型的角度、螺距参数匹配公制粗牙螺纹的常规规格，保证模型可用于机械装配模拟、紧固件结构认知、装配干涉检查等场景。整体建模流程从草图绘制到特征生成再到材质渲染，每一步都围绕工业零件的真实属性展开，既保证了模型的结构准确性，也兼顾了视觉呈现的真实感，适合作为机械设计入门阶段的紧固件建模练习案例，帮助学习者掌握螺旋线、扫描特征、倒角、材质编辑等常用三维建模操作，理解标准紧固件的结构设计逻辑。
