HZIP25间距1.27mm直插IC封装三维建模

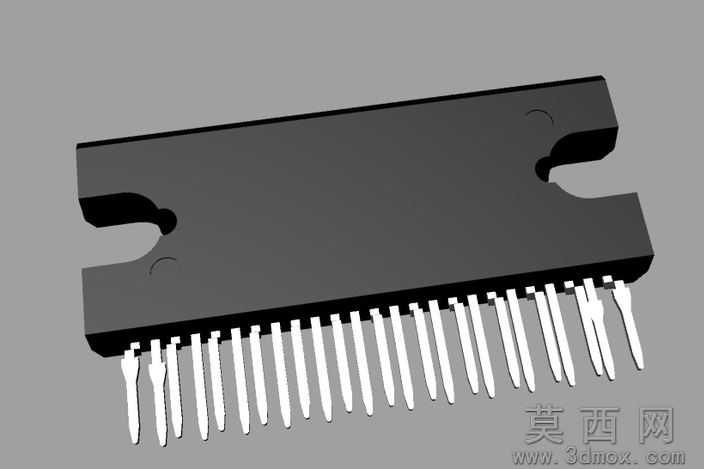

本次建模对象为HZIP25封装、引脚间距1.27mm的直插式集成电路，建模全程围绕真实工业级封装参数展开，首先梳理该类封装的核心结构特征：主体为黑色环氧塑封矩形本体，两侧对称开设半圆定位缺口用于生产及装配时的方向识别，本体上下边缘设置浅圆形模压标识点，25根直插引脚沿本体长边等距排布，单根引脚具备标准折弯成型结构，从塑封本体引出后先垂直向下延伸，再经两次折弯形成适配PCB插孔的插装段，引脚末端做倒角处理还原真实插装件的工艺特征。建模阶段先绘制本体截面草图，精准定位两侧定位缺口的圆心与半径，拉伸生成塑封本体基础实体后，在本体表面添加模压标识的浅凹陷特征，还原塑封工艺的表面细节；引脚建模采用单根参数化绘制后阵列的方式，先绘制单根引脚的折弯轮廓草图，通过薄壁拉伸生成引脚实体，确保引脚厚度、宽度、折弯角度完全符合1.27mm间距ZIP封装的行业标准，再以1.27mm为间距沿本体长边完成25根引脚的矩形阵列，同时校验引脚与本体的装配位置，避免出现引脚偏移、间距误差等问题。材质与渲染阶段，塑封本体采用哑光黑色环氧材质，调整材质粗糙度参数还原塑封件表面轻微磨砂的质感，避免出现过度反光的塑料效果；引脚部分采用镀锡金属材质，添加轻微的表面划痕与氧化做旧效果，还原真实元器件引脚经过仓储、周转后的金属质感，定位缺口与标识点处通过材质明暗差异强化结构辨识度。渲染阶段采用45度侧上方主光源搭配底部补光，清晰呈现引脚的折弯层次与本体的轮廓特征，背景选用中性灰色调突出模型主体，同时在渲染输出时保留适当的环境反射，让金属引脚的质感更贴近实物。建模过程中重点校验了引脚间距、定位缺口尺寸、本体长宽厚等核心参数，确保模型可直接用于PCB装配仿真、电子设备结构布局验证等场景，还原了东芝TB6560AHQ这类采用HZIP25封装的步进电机驱动芯片的真实外观结构，所有结构特征均符合直插IC封装的工业生产规范，无多余结构或参数偏差。
