家用钢制板式采暖散热器结构设计

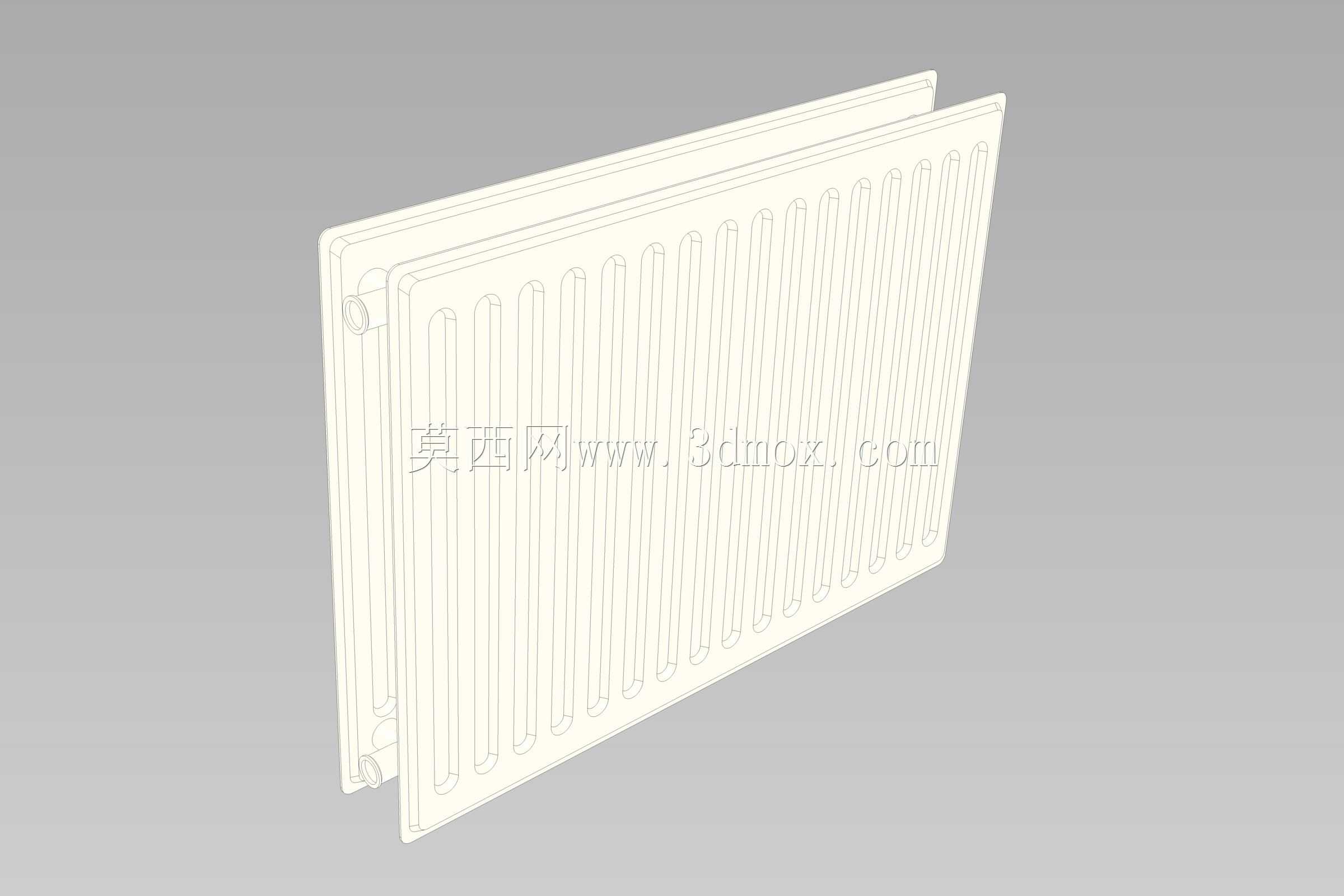

　　在民用建筑集中供暖、分户独立采暖系统中，板式散热器是末端热量释放的核心部件，承担着将热媒携带的热量传递到室内空间、维持室温稳定的作用，其结构设计合理性直接影响采暖效率、安装适配性与长期使用可靠性。这款板式散热器采用双板对流式结构，区别于传统柱式散热器，整体为一体化冲压成型的钢制板片组合结构，板片表面冲压出连续的竖向对流水道，水道之间形成均匀的空气流道，当热媒在水道内循环时，热量同时通过板片辐射与流道内空气对流两种方式向外传递，相比同规格柱式散热器，散热效率提升明显，更适合层高2.6-3米的普通住宅空间使用。从设计思路来看，这款散热器优先考虑了民用场景的安装适配性，整体外形为规整长方体结构，板片边缘做了圆弧卷边处理，

　　既避免安装过程中划伤施工人员，也能减少日常使用中的磕碰损伤，同时规整的外形更贴合墙面安装，不会过多占用室内空间。水道设计采用等截面竖向流道，流道间距经过热工计算优化，既保证热媒在流道内的流速均匀，避免出现局部滞流导致的散热不均问题，也能降低流道阻力，减少采暖系统的循环泵负载。在安装边界方面，这款散热器的背部预留了标准挂装孔位，孔位间距匹配民用建筑通用的采暖挂架尺寸，安装时距离墙面的预留间隙控制在30-50mm，这个间隙既可以保证板片背部的空气能够正常流通形成对流，也不会因为间隙过大导致墙面熏黑问题。进出水口设置在散热器侧部下方，采用标准内螺纹接口，适配市面上绝大多数民用采暖管材的连接尺寸，安装时不需要额外定制转换接头，

　　能够降低施工复杂度。产品的功能特性上，双板结构的设计让散热器的正反两面都能有效散热，同时中间的对流腔能够加速空气流动，让室内温度上升速度更快，温度分布更均匀。板片表面采用静电喷塑处理，涂层均匀附着在钢制基材表面，既能够提升散热器的防腐性能，适应不同水质的采暖系统，也方便日常清洁，表面不易积灰。在实际应用场景中，这款散热器既可以用于集中供暖系统的住宅末端，也可以搭配壁挂炉用于分户独立采暖的公寓、小型办公空间，根据不同的房间面积，可以选择不同长度规格的产品，匹配对应的热负荷需求。建模过程中，对板片的冲压圆角、水道的壁厚、挂装孔的位置精度都做了还原，能够直接用于采暖系统的布局设计、安装施工模拟，也可以作为家装BIM设计中的构件使用，

　　帮助设计师提前核对散热器与墙面、家具、窗台的位置关系，避免现场安装时出现尺寸冲突。需要注意的是，这类板式散热器的安装高度有明确要求，底部距离地面应保持在100-150mm，顶部距离窗台或吊顶预留不小于100mm的间隙，保证空气能够正常循环，避免热量堆积影响散热效果。同时，建模时还原了板片之间的连接焊点位置，这些焊点的分布既保证了板片在承压状态下的结构强度，也不会影响散热器的整体外观，在采暖系统工作压力不超过0.8MPa的工况下，结构强度能够满足长期使用要求，不会出现鼓包、渗漏等问题。
