车载嵌入式全频扬声器单元结构设计

　　做车载电声配套结构设计快八年，经手的扬声器单元少说也有两百多款，这次做的这款100mm口径嵌入式单元，最初是给商用车驾驶舱音频升级项目做的配套方案，当时甲方提的核心要求很明确：安装位不能突出内饰板太多，同时要兼顾中频人声的还原度，还要能扛住驾驶舱夏季暴晒后的高温工况，不能出现振膜脱胶、支架形变的问题。

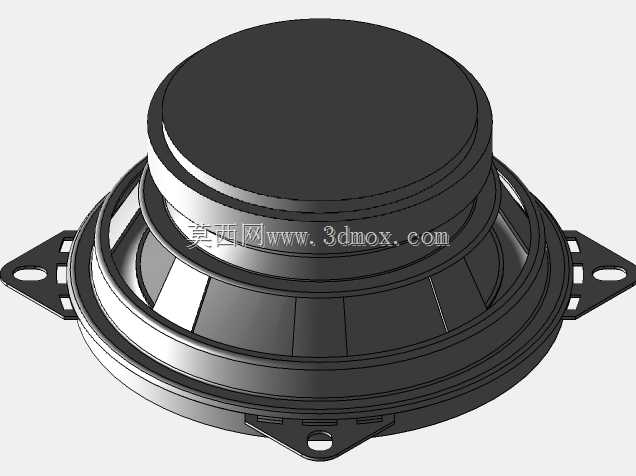

　　先从安装边界说起，这款单元的安装法兰采用四耳式定位结构，四个安装耳上预留的通孔适配M4规格的自攻螺丝，孔位中心距严格控制在112mm，适配市面上多数商用车门板、A柱内饰板的预留安装位，不需要额外做开孔扩孔处理，法兰整体厚度只有2.5mm，安装后单元突出内饰面的高度控制在18mm以内，不会占用驾驶舱内部的乘员活动空间，也不会影响内饰板的整体平整度。单元主体的最大外径为98mm，安装时需要在内饰板上开出直径92mm的避让孔，孔位公差控制在±0.3mm即可，不需要过高的加工精度，适配普通注塑内饰件的加工公差范围。

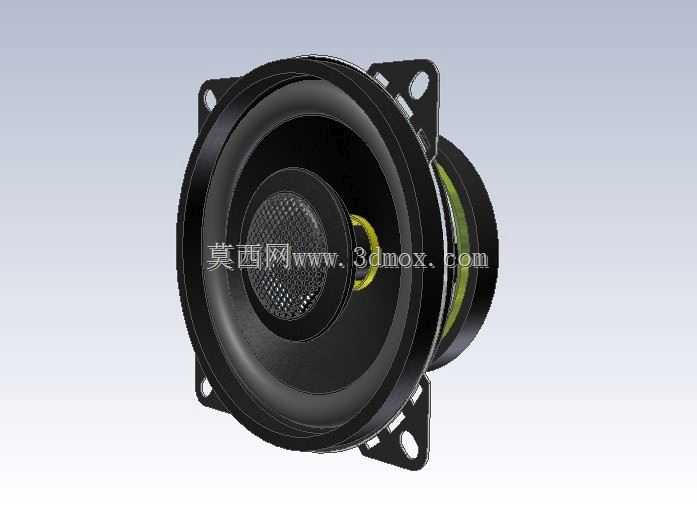

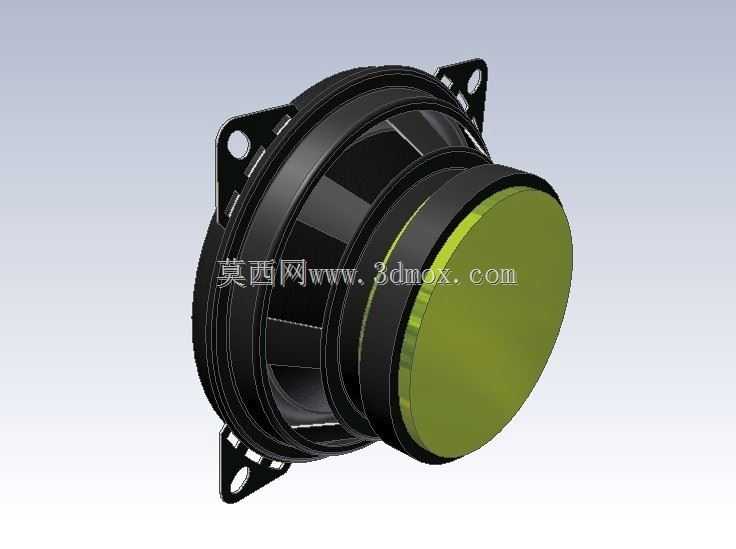

　　功能特性上，这款单元采用复合纸盆加橡胶折环的振膜组合，折环的顺性经过反复调校，既保证了低频段的下潜余量，又不会因为折环过软导致中频发闷，振膜中心的防尘帽采用硬质复合材质，除了阻挡灰尘进入磁路间隙外，还能对高频段的扩散起到一定的优化作用，减少高频的轴向指向性过强的问题。磁路部分采用常规的铁氧体外磁结构，磁隙宽度控制在0.8mm，配合4层音圈绕组，额定功率可以做到15W，峰值功率承载能达到40W，足够覆盖普通商用车驾驶舱10平米以内的空间声压需求，在1kHz到10kHz的频段内，频响曲线的波动控制在±3dB以内，人声还原的清晰度足够满足日常导航播报、音频播放的需求。

　　设计思路上，最初做结构评审的时候，我们最先考虑的是安装耳的强度问题，因为车载工况下长期存在路面颠簸带来的振动，如果安装耳的厚度不够，长期使用后容易出现断裂的问题，所以我们在每个安装耳和盆架的衔接位置都做了R2的圆角过渡，同时在安装耳的背面加了0.8mm高的加强筋，既不会增加太多的整体重量，又能把安装耳的抗弯折强度提升40%以上，经过200小时的振动台模拟颠簸测试后，没有出现裂纹或者形变的问题。另外盆架采用ABS加玻纤的复合材质，相比传统的铁质盆架，重量减轻了35%，同时抗腐蚀性能更好，即使在南方高湿度的使用环境下，也不会出现生锈掉渣的问题，盆架上的散热槽采用斜向开孔设计，除了能给音圈工作时散热外，还能减少声音在盆架内部的驻波反射，提升中频的通透度。

　　实际应用场景里，这款单元除了用在商用车驾驶舱的音频系统外，也可以适配小型桌面音响、公共广播的嵌入式吸顶安装场景，因为安装法兰的结构是通用的，只要预留对应尺寸的开孔，不需要额外的转接支架就能直接固定。之前有做公共广播的客户拿这款单元去做走廊的吸顶喇叭配套，反馈说安装效率比之前用的单元高了不少，因为四个安装耳的定位很准，拧螺丝的时候不需要反复调整单元的居中位置。另外在接线端的设计上，我们采用了插片式接线端子，端子的插拔力控制在15N到20N之间，既不会因为车辆颠簸导致接线脱落，又能在生产装配的时候快速插线，提升装配效率，端子旁边做了正负极的标识凸台，即使在光线不好的装配环境下，操作人员用手摸就能分辨正负极，减少接反线的概率。

　　做结构校核的时候，我们特意把单元的整体重量控制在280g以内，这样即使是安装在比较薄的内饰塑料板上，也不会因为长期的重量拉扯导致内饰板变形，之前有款同口径的单元因为重量做到了350g，装在薄内饰板上三个月就出现了内饰板下塌的问题，这次在材料选型和结构减重上做了不少优化，盆架的壁厚从原来的1.8mm减到1.2mm，通过加强筋的布局来保证整体强度，既控制了重量，又没有牺牲结构刚性。磁路部分的华司和T铁都做了镀锌钝化处理，盐雾测试可以达到48小时不生锈，适配沿海地区高盐雾的使用环境，不会因为磁路生锈导致磁隙卡滞，出现音圈擦圈的问题。

　　另外在振膜的折环设计上，我们没有采用常见的半圆型折环，而是用了半波浪型的折环结构，这种结构的折环在大振幅工作的时候，非线性失真更小，在额定功率下工作时，总谐波失真可以控制在1%以内，比同规格的半圆折环单元低了近0.5个百分点，听感上人声会更自然，不会出现发破的情况。折环和盆架、振膜的粘接位置都做了定位台阶，粘接的时候胶水可以均匀填充在台阶缝隙里，不会出现胶水溢出或者粘接宽度不够的问题，保证长期高温工作下不会出现脱胶的情况，我们做过85摄氏度高温下100小时的连续功率加载测试，折环粘接位置没有出现开胶、移位的问题。
