卷帘门配套夹固件结构设计方案

　　在商用卷帘门、工业快速卷帘门的现场安装与长期运维场景中，帘片端部的夹固连接件是直接决定帘片运行平顺性、抗风载能力的核心受力小件，很多现场出现的帘片错位、运行卡滞、端部脱开故障，追根溯源都是夹固件的结构设计没有匹配实际受力工况，要么夹持力不足，要么安装定位偏差导致运行中出现附加弯矩。本次设计的这款卷帘夹，是针对Kwantum品牌卷帘门配套的两款夹固件中的单侧受力款，主要适配厚度0.8-1.2mm的镀锌钢帘片或铝合金帘片的端部固定场景，可直接卡接在帘片端部的卷边结构上，不需要额外在帘片上打孔，避免了打孔位置出现应力集中、长期运行开裂的问题。

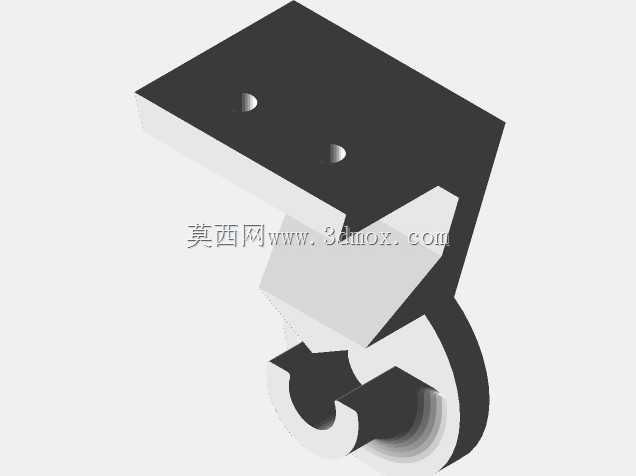

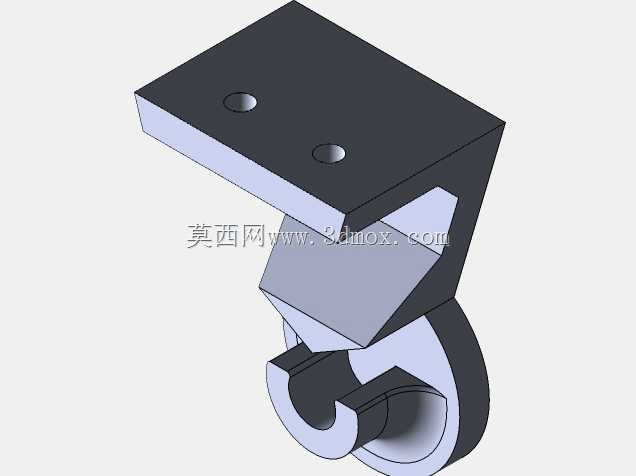

　　从结构设计思路来看，这款夹固件没有采用市面上常见的两片式螺栓锁紧结构，而是采用了一体化弯折成型的主体加下部C型卡钩的结构，上部的安装基板设计为带两个沉头安装孔的平板结构，两个安装孔的中心距按照常规卷帘门导轨侧安装支架的孔位标准设定，沉头孔的深度适配M6规格的内六角沉头螺钉，安装后螺钉头完全没入基板平面，不会突出表面干涉帘片的收卷动作。基板向下延伸的弯折段做了45度的斜向过渡，一方面是为了避让帘片收卷时的圆弧轨迹，避免夹固件在帘片卷绕到卷轴上时和相邻帘片的夹固件发生碰撞，另一方面斜向的筋位结构可以提升整体的抗扭刚度，当帘片受到垂直方向的风载拉力时，弯折位置不会出现向外张开的塑性变形。下部的C型卡钩是整个零件的核心功能段，卡钩的开口尺寸做了0.2mm的正公差设计，刚好可以卡入帘片端部的预压卷边，卡钩的内侧接触面做了微小的防滑齿纹，压装到位后可以和帘片卷边形成足够的静摩擦力，即使卷帘门频繁启停、受到正向风压冲击，夹固件也不会沿着帘片长度方向窜动。

　　从安装边界尺寸来看，上部安装基板的长度控制在48mm，宽度32mm，厚度采用4mm的冷轧钢材质冲压成型，整体的外轮廓没有尖锐的外凸棱角，所有的棱边都做了R0.5的倒角处理，避免安装过程中划伤施工人员，也不会刮蹭帘片的表面涂层。两个安装孔的中心距离基板外侧边缘的距离均为8mm，符合通用五金安装件的边距安全要求，不会因为孔位离边缘太近导致安装时基板开裂。下部C型卡钩的中心和上部安装基板的中心偏移量控制在12mm，这个偏移量是经过实际运行轨迹校核的，当帘片沿着导轨上下运行时，夹固件的重心刚好落在导轨的导向槽中心线上，运行过程中不会出现偏磨导轨的问题，卡钩的有效夹持深度为6mm，足够覆盖常规帘片卷边的全部接触长度，夹持状态下的接触面积达到120平方毫米，按照冷轧钢的屈服强度计算，单个夹固件的额定垂直承载能力可以达到1.2kN，完全满足普通商用卷帘门单节点的受力要求，即使是12级风压下的单层帘片，受力也不会超过夹固件的屈服极限。

　　在实际选型适配过程中，这款夹固件可以直接替换同规格的老式冲压夹件，不需要改动原有导轨支架的孔位，安装时只需要先把C型卡钩对准帘片端部的卷边，用橡胶锤轻敲夹固件的基板位置，让卡钩完全卡入卷边，之后再通过两个沉头螺钉把夹固件固定在侧部的滑动支架上即可，整个安装过程不需要额外的钻孔、焊接工序，单人即可完成单点位的安装作业，相比传统的两片式夹件，安装效率可以提升40%以上。长期运行过程中，因为没有额外的锁紧螺栓，不会出现螺栓松动导致的夹固件失效问题，一体化的结构也不存在分体零件脱落卡入导轨的风险，日常运维只需要在季度巡检时检查卡钩的卡合状态即可，不需要定期拧紧螺栓，大幅降低了后期的维护工作量。针对低温环境下的使用场景，这款夹固件的材质选用Q235冷轧钢，表面做了镀锌钝化处理，在-20℃到60℃的环境温度区间内，材料的冲击韧性不会出现明显下降，即使是北方户外安装的卷帘门，冬季低温下频繁启停也不会出现夹固件脆断的问题。
