不锈钢双杆玻璃门拉手结构设计

　　日常商用空间的无框玻璃隔断、淋浴房玻璃门、办公区玻璃通行门场景中，这类双杆结构的拉手是应用占比极高的配套五金件，区别于普通木门的单面锁具式拉手，玻璃门本身无实体门板嵌装结构，所有受力都需要通过夹持件传递到玻璃板面，因此拉手的结构合理性直接决定长期使用的松动概率与承重可靠性。这款拉手的主体受力杆采用不锈钢圆管加工，圆管截面的抗扭性能优于同截面积的方管，日常推拉过程中用户施力方向并不固定，斜向、侧向的推力作用下，圆管结构不会出现棱角处的应力集中问题，长期使用也不会因为反复施力产生杆体变形。两端的固定支架采用铝合金材质加工，铝件的切削成型效率更高，同时自重远低于全不锈钢结构，能降低玻璃夹持位置的长期静载荷，

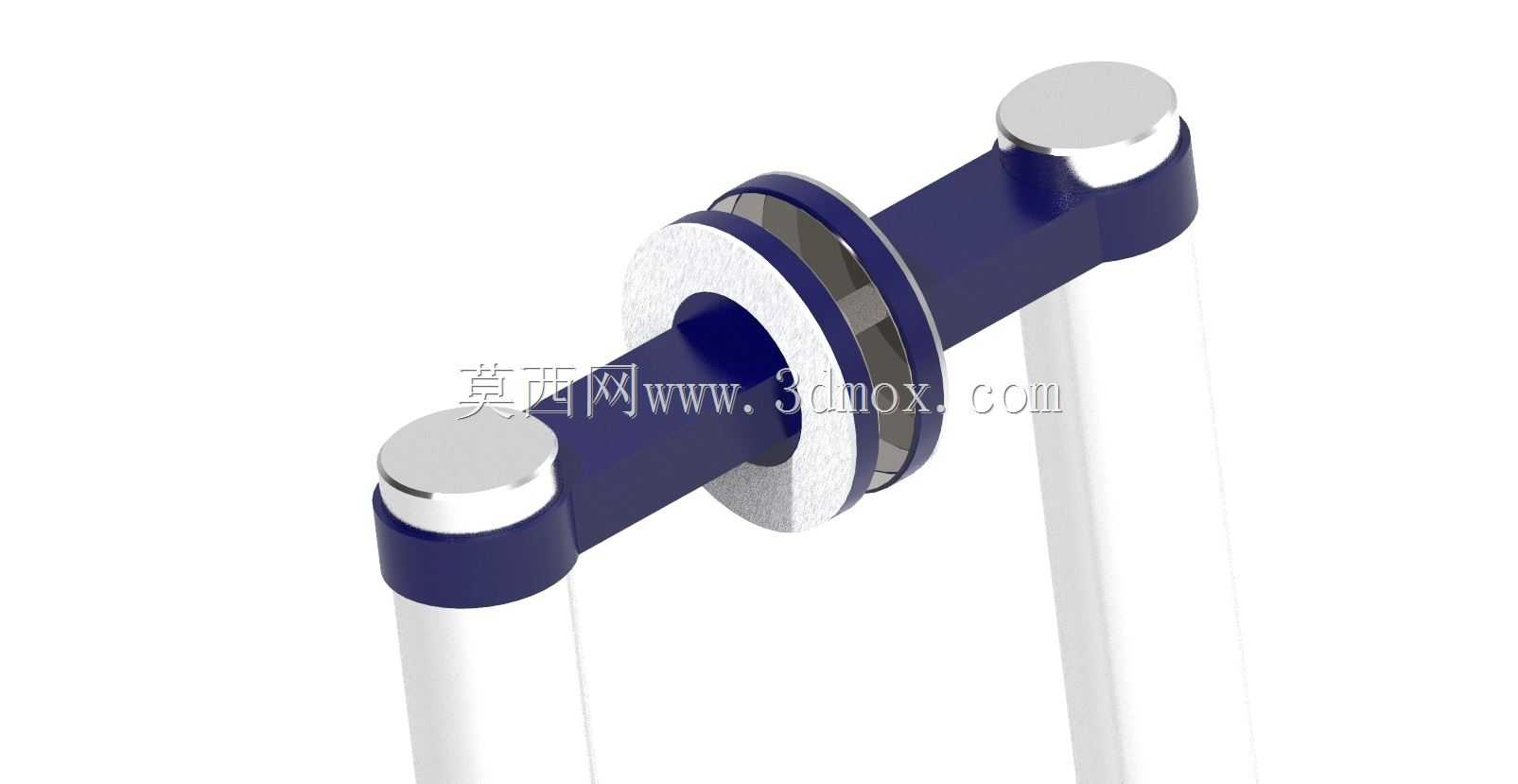

　　避免玻璃因为长期局部承重产生微裂纹。夹持玻璃的接触面设置了拉丝不锈钢盖板，盖板和玻璃之间预留了软质垫层的安装空间，实际装配时垫层可以填充玻璃表面的微观不平整，同时分散夹紧力，避免硬接触导致的玻璃爆边问题。从安装边界来看，这款拉手适配常规厚度的钢化玻璃，两个固定脚的孔位间距对应600mm的杆长规格，固定脚的夹持直径为38mm，安装时不需要在玻璃上打透孔，只需要在玻璃对应位置开出固定螺栓的过孔，通过内外夹持的方式完成固定，这种安装方式对玻璃的强度破坏最小，也方便后期维护更换，不需要拆卸整扇门就可以完成拉手的紧固或者更换。设计过程中需要重点控制两个固定脚的同轴度，因为玻璃的安装孔位是预先加工完成的，如果两个固定脚的中心距偏差超过1mm，

　　装配时就会出现强制对位的问题，长期使用会导致玻璃孔位处产生持续的内应力，温差变化时就容易出现玻璃开裂的问题。杆体和固定支架的连接位置采用过盈配合加侧面顶丝的双重固定结构，日常推拉时的载荷主要由过盈配合面承担，顶丝起到防松定位的作用，避免长期反复推拉后杆体出现转动松动。双杆的结构设计一方面给用户提供了两个施力位置，不同身高的使用者都可以找到舒适的抓握高度，另一方面对称的结构也让夹持位置的受力更均匀，单侧施力时不会出现单侧夹持件受力过大的问题。表面处理上不锈钢杆体采用拉丝工艺，相比亮面抛光的表面，拉丝面的抗指纹性能更好，高频使用的场景下不容易残留明显的手印污渍，日常清洁维护的成本更低，同时拉丝表面的细微划痕不会像亮面那样显眼，

　　长期使用后的外观保持度更好。铝支架表面做了和不锈钢接近的砂面处理，整体外观质感统一，不会出现不同材质的明显色差。实际选型应用时，需要注意这类拉手的承重上限和玻璃厚度的匹配关系，过薄的玻璃不适合安装过长规格的拉手，避免杠杆力过大导致玻璃破损，同时安装时夹紧力要控制在合理范围，不能过度锁紧螺栓导致玻璃局部压应力超过钢化玻璃的承受阈值。在三维建模过程中，需要重点还原夹持结构的内部间隙，预留出软质垫片的装配空间，同时要验证固定螺栓的长度是否适配对应厚度的玻璃，避免出现螺栓过短锁不紧或者过长突出盖板影响外观的问题。杆体的端部采用封盖结构，封盖和圆管的配合间隙控制在0.1mm以内，既保证外观的整体性，也避免水汽进入圆管内部导致长期使用出现内部锈蚀的问题。
