拖车与木质结构连接支架结构设计

　　在户外拖挂作业、临时作业平台搭建、移动仓储附属结构加装等场景中，经常需要在金属拖车车体上加装木质拓展结构，这类拓展结构往往承担置物、围挡、临时作业台面承载的功能，连接部位的可靠性直接决定拓展结构的使用安全与寿命。本次设计的连接支架，就是针对这类金属车体与木质构件的连接需求开发的专用连接结构，解决常规连接方式中固定点强度不足、下部安装空间受限的痛点。

　　从实际使用场景来看，多数拖车的侧边下部会布置轮胎、制动管线、悬挂构件，留给下部支撑结构的安装空间十分有限，如果采用常规的下撑式三角支架，很容易与拖车原有部件产生干涉，甚至影响车辆行驶过程中的转向与减震动作。而拖车侧围的立面通常有连续的金属板或型材框架，具备充足的立面安装空间，本结构正是利用这一安装条件，将三角支撑结构的布置方向做了适配调整，把原本向下延伸的斜撑改为贴合立面侧方布置，在不占用下部通行、安装空间的前提下，保证支撑结构的力学性能。

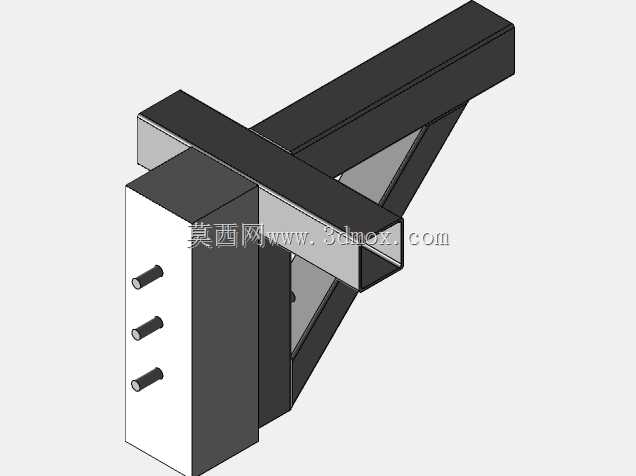

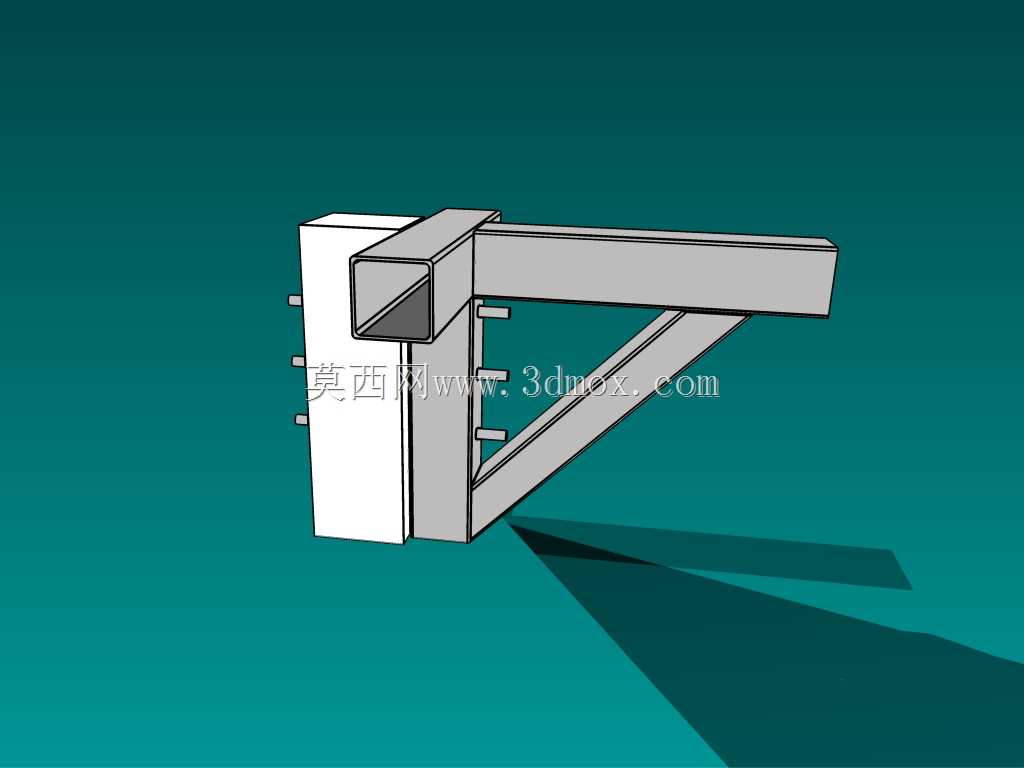

　　结构整体采用方管型材焊接成型，主悬臂为矩形空心方管，承担木质结构的竖向载荷与水平方向的倾覆力矩，悬臂根部通过满焊与竖向安装板连接，安装板上预留多组螺栓过孔，可适配不同厚度的拖车侧围型材，安装时可根据拖车侧围的内部加强筋位置调整螺栓固定点位，避免在无支撑的薄钣金区域单点固定造成的板面变形。斜向支撑方管连接在悬臂的远端下部与竖向安装板的中下位置，形成稳定的三角形受力体系，将悬臂端的载荷通过斜撑分散到安装板的下部区域，降低根部焊缝的应力集中系数，相比无斜撑的直悬臂结构，同等截面下的承载能力可提升60%以上，悬臂端的挠度变形量可控制在悬臂长度的1/500以内，满足木质台面铺设后的平整度要求。

　　在与木质结构的连接界面上，悬臂方管的上表面与外侧面都预留了自攻螺钉安装位，木质构件可直接贴合在悬臂的上表面与外侧定位面，施工时无需额外做定位治具，直接通过自攻螺钉从木质构件侧面向方管管壁锁付即可完成固定，安装效率高，后期维护更换木质构件时也无需拆卸整个支架。竖向安装板的尺寸设计充分考虑了常见拖车侧围的型材间距，安装板宽度控制在150mm，高度为300mm，可适配多数轻型拖挂车辆的侧围安装条件，不会超出侧围型材的边界造成安装突出。

　　设计过程中针对不同的载荷工况做了受力校核，当悬臂长度为400mm时，单组支架可承担不低于150kg的均布载荷，满足常规木质拓展台面放置工具、零散物料的承载需求；如果需要承载更重的设备，可通过加密支架布置间距的方式提升整体承载能力，支架的模块化设计允许沿拖车侧围长度方向按需排布，相邻支架的间距可根据木质构件的截面刚度调整，通常控制在600-800mm即可满足25mm厚实木板材的挠度要求。

　　针对安装空间极度受限的场景，该结构还支持斜撑的位置调整，既可以将斜撑布置在安装板朝向拖车内侧的一侧，完全隐藏在侧围与木质结构形成的空腔内，从外侧看不到支撑构件，保证拓展结构的外观整洁；也可以根据现场管线的布置情况，将斜撑上下连接点的位置做小幅偏移，避开侧围上已有的线束、固定螺栓等部件，安装适配性更强。相比传统的角码连接、外置角钢支撑的方式，该结构的受力路径更短，固定点的受力更均匀，不会出现木质构件局部被压溃、连接螺钉拔出的失效问题，长期在户外颠簸、振动的拖车行驶工况下，连接部位的松动概率更低，可减少后期的维护紧固工作量。
