复古旅居拖挂式牵引拖拉机造型设计

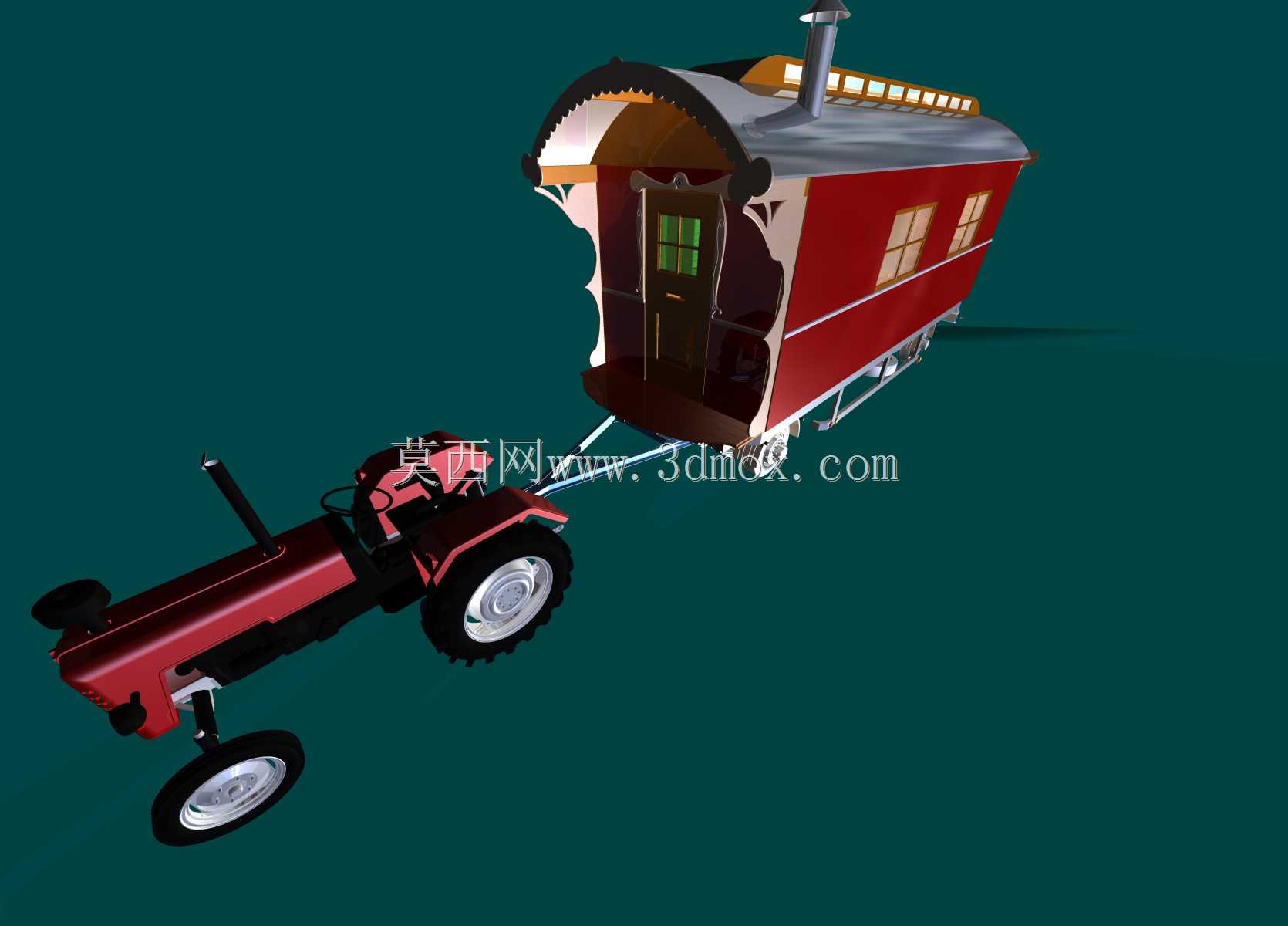

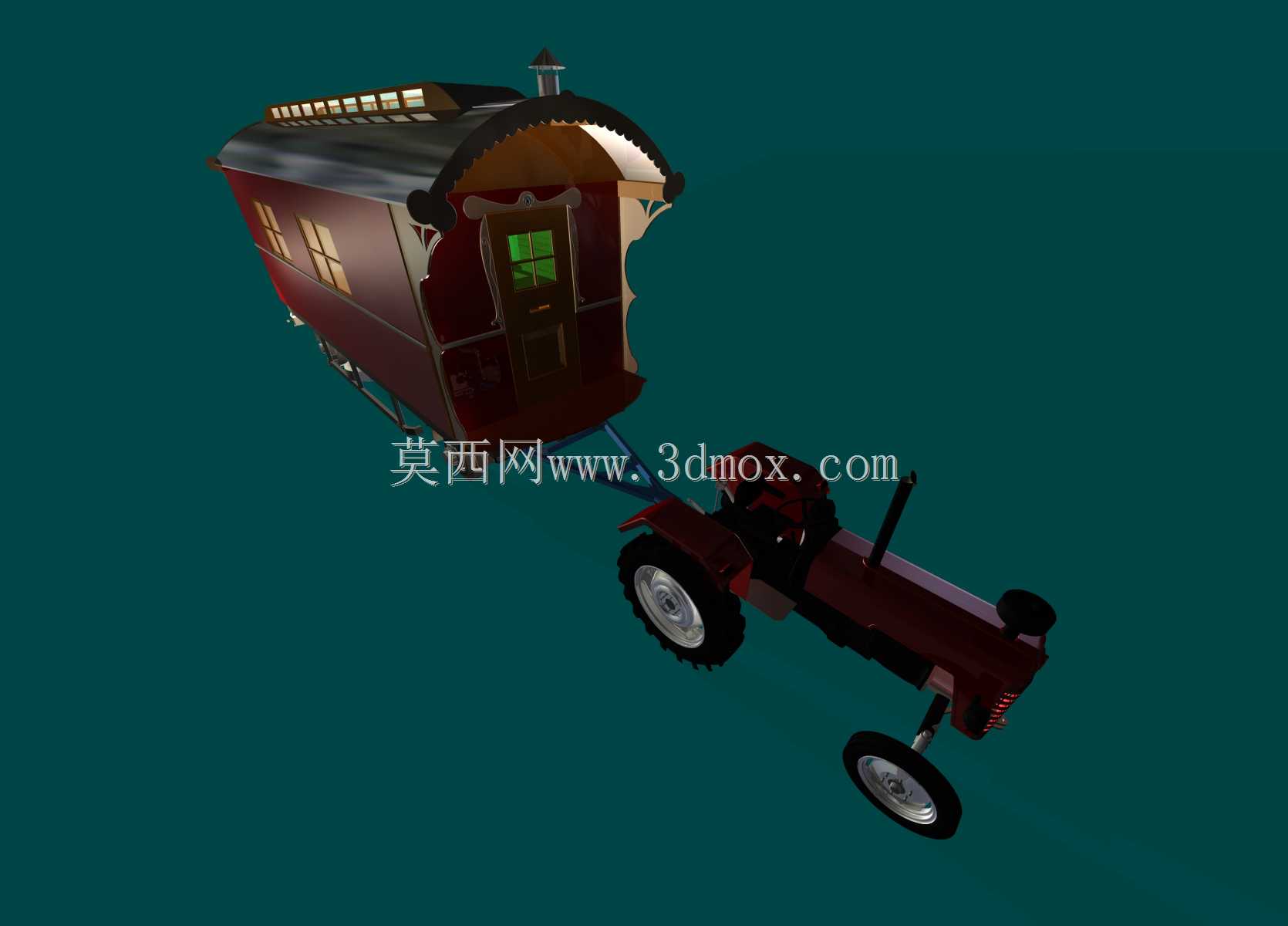

　　该套三维结构针对小型轮式牵引动力单元搭配复古旅居拖挂舱的组合场景完成建模，整体结构可适配郊野短途旅居转运、民俗场景展演、特色文旅项目接驳等实际使用需求，动力单元采用经典小型轮式拖拉机的底盘布局，前桥为单轮转向结构，转向立柱直接连接前轮转向节，预留了转向拉杆的安装点位，可适配机械转向或简易助力转向模块的加装，后桥为驱动桥结构，轮距设定匹配常规乡村非铺装路面的通行宽度，大直径带深胎纹的后轮负责提供牵引附着力，前轮采用小直径导向轮，降低转向操作所需的力矩。动力单元的机身覆盖件采用红黑撞色的曲面造型，发动机舱预留了单缸或双缸小型柴油机的安装空间，排气立管向上延伸至机身侧上方，避免作业时尾气朝向拖挂舱方向飘散，驾驶位为开放式布局，

　　座椅安装位置与后桥的距离经过重心核算，保证拖挂满载状态下前轮仍保有足够的转向抓地力，不会出现翘头风险。后部连接的旅居拖挂舱参考了传统吉普赛大篷车的圆弧顶造型，舱体主体为矩形截面加弧形车顶的结构，车顶设置了一排连续的采光小窗，端部伸出带弧形包边的金属烟囱，可适配舱内小型取暖炉的排气需求，舱体前端设置了带玻璃观察窗的入户门，门体两侧做了内凹的弧形装饰造型，侧面开设两扇竖向分格的采光窗，舱体底部设置了可收放的支撑支腿，当拖挂舱与动力单元分离停放时，支腿放下可保证舱体水平稳定，无需额外搭建支撑结构。动力单元与拖挂舱之间采用牵引销加缓冲连接架的结构，连接架上预留了线束穿孔，可将动力单元的供电、刹车信号传递至拖挂舱，满足拖挂状态下的尾灯、

　　刹车灯供电需求。建模过程中对底盘部分的传动结构做了适配调整，针对拖挂状态下的整机重量提升，对后桥半轴的受力边界做了校核，调整了轮边轴承的安装位尺寸，保证牵引满载旅居舱时传动部件的强度冗余。舱体内部的空间布局在建模时预留了床位、小型储物格、简易操作台的安装空间，弧形车顶的内部骨架采用分段式弧形梁结构，既保证车顶的结构强度，也能控制舱体整体自重，降低牵引时的动力负载。整机的外形尺寸控制在常规乡村道路的通行限界内，宽度不超过2.2米，总长度控制在6米以内，转弯半径适配小型轮式拖拉机的转向能力，可顺利通过乡村常见的窄路、急弯路段。舱体的外覆盖件采用曲面拼接结构，边缘做了圆弧过渡处理，既还原了传统大篷车的复古外观，也能降低行驶过程中的风阻，同时避免尖锐边角带来的磕碰风险。底盘部分的离地间隙参考农用拖拉机的设定，保证在非铺装的土路、草甸路面通行时不会出现托底情况，拖挂舱的底部也做了向上的收边处理，进一步提升复杂路面的通过性。
