手摇式砂轮打磨石头机三维结构设计

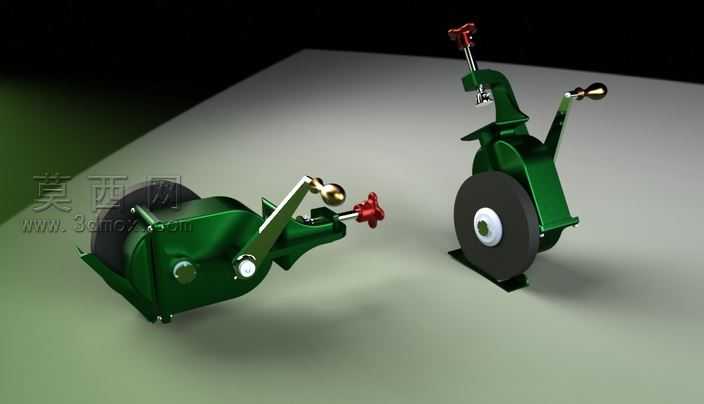

本作品为手动驱动的手摇式砂轮打磨设备三维模型，建模过程中严格遵循机械结构设计的合理性与实际生产的装配逻辑，对设备的每一处结构都进行了精细化还原。建模阶段首先完成整体机架的轮廓搭建，采用一体式铸造壳体的结构思路，将传动容纳腔与砂轮防护结构整合为统一的绿色壳体部件，通过布尔运算完成壳体上的安装孔位、转轴过孔、调节旋钮预留位的精准制作，确保各部件装配时不存在干涉问题。传动结构部分完整还原了手摇曲柄、齿轮传动组、砂轮转轴的联动关系，对曲柄处的木质握把进行了曲面建模，还原握把贴合手部操作的圆润弧度，同时对传动齿轮的齿形参数进行了符合手动设备传动比的合理设定，保证手摇输入的扭矩能够平稳传递到砂轮端，实现稳定的磨削转速输出。砂轮部件采用多层结构建模，区分了内部的刚性基体与外部的磨削磨料层，对磨料层的粗糙表面质感进行了材质参数调整，还原砂轮的真实外观特征。设备底部的固定夹结构也进行了完整建模，还原了夹头的螺纹调节结构与夹紧接触面的防滑纹理设计，保证设备使用时可以稳固夹持在工作台边缘，避免操作过程中出现晃动位移。渲染阶段采用写实渲染流程，为金属壳体部件赋予带有细微颗粒质感的深绿色烤漆材质，调整材质的反光度与粗糙度参数，还原铸件烤漆表面的半哑光质感；为手摇握把赋予实木材质，添加自然的木材纹理与轻微的使用磨损痕迹；为砂轮磨料层赋予深灰色粗糙磨砂材质，区分磨料与金属基体的质感差异；为底部的夹紧调节旋钮赋予金属电镀材质，还原金属件的亮面反光效果。场景搭建中添加了柔和的环境光与定向主光源，模拟车间内的自然光照效果，同时为设备添加了贴合地面的柔和投影，增强模型的空间立体感与真实感。设计过程中充分考虑手动打磨设备的使用场景，整体结构紧凑，操作部件的位置符合人体工程学设计，手摇曲柄的转动半径设置合理，长时间操作不易产生疲劳，砂轮外侧的防护结构可以有效阻挡磨削过程中产生的碎屑飞溅，提升设备使用的安全性，整体模型结构完整，各运动部件的活动范围均经过校验，可直接用于手动磨削工具的结构展示、原理教学以及相关改进设计的参考使用。
