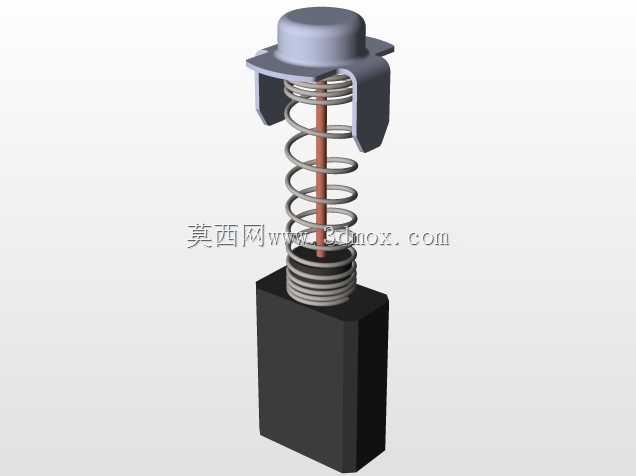

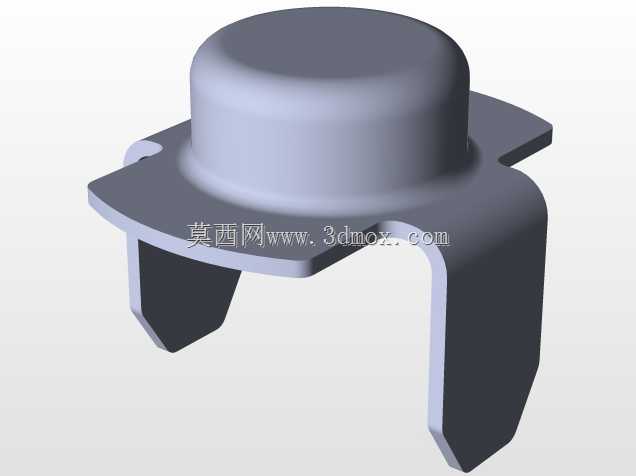

日立电机配套导电碳刷结构设计

　　在交直流电机的运行体系里，碳刷是负责在旋转部件与静止部件之间传导电流的核心接触元件，这款适配日立电机的碳刷结构，主要面向工业驱动场景下的持续导电需求，常见于生产线驱动电机、起重设备牵引电机、机床主轴驱动电机等需要长期稳定换向或集电的工况中，承担着把外部电源电流导入旋转电枢的关键作用，一旦碳刷接触失效，会直接导致电机缺相、换向火花过大、转速不稳甚至停机故障，因此其结构设计的合理性直接决定了电机的连续运行可靠性。从实际使用场景来看，这类碳刷需要在电机高速旋转的集电环或换向器表面持续滑动接触，既要保证接触电阻足够小，减少电流传导过程中的发热损耗，又要具备合适的耐磨性能，避免过快磨损导致维护周期过短，同时还要在电机运行产生的振动、

　　温度波动环境下保持稳定的接触压力，不会出现跳火、接触不良的问题。这款碳刷的设计思路围绕滑动接触的工况特性展开，首先是刷体的材质配比上，兼顾了导电性能与自润滑特性，在与铜质集电环接触时，能在接触面形成均匀的氧化膜，既降低摩擦系数减少磨损，又不会因为氧化膜过厚导致接触电阻升高。外形尺寸方面，刷体采用规整的长方体结构，截面尺寸匹配标准刷握的安装槽间隙，侧边预留了0.02-0.05mm的滑动余量，保证碳刷在刷握内可以随磨损自动补偿进给，不会出现卡滞导致的接触断开；刷体顶部设计了与压力弹簧匹配的接触凹槽，能让弹簧施加的压力均匀作用在刷体中心，避免偏磨导致的接触面倾斜。安装边界上，碳刷装入刷握后，下端伸出刷握的长度控制在2-3mm，

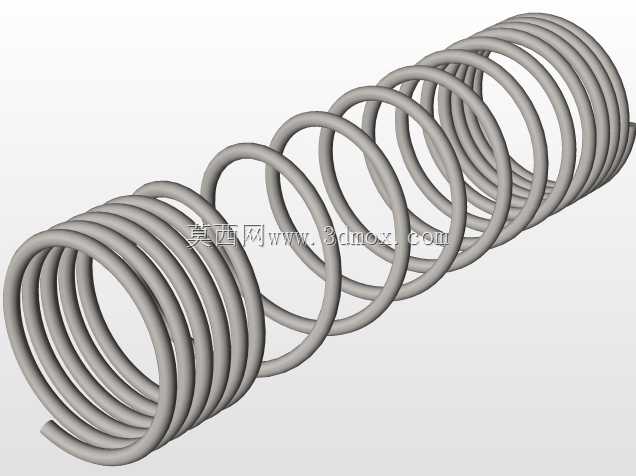

　　既保证与集电环的有效接触行程，又避免伸出过长导致刷体在运行中晃动；刷辫的连接位置设置在刷体顶部的非摩擦侧，采用压接方式固定，导电截面满足额定电流下的载流要求，不会因为长期通过电流出现过热氧化，刷辫长度预留了碳刷全磨损行程的余量，不会因为碳刷磨损到极限位置时拉扯刷辫导致接触断开。在实际设备运行中，碳刷的接触压力是关键参数，设计时匹配的恒压弹簧能在碳刷整个磨损周期内保持稳定的压力值，压力过小会导致接触电阻大、易产生电火花，压力过大则会加剧刷体与集电环的机械磨损，缩短使用寿命。这款碳刷的接触面做了微弧面预处理，安装后能与圆柱形集电环表面快速贴合，不需要长时间的跑合就能达到满面接触的状态，减少了新碳刷更换后的初期磨损与火花风险。

　　针对不同工况的适配性，刷体的材质中添加了适量的耐磨成分，在有少量粉尘、湿度波动的工业车间环境中，依然能保持稳定的滑动接触性能，不会因为环境中的微小颗粒嵌入接触面导致拉槽损伤集电环。从结构设计的细节来看，碳刷的边角做了小尺寸倒角处理，避免安装时边角磕碰刷握内壁产生毛刺，影响滑动顺畅度；刷辫与刷体的连接部位做了绝缘封固，防止运行中刷辫晃动碰到相邻的带电部件造成短路。在电机维护场景中，这款碳刷的尺寸通用性强，不需要对原有刷握进行改造就能直接替换，更换时只需要提起刷握上的压指，取出磨损到限的旧碳刷，装入新碳刷后确认刷辫连接牢固、碳刷在刷握内滑动无卡滞，放下压指保证弹簧压力到位即可完成更换，整个维护过程不需要复杂的专用工具，能大幅缩短设备停机维护的时间。对于长期连续运行的电机来说，碳刷的磨损速率是维护周期制定的重要参考，这款碳刷的耐磨特性可以在额定负载工况下保持较长的使用寿命，减少日常巡检的频次，降低运维人员的工作量。同时，其稳定的导电性能可以减少换向火花的产生，避免因为火花过大灼伤集电环表面，延长集电环的整体使用寿命，降低电机的大修成本。在设计验证阶段，这类碳刷需要经过载流测试、磨损测试、振动环境测试等多轮验证，确保在电机额定转速、额定电流的运行条件下，接触压降稳定在合理区间，磨损量符合长期运行的要求，在电机启动、过载等瞬时大电流工况下，也不会因为局部过热导致刷体材质脱落、接触失效。
