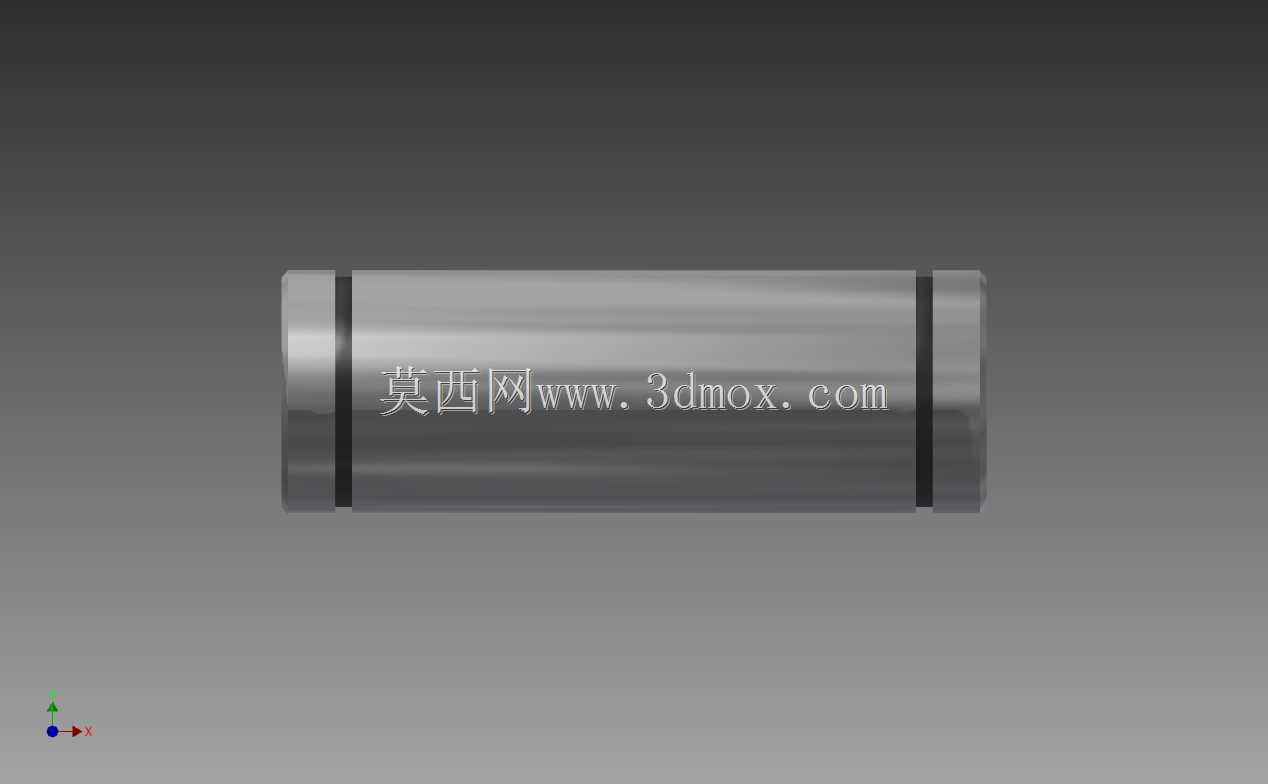

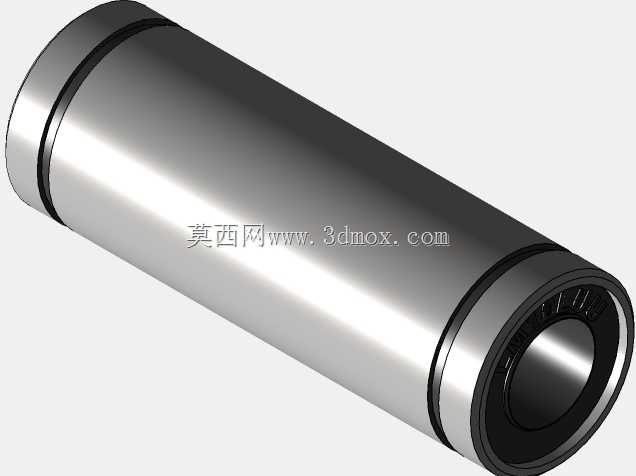

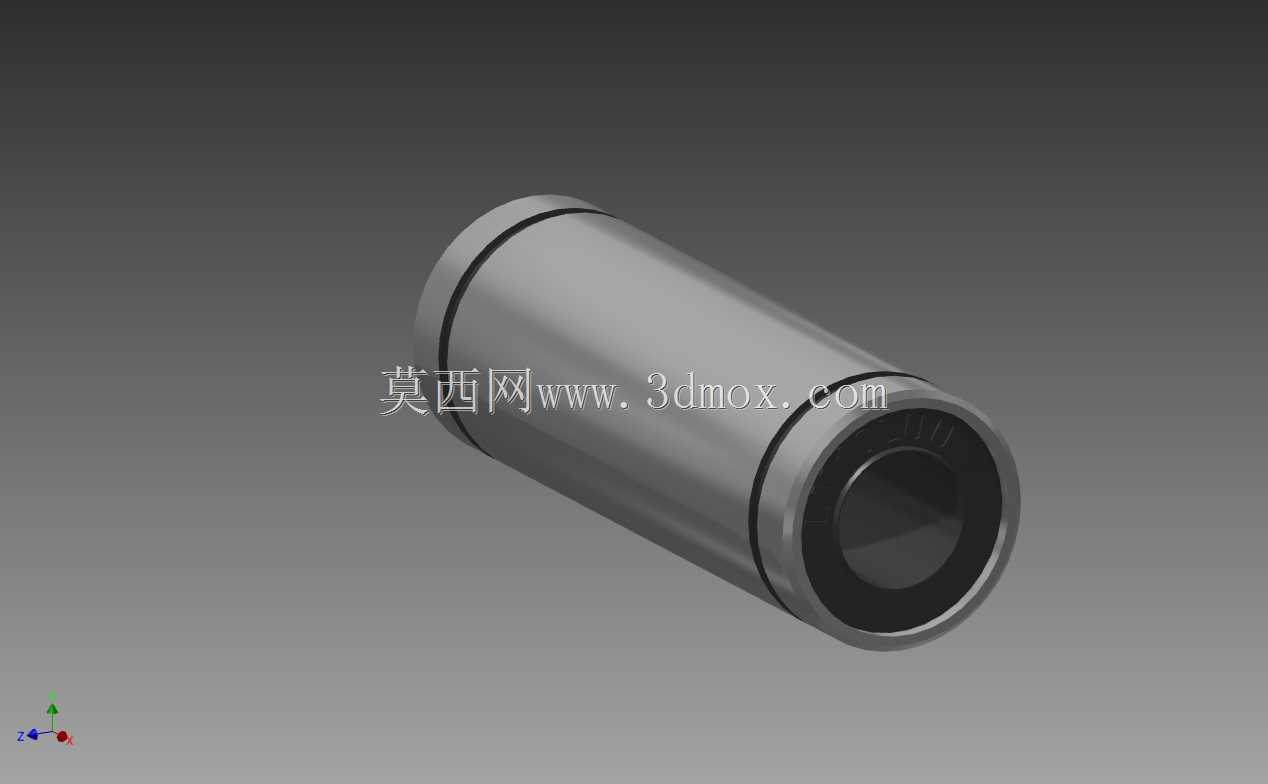

LM10LUU加长型直线运动轴承结构

　　做非标自动化设备做了快十二年，直线轴承这类零件几乎是每个项目里绕不开的基础传动件，尤其是LM系列的公制直线轴承，从3D打印机的光轴导向，到包装机的推料机构，再到小型检测设备的滑台模组，但凡需要低摩擦直线往复运动的工位，基本都能看到这类零件的身影。这次建模的LM10LUU属于加长型直线轴承，和普通长度的LM10UU相比，更长的本体长度能带来更大的支撑跨度，在承受径向载荷的时候，轴承受力点的分布更均匀，不会因为悬臂或者偏载出现卡滞、晃动的问题，很多对导向精度有一定要求，但又不想上高成本直线导轨的场合，选加长款直线轴承搭配硬轴是性价比极高的方案。

　　从实际选型的角度说，这类轴承的安装边界是设计时必须卡准的硬参数，这款轴承适配的光轴公称直径是10毫米，轴承自身的外径是19毫米，整体长度做到了55毫米，比标准款的LM10UU长出近一倍的支撑长度，安装的时候通常是配合内径19毫米的轴承座孔做间隙配合，靠轴承外侧的卡簧槽装挡圈做轴向定位，不需要额外做复杂的压紧结构，装配效率很高。设计建模的时候，首先要还原的是轴承内部的保持架结构，钢球的排布要沿着轴向均匀分布，滚道的曲率要和钢球直径匹配，保证钢球在循环回路里能顺畅滚动，不会出现卡球的问题；外壳体的两端要做倒角处理，一方面是压装进安装座的时候能顺利导向，不会刮伤安装孔的内壁，另一方面也能避免装配时磕碰损坏密封件。

　　很多刚入行的工程师选直线轴承的时候容易忽略使用场景的匹配问题，这款加长型轴承更适合用在行程中等、载荷方向垂直于光轴、运行速度不超过每秒2米的工位，比如小型点胶机的Z轴升降导向，流水线的挡料气缸导向杆支撑，还有工装夹具的滑动定位销导向。如果是长行程、高负载的场合，就不能只靠单根光轴配单个轴承，得用双光轴搭配至少四个轴承做对称布置，不然光轴的挠度会让轴承承受额外的径向力，时间长了会出现钢点蚀、保持架断裂的问题。建模的时候还要注意，轴承两端的密封结构是薄型的防尘圈，能阻挡大部分车间里的粉尘、切屑进入轴承内部，但如果是用在切削液多、粉尘浓度特别高的工位，还要额外加外置的防尘护套，不能只靠轴承自带的密封。

　　从结构设计的思路来说，这类标准件的三维建模不需要做过度的创新，核心是还原准确的安装尺寸，保证装配的时候不会出现干涉：轴承的外径公差要按照标准件的公差带做适当偏移，建模时可以按公称尺寸建模，在工程图里标注对应的公差要求；内孔和光轴的配合是间隙配合，要保证光轴在轴承内可以顺畅滑动，没有卡顿感；钢球的循环槽要做顺滑过渡，不能有尖锐的棱角，不然实际运行的时候钢球经过循环槽换向位置会产生异响和磨损。另外，很多人建模的时候会把轴承的外表面做的完全光滑，实际上量产的直线轴承外壳是精磨加工的，表面会有细微的磨削纹理，两端的卡簧槽尺寸也要符合标准挡圈的安装尺寸，不然装配的时候挡圈卡不进去，或者卡进去之后突出轴承外圆，压装的时候会把安装孔刮坏。

　　在实际设备调试的时候，这类直线轴承的安装同轴度要求其实比很多人想象的高，如果两根平行光轴的安装座不同轴，或者光轴的直线度不够，轴承滑过去的时候就会出现卡顿、阻力变大的问题，严重的时候还会把保持架挤裂。所以建模做装配体的时候，一定要给光轴和安装座的配合留适当的调整间隙，方便装配的时候校同轴度，不要把安装孔做成完全的过定位结构。这款加长型轴承因为支撑长度更长，对同轴度误差的容忍度比标准短款轴承稍好一点，但也不能偏差太大，尤其是长行程的滑台，光轴的两端固定座一定要做同轴度校验，避免轴承承受额外的侧向力。

　　日常做设备维护的时候，这类轴承需要定期补充润滑脂，不要在无润滑的状态下长时间干磨，不然钢球和滚道很快就会出现磨损，导致导向间隙变大，精度下降。如果是用在食品、医药行业的设备，还要选对应的不锈钢材质或者带食品级润滑脂的型号，普通的轴承钢材质在潮湿、有腐蚀性的环境里容易生锈，会直接影响使用寿命。总的来说，这类基础传动件的三维建模核心是准确还原安装尺寸和结构细节，给后续的装配设计、选型计算提供准确的依据，不需要做多余的装饰性结构，所有的结构特征都要服务于实际装配和使用需求。
