十八英寸倒相式低音扬声器结构设计

　　专业扩声场景中，十八英寸低音单元是线阵列系统、户外演出音箱、影院低频还音设备的核心部件，其结构设计直接决定低频下潜深度、瞬态响应表现与长期工作可靠性。倒相式箱体搭配的低音单元，需要兼顾大冲程下的线性位移、磁路散热效率与安装配合精度，建模过程中需要严格匹配实体产品的安装边界，避免后续箱体装配出现干涉问题。

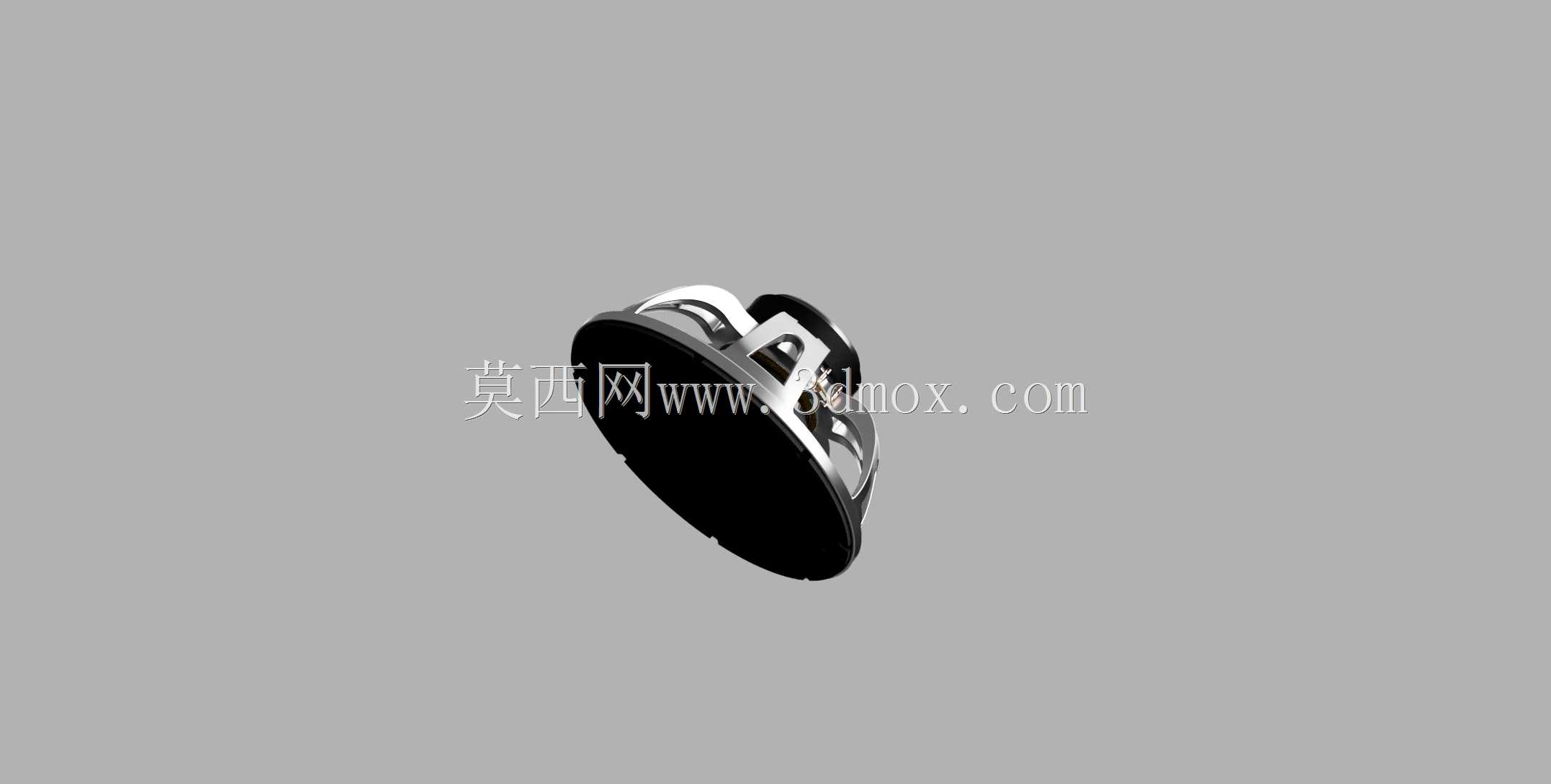

　　本次建模的十八英寸低音单元，参考专业扩声领域常用的大功率低音单元实际规格开展设计，核心围绕磁路总成、振膜组件、盆架支撑结构、接线端子四个核心模块展开。磁路部分采用双磁钢对称磁路结构，建模时还原了T铁、华司与磁钢的配合公差，磁隙宽度控制在行业常规的1.2-1.5mm区间，保证音圈在大动态运动时不会出现擦圈问题，同时磁路外围预留了散热筋结构，对应大功率长时间工作下的空气对流散热需求，避免音圈过热烧毁。振膜部分采用锥盆结构，折环采用符合大冲程需求的半圆弧橡胶折环，建模时还原了折环的波纹弧度，保证振膜做活塞运动时的顺性符合设计要求，弹波部分的支撑纹路也按照实际产品的等距螺旋结构绘制，保证径向定位精度，避免振膜运动时出现偏心。

　　盆架作为整个单元的支撑载体，采用压铸铝结构的形态建模，四个安装支脚的安装孔位严格遵循行业通用的18英寸单元安装孔距标准，孔位中心距控制在370mm左右，沉孔深度适配M8安装螺丝的头部尺寸，盆架与磁路的配合止口做了定位凸台设计，装配时可以直接卡入磁路总成的定位槽，减少装配对位的调整工作量。接线端子部分设置在盆架的侧下方，采用两位接线柱结构，端子外围做了绝缘挡边，避免接线时焊锡溢出造成短路，端子的插片尺寸适配常规6.3mm音频接插件，方便现场接线作业。

　　从安装边界来看，该单元的整体外径控制在460mm左右，单元本体的安装深度控制在190mm区间，倒相式箱体设计时，需要在面板上开出直径420mm左右的安装沉孔，沉孔深度与盆架法兰厚度匹配，保证单元安装后法兰面与箱体面板齐平，不会出现凸起或凹陷影响外观与声学密封。单元背部的磁路总成直径控制在220mm左右，箱体内部需要预留足够的磁路避让空间，避免磁路碰触箱体内的加强筋或倒相管结构。

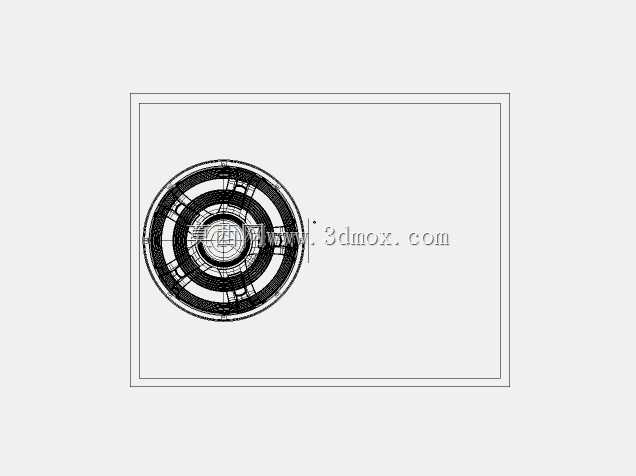

　　从实际应用角度出发，这类大尺寸低音单元主要承担80Hz以下的低频信号重放任务，建模时还原的结构细节可以直接用于箱体的装配干涉检查，也可以用于声学仿真前的结构模型导入，验证单元在箱体内部的空气流动情况。比如在做倒相管位置设计时，可以直接调用该模型检查倒相管出口与单元背部的距离是否满足大于倒相管直径1.5倍的要求，避免出现气流噪声。同时模型的安装孔位、配合止口等细节，可以直接输出二维图纸用于生产加工的工装夹具设计，不需要重复测绘实体产品。

　　建模过程中对振膜的运动行程做了限位模拟，按照该类单元常规的Xmax参数，振膜的单向线性位移设置为8mm，最大位移不超过12mm，建模时预留了足够的振膜运动空间，折环与盆架之间、弹波与磁路之间都没有干涉风险。磁路部分的散热通道也做了对应还原，磁钢与盆架之间的散热间隙控制在8mm左右，工作时空气可以顺着盆架的散热孔流经磁隙带走热量，匹配大功率工作下的散热需求。接线端子的位置也做了安装避让，端子突出盆架的高度控制在15mm以内，箱体面板上不需要额外开出端子避让槽，简化箱体的加工工序。

　　对于电声产品结构设计人员来说，这类参数化的低音单元模型可以大幅缩短音箱产品的开发周期，不需要从零开始绘制单元结构，直接调用后调整局部参数就可以匹配不同功率等级的产品需求，比如调整磁钢厚度适配不同灵敏度要求，调整振膜材质参数对应不同的阻尼特性，都可以在该模型基础上快速修改。同时模型的安装尺寸严格遵循行业通用规范，不需要担心与市面常规的箱体配件出现适配问题，不管是用于固定安装的影院音箱还是流动演出的线阵列低音模块，都可以直接套用该安装尺寸开展后续设计。
