MT-3608直流升压转换模块结构设计

　　在便携电子设备改装、小型物联网终端供电、低压电池升压供电的实际工程场景里，这类升压转换模块是结构设计与硬件集成环节经常接触的基础配件，本次还原的MT-3608升压转换结构，完全贴合实际量产模块的装配逻辑与安装边界，能直接用于小型设备的电源部分结构干涉校验、安装位预留设计。从实际使用场景来看，这类模块常被集成在手持检测设备、小型太阳能供电节点、锂电池供电的DIY电子装置里，核心作用是把单节锂电池的3.7V直流输入，或者两节干电池的3V直流输入，稳定升压到5V、9V、12V等常用的设备供电电压，最大持续输出电流可以达到2A，足够支撑小型传感器组、低功耗显示屏、微型散热风扇这类负载的稳定运行，不会出现供电压降导致的设备复位、

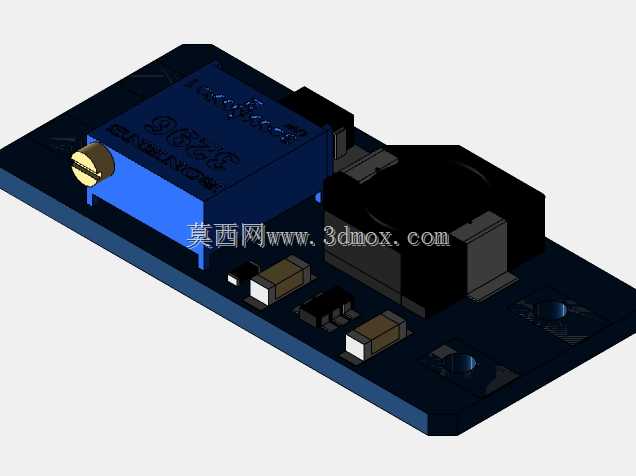

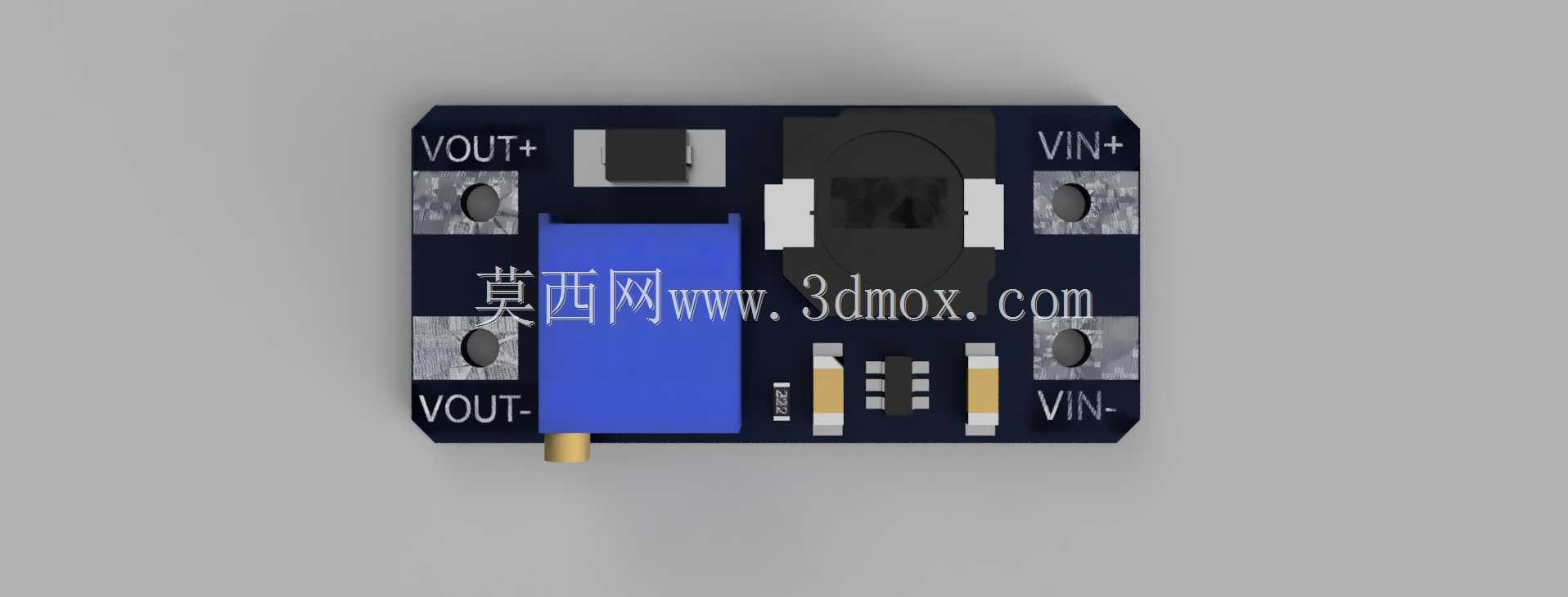

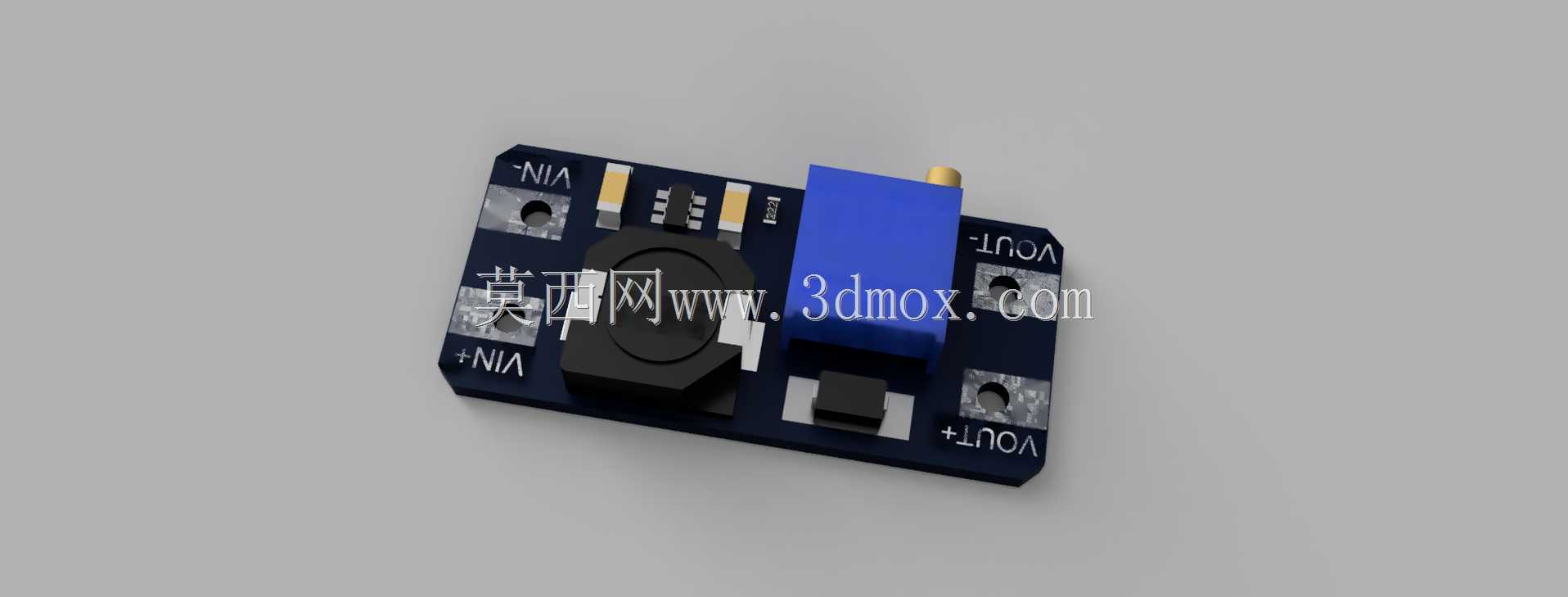

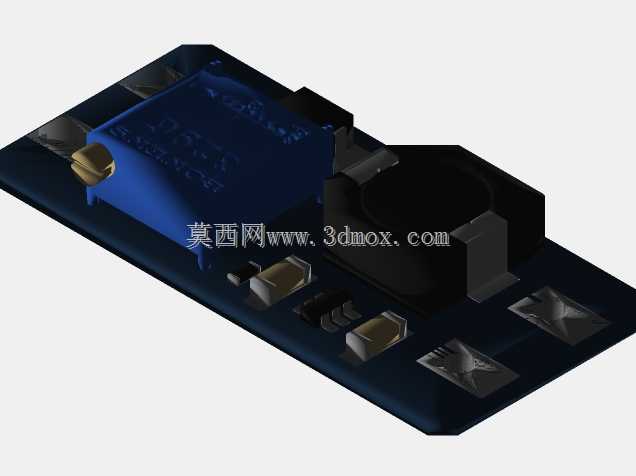

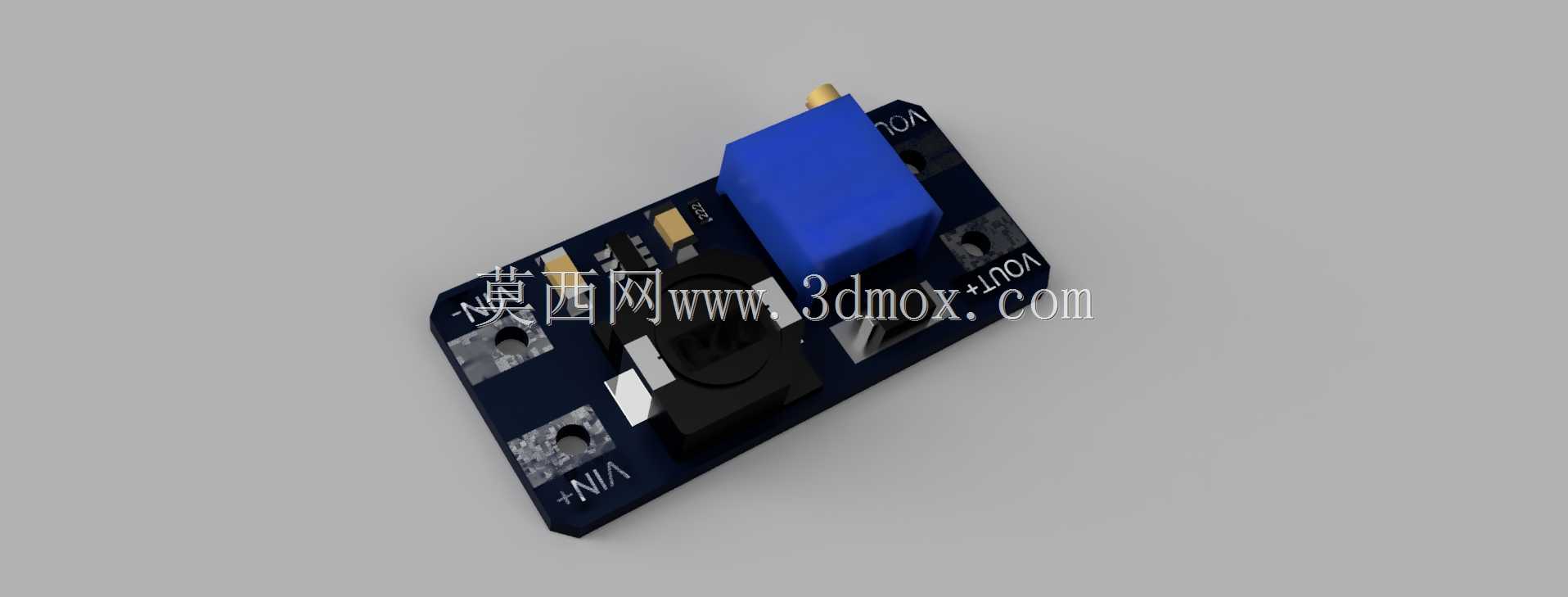

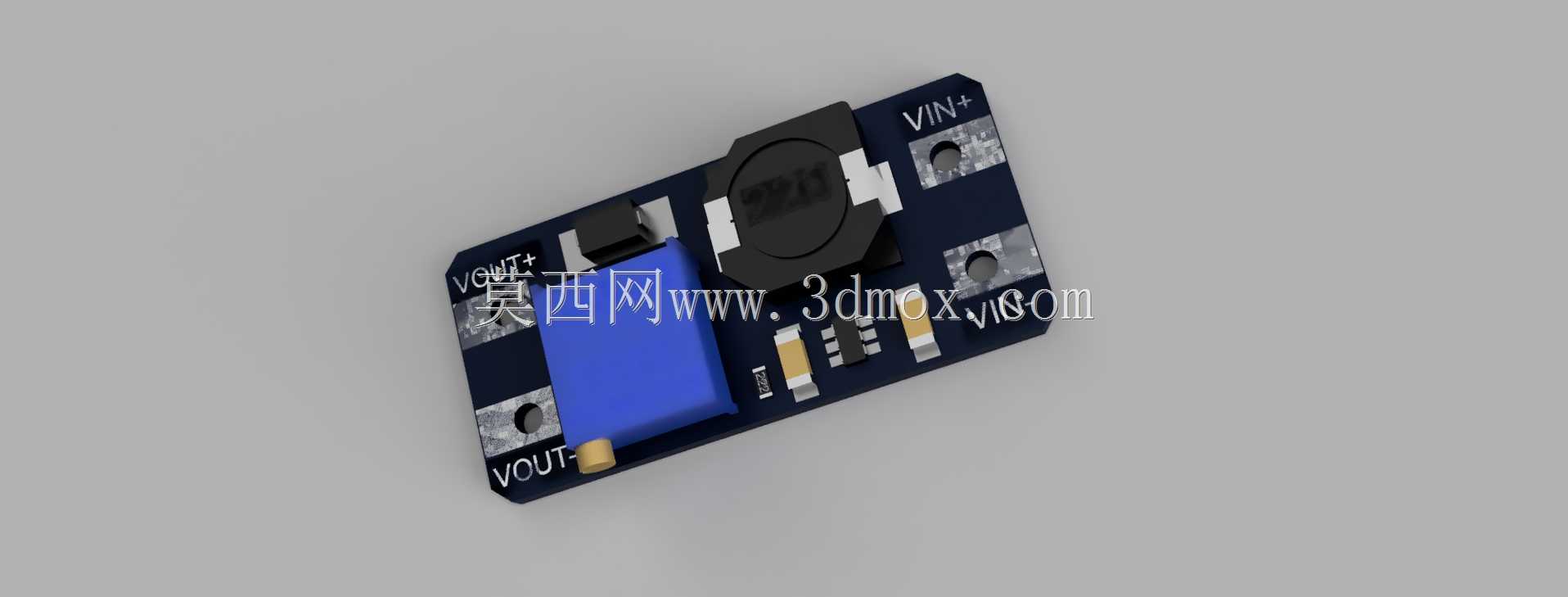

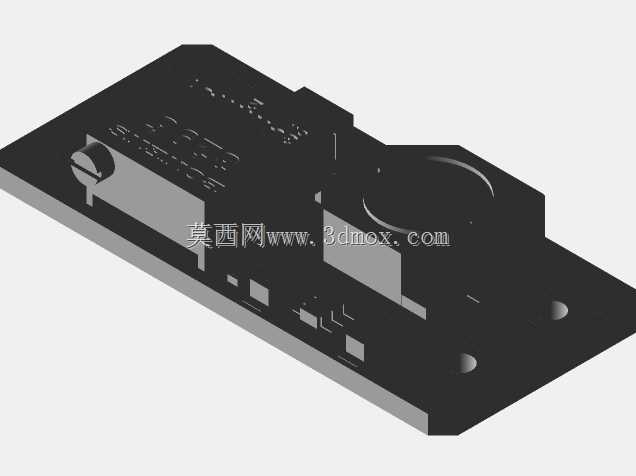

　　采样不准等问题。做结构设计的时候，首先要考虑的就是模块的安装边界，整个模块采用长条形PCB基板设计，基板上预留了两个对称的螺丝安装孔，孔位间距匹配通用的万用板、3D打印外壳的安装柱间距，安装孔周边做了露铜处理，既可以用M2螺丝直接锁附固定，也可以通过铜柱垫高，避免PCB背面的焊盘和安装金属面接触造成短路。模块上的核心元器件布局完全遵循实际量产的排布逻辑：输入端和输出端分别在PCB的短边两侧，预留了焊盘位置，既可以直接焊接导线引出，也可以搭配接线端子做快拆式连接；板载的蓝色多圈电位器布置在PCB的一角，用来调整输出电压的幅值，调整旋钮的高度高出PCB板面约7mm，设计外壳的时候需要在对应位置预留调节孔，不用拆开设备外壳就能用小螺丝刀调整输出电压，方便现场调试。板上的功率电感是整个模块里高度最高的元器件，高度约10mm，做结构堆叠的时候要注意这个位置的上方预留足够的净空，不能和其他结构件、元器件发生挤压，否则容易造成电感磁芯破损，影响升压效率甚至导致模块失效；输入端的滤波电容、输出端的整流二极管都沿着PCB长边排布，元器件之间的爬电距离符合低压直流电路的安全规范，建模的时候完全还原了每个元器件的实际外形尺寸、引脚位置，甚至连PCB上的丝印标识都做了对应还原，丝印上标注的输入输出极性、电位器调整方向都和实物一致，避免结构设计的时候把模块装反，导致供电极性接反烧坏后端设备。从设计思路上来说，

　　这类模块的结构设计优先考虑的是生产装配的便利性与使用可靠性，所有贴片元器件都布置在PCB的同一面，波峰焊的时候可以一次完成焊接，减少二次补焊的工序；PCB的边角做了R1.5的圆角处理，避免安装的时候尖角划伤导线或者操作人员的手；功率电感下方的PCB区域做了铺铜加厚处理，既能提升散热能力，长时间满负载运行的时候也不会因为局部过热导致PCB基板变形，也能增加大电流回路的载流能力，减少线路压降。在做设备集成的时候，还要注意模块的散热空间预留，满负载2A输出的时候，功率电感和整流二极管会有一定的温升，建模的时候可以直接把这个模块模型导入到整体设备的装配体里，检查模块周边的通风间隙，不要把模块完全密封在没有散热空间的密闭腔体里，

　　必要的时候可以在模块对应的外壳位置开小型散热格栅，提升长时间运行的稳定性。另外模块的输入输出焊盘间距是标准的2.54mm，既可以焊接直插接线端子，也可以直接焊接2.54mm间距的排针，和面包板、洞洞板做快速原型验证的时候兼容性很好，做原型机结构设计的时候，可以直接按照排针的高度预留插接空间，不用额外测量尺寸。整个模型的外形尺寸和实物完全一致，长度约36mm，宽度约17mm，整体最大高度约12mm，安装孔中心距长边方向约32mm，短边方向约12mm，这些尺寸参数都可以直接用于结构设计的尺寸标注，不用再反复核对实物测量值，能大幅缩短小型电子设备的结构设计周期，避免因为尺寸预估错误导致的外壳返工、安装位不匹配等问题。在做三维装配校验的时候，还可以模拟模块的接线状态，检查导线引出后的弯折半径，避免导线和周边的运动部件、尖锐结构件发生摩擦，导致导线绝缘层破损造成短路隐患。
