圆柱电芯排布式车用动力电池组结构

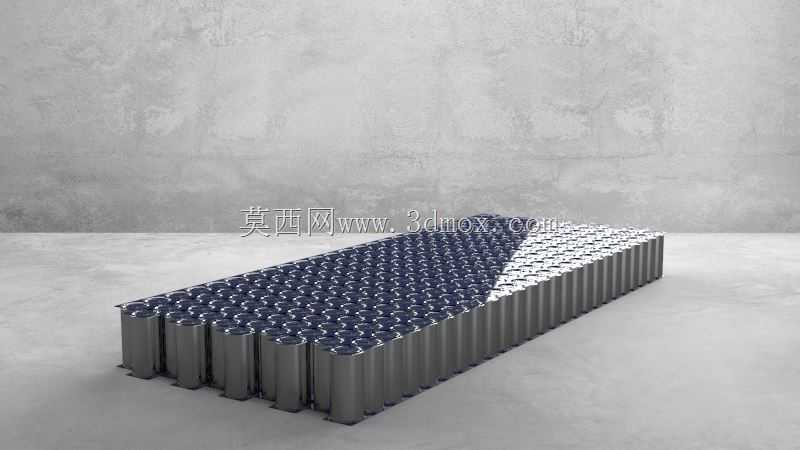

　　在新能源乘用车辆的动力系统设计、小型储能电站的储能单元搭建场景中，圆柱电芯成组的电池结构是应用占比颇高的技术路线，本次呈现的成组结构采用大直径圆柱电芯作为基础能量单元，通过规整的矩阵式排布完成模组搭建，可直接适配整车底盘的电池包安装空间，也可作为独立储能模块接入分布式储能系统。从实际用途来看，该结构承担着电能存储与输出的核心功能，在车辆运行工况下能够持续为驱动系统、车载用电设备提供稳定的直流电能，同时在制动能量回收阶段可高效存储回馈电能，提升整车能量利用效率；在储能场景下，可配合光伏、风电等间歇性发电设备完成电能的时空转移，平抑电网供电波动。功能特性层面，该成组结构充分利用圆柱电芯的散热优势，相邻电芯之间预留了均匀的散热间隙，

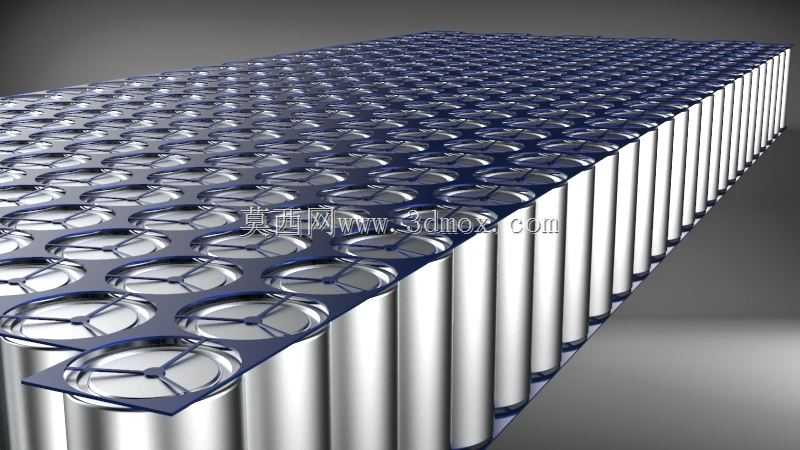

　　可配合液冷板或风冷通道完成工作过程中的热量导出，避免局部电芯过热引发的性能衰减；矩阵式的排布方式让每个电芯的受力状态均匀，在车辆行驶过程中承受颠簸、振动载荷时，应力可通过排布间隙与固定结构均匀分散，降低单颗电芯受挤压失效的风险；电芯顶部的固定支架采用一体化冲压成型结构，每个定位孔与电芯顶盖的配合公差控制在合理区间，既能够限制电芯的径向窜动，又不会对电芯外壳产生过大的挤压应力，避免长期使用过程中电芯外壳变形引发的内部短路。设计思路上，该结构没有采用传统小圆柱电芯的密集排布方案，而是选用大直径圆柱电芯作为基础单元，在同等能量容量下减少了电芯的总数量，降低了BMS采样线束的布置复杂度与连接节点的失效概率；

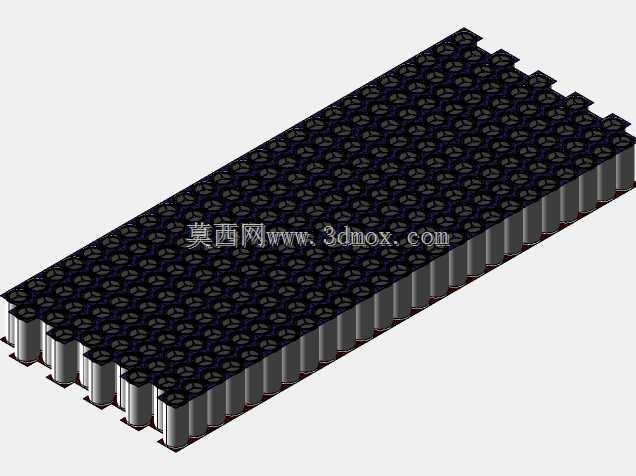

　　排布时沿模组长度方向采用等间距排列，宽度方向根据电芯直径调整列间距，让整个模组的横截面轮廓规整，能够最大化利用电池包内部的矩形安装空间，减少无效空间占比；电芯之间的连接采用顶部汇流排焊接的方式，汇流排的过流面积根据模组最大充放电电流计算选定，可满足急加速、快充工况下的大电流通过需求，避免汇流排过热。外形尺寸与安装边界方面，该模组的整体轮廓为规则长方体，长度方向根据排布的电芯列数适配不同车型的底盘轴距空间，宽度方向可根据电池包的宽度需求调整排布的电芯行数，高度方向与电芯本身高度保持一致，顶部预留的汇流排与采样线束安装空间控制在极小范围内，不会额外增加模组的整体高度；安装时模组底部可通过结构胶或螺栓固定在电池包的下壳体上，

　　侧面设置有定位凸台，可与电池包内部的加强梁配合完成快速定位，模组之间的高压连接采用侧面快插接口，无需在模组顶部额外预留操作空间，进一步压缩了电池包的整体高度，提升整车的底盘通过性。在结构细节处理上，电芯底部与模组下托盘之间设置有绝缘缓冲垫，既能够阻隔电芯与金属托盘之间的导电通路，又可以在车辆受到冲击时吸收部分冲击能量，保护电芯底部的密封结构；顶部固定支架的边缘设置有走线槽，BMS的电压采样线、温度采样线可全部嵌入走线槽内，避免线束散乱布置被挤压磨损，同时也提升了模组整体的装配效率；相邻模组之间预留有高压绝缘间隙，配合绝缘隔板可满足整车的高压安全要求，避免极端工况下模组之间出现拉弧短路的问题。
