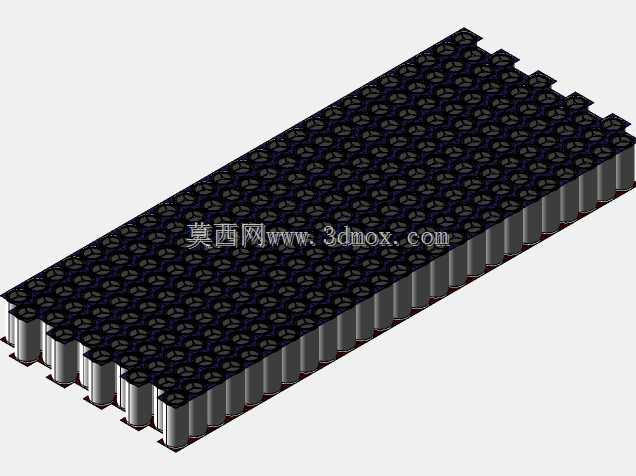

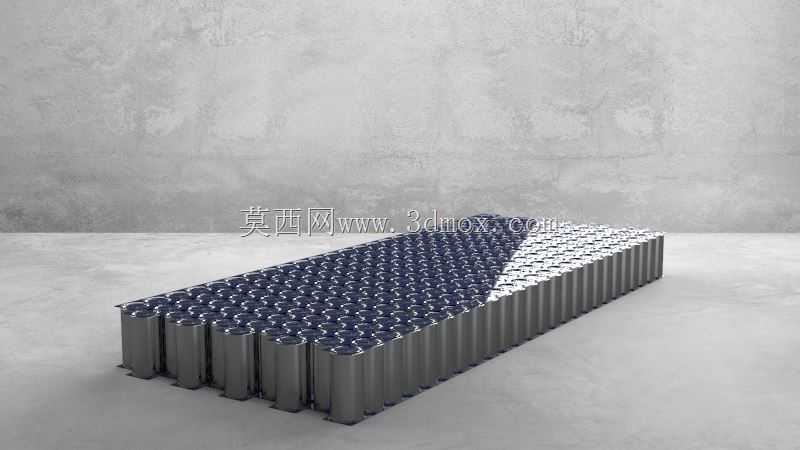

在新能源汽车动力系统的结构设计环节,圆柱电芯成组方案的空间利用率、结构可靠性一直是结构工程师重点打磨的核心方向,本次涉及的240单元圆柱电芯成组结构,是特斯拉早期动力电池包内的典型模组构成单元,主要服务于纯电乘用车底盘动力舱的储能需求,同时也可经过适配调整后应用于固定式储能电站、低速电动作业车辆的动力储能场景。从实际装车的工况边界来看,这类电芯成组单元需要同时满足整车侧的振动冲击耐受要求、充放电过程中的热扩散路径预留要求,以及整车装配环节的模组快装定位需求,因此在结构排布上并没有采用随意的堆垛方式,而是结合圆柱电芯本身的圆形截面特征,做了错位式的紧密排布设计。具体来看,单组单元内共容纳240颗18650规格圆柱电芯,
相邻电芯之间预留了均匀的微小间隙,这个间隙尺寸并非随意设定,一方面要兼顾灌胶固定时胶体的流动填充空间,保证每颗电芯都能被结构胶完全包裹,形成整体的受力结构,避免车辆行驶过程中电芯之间出现相对窜动磨损电芯外壳;另一方面这个间隙也为热管理系统的换热介质留出了流通路径,不管是采用风冷还是液冷方案,都能保证每颗电芯的侧面都有足够的换热接触面积,避免组内电芯出现过大的温差,影响整组的充放电一致性。从安装边界来看,整个成组单元的外形为规整的长方体结构,长度方向对应多列电芯的排布跨度,宽度方向对应单排错位电芯的累计宽度,高度方向与单颗圆柱电芯的高度基本齐平,没有额外突出的结构件,这样的外形设计可以最大化利用电池包内的矩形安装空间,
减少无效的空间浪费,在电池包整体尺寸受限的前提下,尽可能提升整包的带电量。在结构设计思路上,这类成组单元并没有采用额外的厚重外壳做包裹,而是依靠电芯之间的结构胶粘接、两端的汇流排固定以及模组端板的限位来形成整体结构,这样的设计可以大幅降低模组本身的结构件重量占比,提升整个电池系统的能量密度。需要注意的是,这类成组单元在实际应用中并不是单独存在的,而是多组单元并排拼接后,共同组成整个电池包的储能主体,因此单元的两侧端面都设计有可适配拼接的定位结构,相邻单元拼接时可以通过定位结构快速对齐,保证汇流排的连接位置精度,避免总装环节出现装配偏差导致的连接内阻过大问题。从实际使用的功能特性来看,240颗电芯通过串并联组合后,可以输出适配整车电机控制器需求的电压等级,同时提供足够的放电容量,满足车辆加速、爬坡等工况下的大电流放电需求;而规整的排布方式也方便在电芯间隙内布置温度采样线束,实时监测组内不同位置电芯的工作温度,为电池管理系统的热管理控制提供准确的数据支撑。很多初入新能源结构设计领域的工程师容易陷入一个误区,认为圆柱电芯成组就是简单的电芯排列堆砌,实际上在排布过程中需要反复核算每一颗电芯的受力路径,保证车辆在发生侧面碰撞、底部冲击的时候,冲击力可以通过电芯之间的粘接层均匀传递到模组的端板和电池包壳体上,避免单颗电芯受到过大的挤压力发生内短路;同时还要兼顾成组后的生产装配工艺性,保证电芯可以通过自动化设备快速入位,灌胶、
焊接汇流排等工序都有足够的操作空间,不会因为排布过于紧密导致生产良率下降。另外,这类成组单元的尺寸设计还要和电池包内部的加强梁位置做匹配,避开电池包的结构加强筋,保证单元装入电池包后,底部可以完全贴合在电池包的冷却板上,不会出现悬空区域,否则长期振动过程中悬空位置的电芯容易出现疲劳损伤,同时也会影响冷却板和电芯之间的换热效率。在三维建模过程中,这类结构不需要过度追求每一个细节的完全复刻,重点是要准确还原电芯的排布间距、整体外形尺寸以及安装定位点的位置,这样在做电池包整体的装配干涉检查、空间利用率核算的时候,才能得到准确的参考数据;如果是做热仿真分析,还需要准确还原电芯之间的间隙尺寸,保证仿真过程中换热介质的流阻计算结果和实际情况一致,避免热管理系统设计出现偏差。
