四接口传感器信号采集电路板结构设计

　　这款四接口传感器信号采集板的设计，最初是面向工业现场多通道模拟量信号采集的需求做的方案，现场端往往需要同时接入四路同类型传感器的输出信号，比如工业设备上的振动传感器、压力传感器或者温度传感器的模拟信号，都需要通过统一的接口接入后做信号调理再传输给后端的采集模块，所以在接口选型上直接采用了标准的同轴射频接插件，这类接插件的屏蔽性能好，能在工业现场复杂的电磁环境下减少信号干扰，避免传输过程中出现信号衰减或者杂波混入的问题。

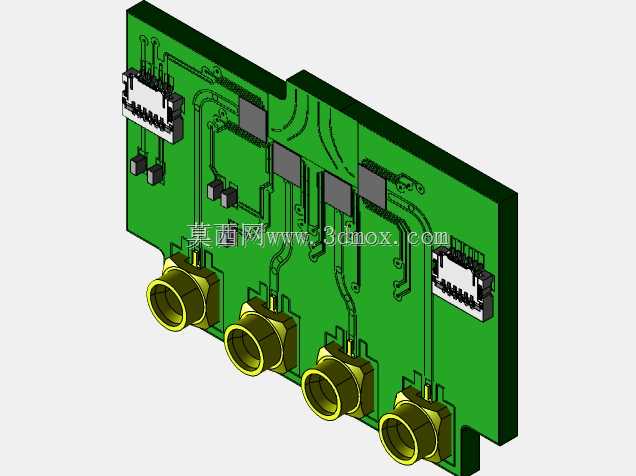

　　从布局思路上来说，整个板卡采用了长边布局接口的方式，四个同轴接口沿板卡的一条长边等距排列，接口间距留足了安装操作空间，哪怕是现场带屏蔽层的接头插拔，也不会出现相邻接口互相干涉的情况，每个接口对应的信号调理电路都就近布置在接口后方的板卡区域，尽可能缩短高频信号的走线长度，减少走线带来的信号损耗和干扰耦合。板卡另一侧布置的是两个板对板接插件，用来和后端的主控板做连接，接插件选用了带锁扣的型号，避免设备运行过程中因为振动出现接插件松脱的问题，接插件周边预留了足够的焊盘空间，方便后期做加固处理。

　　板卡上的贴片元件全部采用了工业级温宽的型号，布局的时候避开了板卡的安装孔位和应力集中区域，板卡的两个短边位置预留了安装缺口，不需要额外做固定凸台，直接可以卡入设备壳体的卡槽里做固定，安装边界的尺寸控制上，板卡整体厚度控制在1.6mm，和常规工业PCB板厚一致，元件最高高度不超过同轴接口的安装高度，整个板卡装入壳体后不会出现元件顶壳的问题。走线设计上，信号走线全部做了阻抗控制，电源层和地层做了分层处理，数字电路和模拟电路区域做了明确的分割，避免数字信号的开关噪声串入模拟信号采集回路，每个信号回路上都预留了滤波电容的焊位，可以根据实际接入的传感器类型选择合适的滤波参数，不需要重新改版就能适配不同类型的传感器输入。

　　实际应用场景里，这类采集板可以直接集成在工业设备的状态监测模块里，比如旋转设备的振动监测、液压系统的多点压力采集、生产线的多工位温度检测都能用到，不需要为每个传感器单独布置采集电路，一块板就能完成四路信号的接入和初步调理，大幅减少设备内部的布线复杂度，也缩小了整个采集模块的体积。板卡的外形做了切角处理，对应壳体内部的定位柱，安装的时候不会出现装反的情况，接插件的引脚定义做了防呆设计，哪怕是现场维护人员更换板卡，也不会出现插错接插件损坏电路的问题。在散热设计上，板卡上的功耗元件全部均匀布置，没有出现局部元件扎堆导致热量堆积的情况，板卡本身的地层也能起到辅助散热的作用，在工业现场-20℃到60℃的工作环境下，不需要额外加装散热片就能稳定运行。
