适配Arduino开发板的KY-003霍尔检测模块

　　在嵌入式开发与小型自动化检测场景里，磁信号检测是非常常见的需求，不管是电机转速测算、门窗开合状态判断、无接触式位置限位，还是小型智能设备的磁触发交互，都需要稳定可靠的磁检测元件作为前端感知单元，KY-003霍尔模块就是针对这类场景设计的标准化小型检测模块。

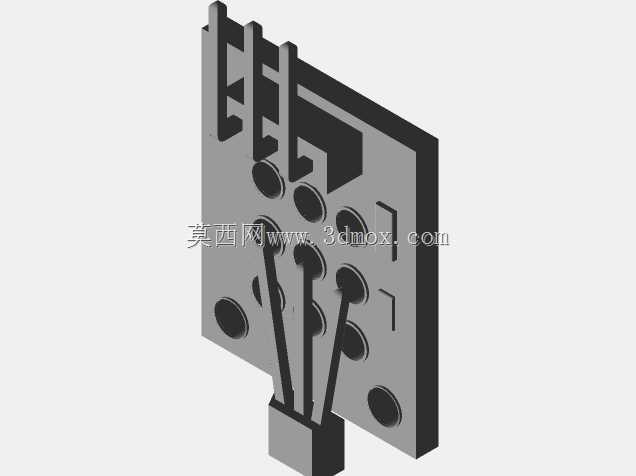

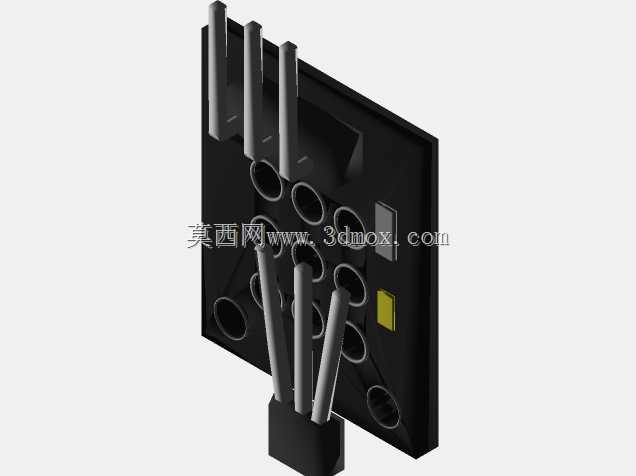

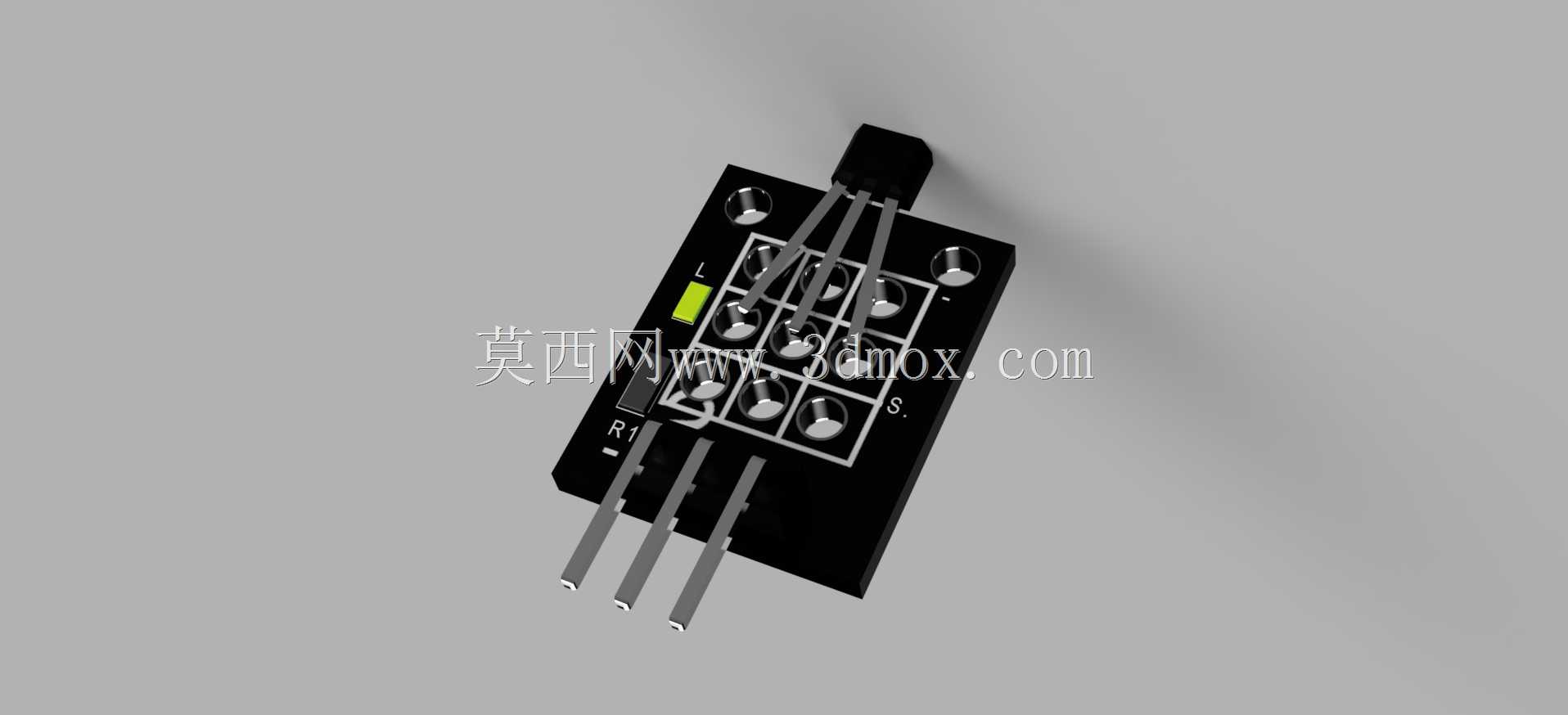

　　从实际使用的角度看，这个模块的设计完全贴合面包板实验、开源硬件二次开发的使用习惯，整体采用黑色FR-4玻纤基板作为承载，板载的霍尔感应元件垂直布置在基板一端，三根直插排针平行引出，分别对应电源、地、信号输出三个引脚，排针间距采用标准2.54mm间距，既可以直接插在面包板上快速搭建实验电路，也可以通过杜邦线连接到各类主控板的IO口，不需要额外做引脚转接。模块板上预留了多组固定焊盘，除了直插使用的场景，也可以通过M2规格的螺丝将模块固定在设备壳体内部的安装柱上，安装时需要注意霍尔感应面的朝向，要正对被检测磁体的运动路径，感应面与磁体的有效检测距离通常在3-10mm区间，具体触发距离和配套磁体的磁场强度直接相关，选型时需要根据实际安装间隙匹配对应磁钢规格。

　　功能层面，这款霍尔模块属于开关型霍尔检测单元，当外界磁场强度达到模块的触发阈值时，输出引脚的电平会发生跳变，主控板通过读取电平状态就能判断当前位置是否有磁体接近，不需要额外搭建复杂的信号调理电路，模块本身已经集成了必要的限流、上拉元件，直接给模块供给3.3V到5V的直流工作电压就能正常工作，适配绝大多数开源硬件主控板的IO电平标准，不需要额外做电平转换。在电机转速检测场景中使用时，只需要在电机转轴上固定一小块永磁体，将模块固定在磁体旋转路径旁的机架上，磁体每经过模块感应面一次，模块就会输出一个脉冲信号，主控板通过统计单位时间内的脉冲数量就能换算出电机的实时转速，这种非接触式的检测方式不会给转轴增加额外的摩擦负载，相比接触式的编码器成本更低，安装调试也更简便，非常适合小型低速转动设备的转速监测场景。

　　在做三维结构设计的时候，需要重点关注模块的安装边界尺寸，模块本体的长宽尺寸控制在小型电子模块的常规范围内，排针伸出基板的长度要计入整体安装高度，避免在壳体装配时出现排针顶到壳体内壁的问题；如果是将模块嵌入到设备面板内部做磁触发按键使用，要计算好面板壁厚与模块感应面的距离，保证外部磁体触发时的磁场强度能够达到模块的触发阈值，同时要避开设备内部的强磁干扰源，比如变压器、大功率电机的绕组附近，防止出现误触发的情况。模块上的状态指示元件在触发时会同步点亮，调试阶段可以直接通过肉眼观察模块的触发状态，不需要连接主控板就能快速判断模块是否正常工作，也能辅助调整磁体与模块的相对安装位置，找到最佳的检测间隙。

　　从结构可靠性的角度看，模块上的所有直插元件都采用波峰焊工艺固定在基板上，霍尔元件的引脚做了弯折成型处理，保证感应元件的位置精度，排针与基板的焊接强度能够满足日常插拔杜邦线的受力需求，不会因为多次接线出现引脚脱焊的问题。在非接触式限位场景中，比如小型滑台的原点复位检测，用这款霍尔模块配合固定在滑台上的磁钢，不需要像机械限位开关那样预留物理接触的行程，也不会因为长期机械碰撞出现触点磨损的问题，使用寿命远高于机械式的微动开关，同时检测过程没有机械噪音，适合对运行静音有要求的小型桌面级自动化设备使用。设计安装结构时，不需要给模块预留活动行程空间，只需要保证模块安装位置固定，磁体运动路径正对感应区域即可，整体结构设计的容错空间比较大，即使安装位置有1mm左右的偏差，也不会影响正常的触发检测，非常适合快速原型开发阶段的结构迭代，不需要为了检测单元的位置精度反复调整安装结构。
