750瓦交流伺服电机三维结构设计

　　做自动化设备结构设计的工程师，大概率都绕不开伺服电机的选型与安装校核，这款750W功率等级的交流伺服电机，是中小负载自动化场景里应用极广的动力元件，从3C电子的点胶、锁螺丝工位，到包装线的拉膜、切刀驱动，再到小型数控机床的进给轴传动，甚至是物流分拣线的摆轮转向机构，都能见到同规格产品的身影。不同于步进电机在低速段的振动与丢步问题，这类伺服电机依靠内置的反馈元件可以实现闭环位置控制，在额定转速范围内能保持稳定的扭矩输出，动态响应速度足以匹配绝大多数中低速高精度传动的需求，750W的功率档位刚好卡在小型设备单轴驱动的黄金区间，既不会因为功率冗余造成安装空间与成本的浪费，也能覆盖0-3N·m左右的持续负载输出需求，搭配对应减速比的行星减速机后，还能进一步放大输出扭矩，适配更大负载的转盘、传送带驱动场景。

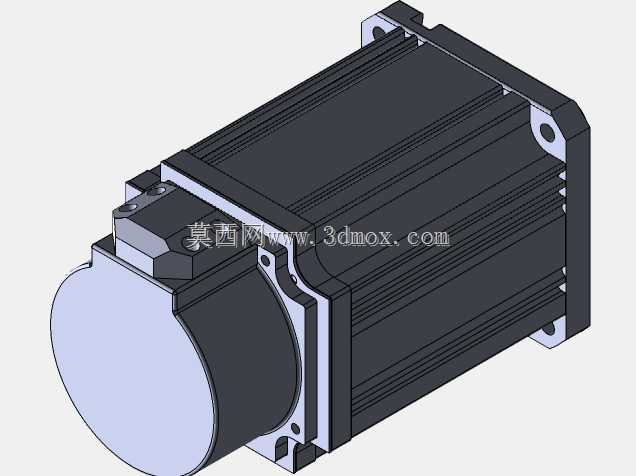

　　从三维建模的设计思路来看，这个模型完整还原了伺服电机的实际安装边界与外形细节：前端的输出轴端采用标准的圆形法兰安装结构，法兰端面上的安装孔位、止口尺寸都遵循同功率段伺服电机的通用安装规范，做设备布局的时候可以直接调用这个模型做干涉检查，不用反复核对二维样本的尺寸参数。电机本体的外壳采用带轴向散热筋的结构设计，这些凸起的筋条不是装饰性结构，实际生产中是通过铝挤工艺一次成型，既可以提升壳体的结构强度，也能增大散热面积，保证电机在额定负载持续运行时的热量能快速散出，避免绕组过热触发保护停机。电机尾部的编码器端结构也做了还原，接线插座的位置、出线方向的预留空间都和实物一致，做布线设计的时候可以提前规划航空插头的安装空间，避免后续装配时出现线缆和周边结构件干涉的问题。

　　实际做设备布局时，这类伺服电机的安装边界需要重点关注几个维度：首先是法兰安装面到电机尾部的总长度，很多卧式安装的工位会在电机尾部预留走线空间，如果忽略了编码器端的凸起长度，很容易出现电机尾部和设备护板、线槽碰撞的问题；其次是输出轴的轴径、键槽尺寸，这个参数直接和联轴器、同步轮的选型挂钩，模型里还原的轴伸长度也刚好匹配标准型梅花联轴器的夹紧范围，不用额外做轴的加长或者截短处理；另外电机侧面的接线盒凸起尺寸也不能忽略，部分侧装的场景如果预留间隙不足，会出现航空插头无法正常插拔的问题，给后期维护造成麻烦。

　　不同于大功率伺服电机需要外接强制风冷的结构，这个功率等级的伺服电机依靠壳体的自然散热就能满足持续运行的温升要求，所以外壳的散热筋方向在建模时也和实际产品保持一致，顺着电机轴向布置，能让设备运行时带动的气流顺着筋条流动，提升散热效率。前端盖的油封安装位、轴承室的结构细节在模型里也有体现，做结构分析的时候可以直接拆分零件做装配公差的校核，比如前端盖和定子壳体的配合止口公差、输出轴和轴承的配合公差，都能依托这个三维模型做公差链的计算，提前预判装配时可能出现的同轴度问题，避免实际加工装配后出现电机运行异响、输出轴跳动超标的问题。

　　在很多非标设备的设计过程中，工程师往往会先选定对应功率的伺服电机型号，再围绕电机的安装尺寸去设计电机安装板、传动机构的连接结构，这个三维模型的尺寸精度完全可以满足方案设计阶段的布局需求，不用等拿到电机实物再去测绘尺寸，能大幅缩短方案设计的周期。另外模型里的电机本体、前端盖、后端盖、输出轴、接线座这些结构都是分零件建模的，做装配演示、运动仿真的时候可以给对应零件赋予不同的材质属性，模拟实际运行时的装配关系，比如输出轴的转动仿真、安装螺丝的装配顺序演示，都能直接依托这个模型完成，不用再重新拆分零件结构。
