NEMA17规格42型步进电机结构模型

　　做小型自动化设备结构设计的工程师，对NEMA17规格的步进电机肯定不会陌生，这类安装法兰边长42mm的步进电机，是桌面级3D打印机、小型雕刻机、桌面点胶设备、小型传送带模组、实验室自动化采样装置里最常用的执行元件之一，很多入门级自动化项目的动力选型，第一个接触的往往就是这个尺寸的电机。

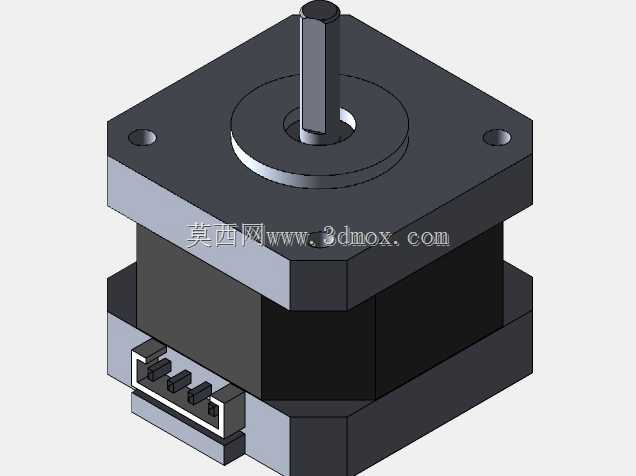

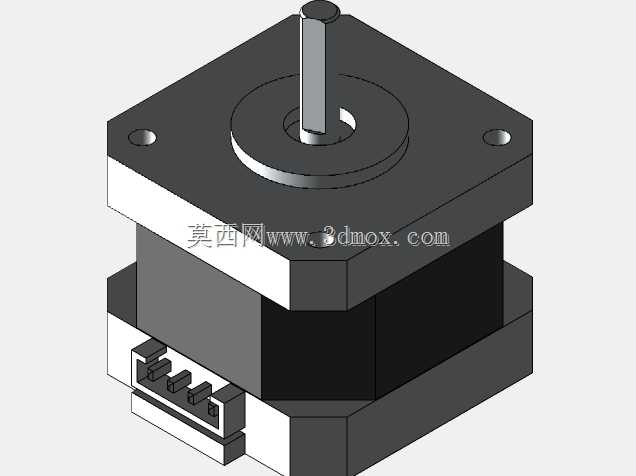

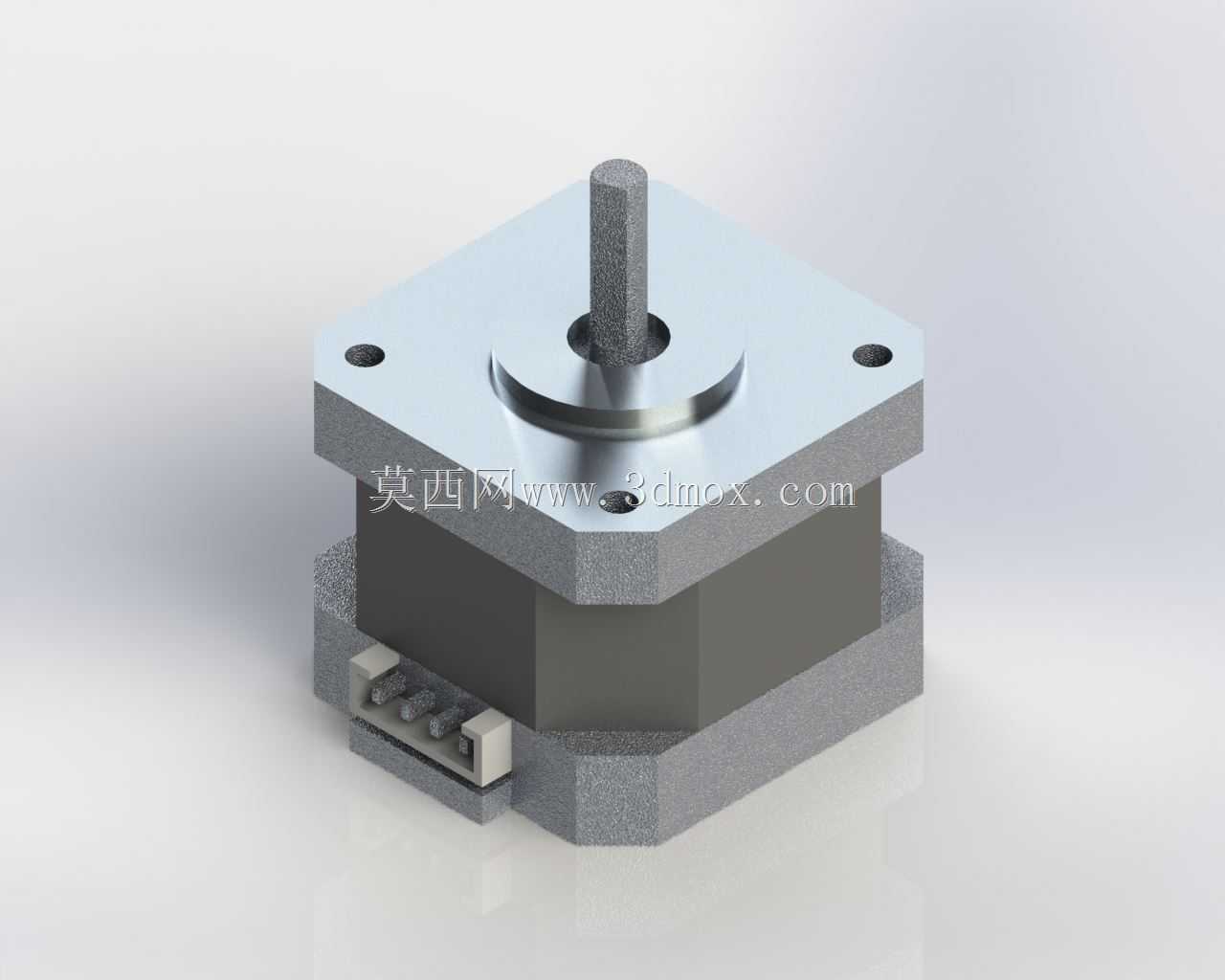

　　这个模型还原的是标准NEMA17双相步进电机的完整结构，从安装端来看，法兰面的四个安装孔位严格遵循NEMA17的安装规范，孔中心距31mm，适配M3规格的安装螺丝，输出轴的直径为5mm，轴端做了平切处理，用来搭配同步轮、联轴器、小型齿轮等传动件时传递扭矩，避免传动件和输出轴之间出现打滑空转的问题。输出轴的伸出长度也符合常规量产产品的尺寸，在做结构干涉检查的时候，可以直接套用这个模型的尺寸，不用反复核对样品的实测数据，能减少选型阶段的尺寸核对工作量。

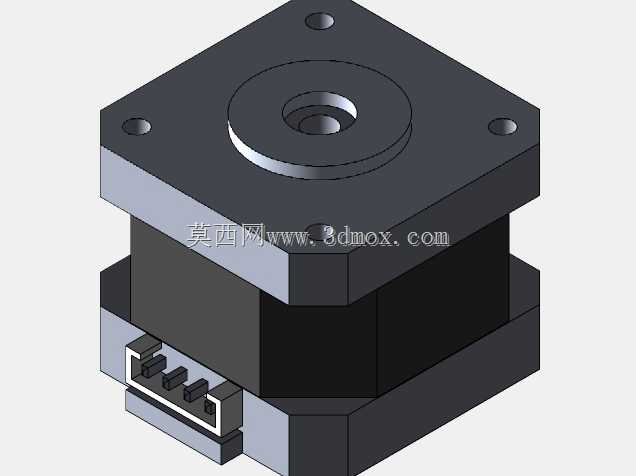

　　从设计还原的细节来看，模型把电机的分层结构做了清晰的呈现：前端的金属端盖承担输出轴的径向支撑，同时作为安装基准面和设备的安装板贴合，保证电机输出轴和设备传动机构的同轴度；中间的定子绕组部分是电机的主体，外部的冲压壳体做了八边形的切边处理，既可以减少壳体的材料用量，也能在密集安装的时候给相邻部件留出避让空间，不会因为方形的直角边和周边的线束、结构件产生干涉；尾部的端盖集成了接线端子座，端子的引脚间距符合常规的接插件规格，做线束布局设计的时候，可以直接在模型上规划线束的走向和弯曲半径，避免出现线束长度预留不足、接插件和周边结构干涉的问题。

　　在实际设备应用里，这类电机的选型往往要匹配安装空间的边界要求，很多小型桌面设备的内部空间非常紧凑，电机的本体长度直接决定了设备的整体厚度，这个模型还原的是短机身版本的NEMA17电机，本体长度适合对安装厚度有严格限制的场景，比如小型滑台的内置驱动、桌面机械臂的关节动力、自动门锁的执行机构这类空间局促的位置。做结构设计的时候，很多新手容易忽略电机尾部接线空间的预留，直接把电机贴在设备内壁安装，最后导致接插件插不上、线束弯折半径过小出现断线问题，这个模型把尾部端子的突出高度、接线方向都做了准确还原，在装配仿真的时候可以直接检查安装间隙，提前预留出接线和散热的空间。

　　从建模思路来看，这个模型没有做过度的简化，也没有冗余的细节特征，所有和安装、干涉检查相关的尺寸都和量产实物保持一致：前端盖的台阶高度、输出轴的轴肩位置、壳体的切边尺寸、尾部端子的长宽高，都可以直接作为结构设计的参考依据。在做传动系统匹配的时候，工程师可以直接把这个模型导入装配体，搭配同步轮、线性导轨、丝杠模组做运动仿真，检查电机运行全行程里会不会和周边的钣金件、线束、传感器产生碰撞，不用等实物打样回来才发现干涉问题，能大幅缩短样机调试的周期。

　　很多工程师在做非标设备设计的时候，往往会随便找一个近似尺寸的电机模型凑数，最后因为安装孔位偏差、轴长不对、端子位置不符，导致加工出来的安装板无法装配，不得不返工修改结构，这个模型的所有安装边界尺寸都严格遵循行业通用的NEMA17标准，不管是做设备的方案设计、BOM选型参考，还是做装配干涉检查，都能直接使用，避免因为模型尺寸不准带来的设计失误。另外这类电机在实际使用中，往往会搭配不同的减速箱、制动器做扩展，模型的前端法兰尺寸也可以直接作为扩展配件的安装基准，在做模块化设计的时候，可以快速匹配对应的减速组件，不用反复核对法兰的配合尺寸。
