水电站闸门导向支撑导辊结构设计

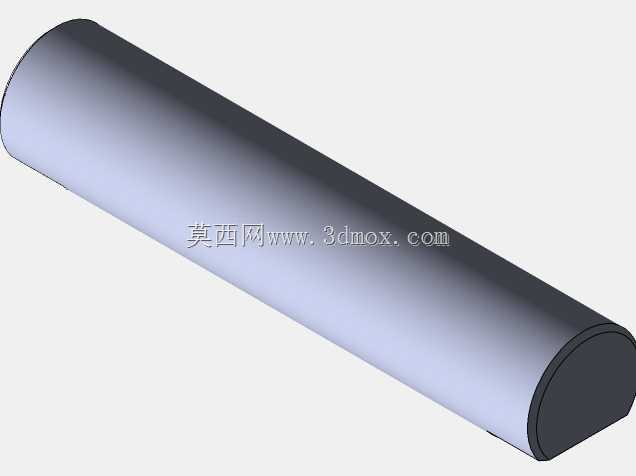

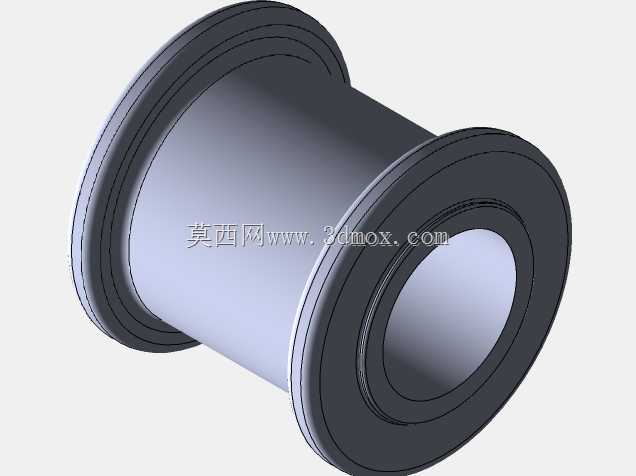

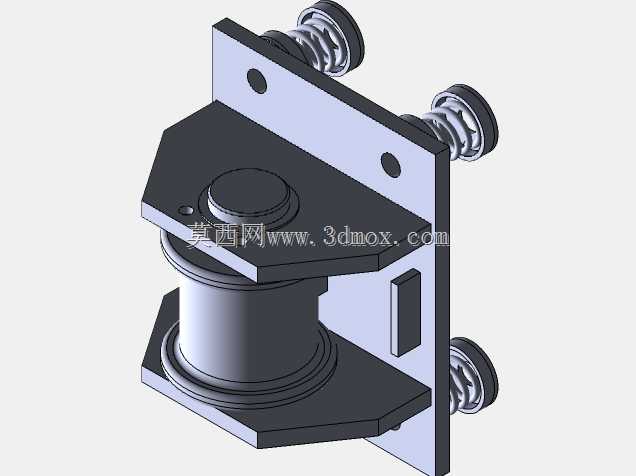

　　在水电站闸门的启闭运行体系中，导向部件的可靠性直接决定了闸门升降过程的平顺性，一旦导向结构出现卡滞、偏磨，轻则导致闸门密封面受力不均出现渗漏，重则会引发启闭机过载、闸门轨道变形等严重故障，这款导辊结构正是针对水电站深孔、表孔闸门的侧导向需求开发的专用支撑导向部件。从实际工况出发，水电站闸门常年处于高湿、多泥沙的水环境中，运行时还会承受水流脉动带来的侧向冲击载荷，因此导辊的设计首先要解决的就是缓冲吸振与耐磨适配的问题。这款导辊采用立式辊轮主体搭配侧置安装基板的布局，辊轮部分采用双法兰限位的圆柱结构，辊面宽度适配常规水电站闸门侧轨的接触宽度，辊轮与中心轴之间预留了自润滑轴承的安装空间，

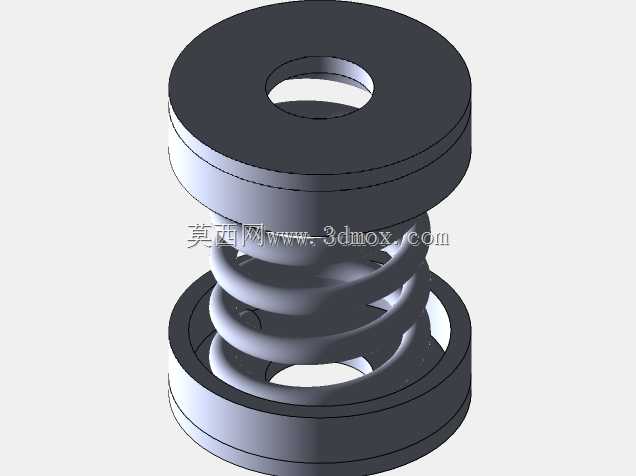

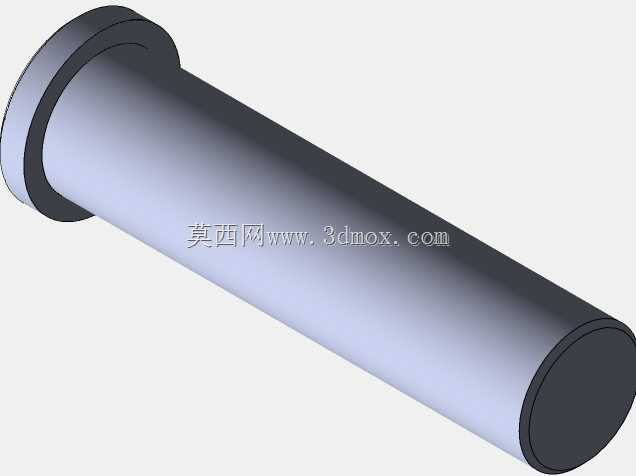

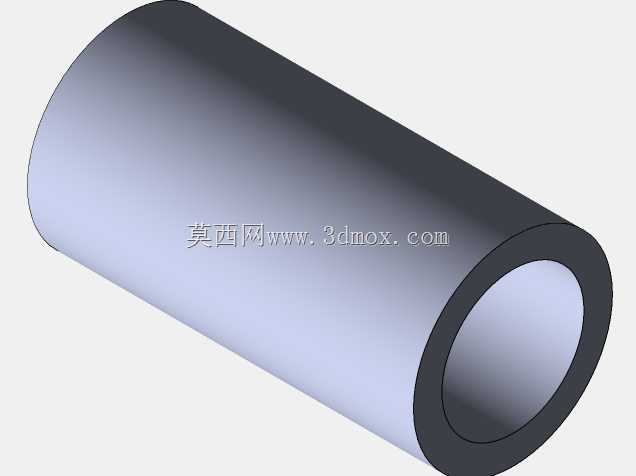

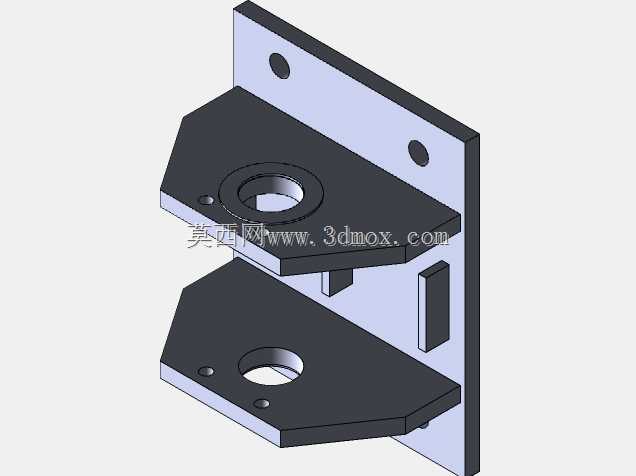

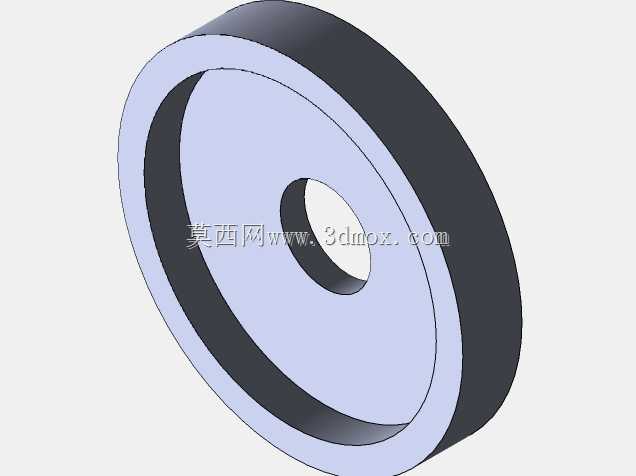

　　可根据水质含沙量的不同选配铜基镶嵌石墨轴套或者复合材料滑动轴承，避免长期泡水后润滑失效导致的转动卡涩。安装基板采用带切角的平板结构，基板上预留的三个安装孔呈三角分布，其中两个孔位对应上部弹簧缓冲组件，一个孔位对应下部辅助支撑弹簧组件，这种非对称的孔位布局是为了匹配闸门侧部安装座的加强筋位置，避免安装时与闸门本体的焊接加强结构产生干涉，安装孔的孔径适配M16规格的高强度螺栓，可满足10米级水头闸门的侧向载荷承载需求。导辊的缓冲结构采用圆柱螺旋压缩弹簧搭配导向螺柱的设计，每个弹簧组件都带有独立的导向轴与端部限位挡圈，弹簧的预压缩量可通过端部的锁紧螺母进行调节，现场安装时可根据闸门与轨道之间的实际间隙调整弹簧预紧力，

　　保证辊轮始终以合适的压力贴合在轨道侧面，既不会因为间隙过大导致闸门运行时出现横向摆动，也不会因为预紧力过大导致辊轮与轨道之间的摩擦阻力陡增。从安装边界来看，这款导辊的整体外伸长度控制在180mm以内，安装基板的竖向高度为260mm，横向宽度为140mm，辊轮的外径为120mm，这个尺寸区间适配国内大多数中型水电站的平面钢闸门侧导向安装空间，不需要对现有闸门的侧部安装座进行大规模改造即可直接替换原有老旧导向滑块。在设计思路上，这款导辊摒弃了传统固定式导向滑块的硬接触模式，采用弹性浮动的辊式接触结构，将闸门与轨道之间的滑动摩擦转换为滚动摩擦，可有效降低启闭机的运行负载，同时浮动式的弹簧结构可以吸收水流冲击带来的侧向位移，

　　避免闸门与轨道之间出现刚性碰撞。辊轮上下两端的法兰挡边高度为8mm，可在闸门出现小幅度纵向偏移时限制辊轮与轨道的相对位置，防止辊轮从轨道侧面脱出。安装基板上还预留了一个方形的润滑脂注油通道安装位，可外接集中润滑管路，在水电站定期维护时不需要拆解导辊即可对内部轴承进行润滑保养，大幅降低了水下部件的维护难度。针对多泥沙的工况，辊轮与安装基板之间的间隙处还预留了密封件安装槽，可加装毡圈或者唇形密封圈，阻挡泥沙进入辊轮内部的轴承配合面，延长部件的水下服役寿命。在实际选型适配时，需要注意根据闸门的总重量与水头高度匹配对应刚度的缓冲弹簧，对于高水头的深孔闸门，可更换刚度更大的弹簧组件，同时将辊轮的材质从普通铸钢更换为不锈钢堆焊耐磨层的结构，进一步提升抗泥沙磨损的能力。这款导辊的结构没有采用复杂的异形曲面设计，所有零部件都是常规的机加工件，生产制造难度低，备件替换方便，非常适合水电站现场的维护改造需求。
