户外立式多边形焖烤烧烤设备结构设计

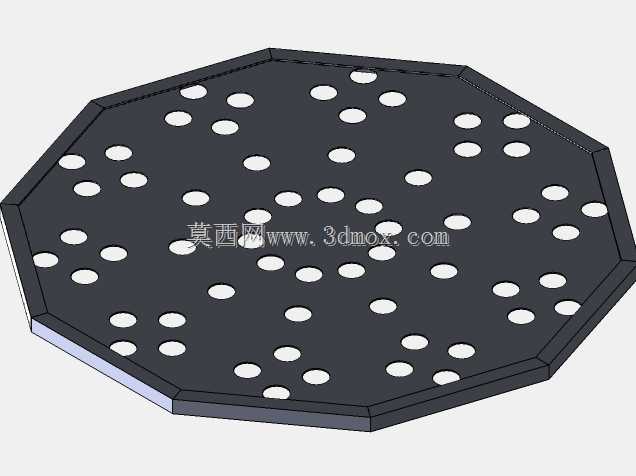

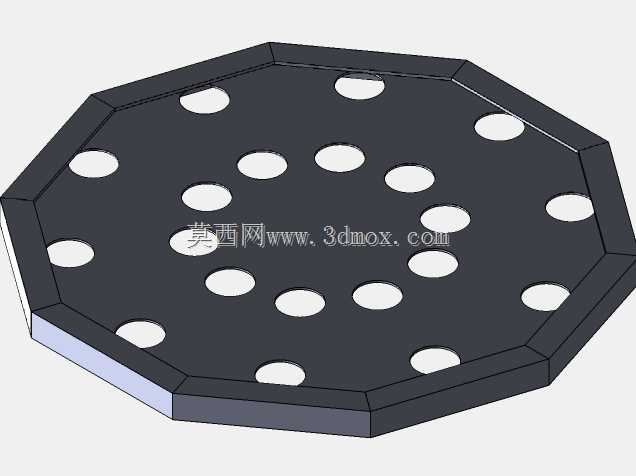

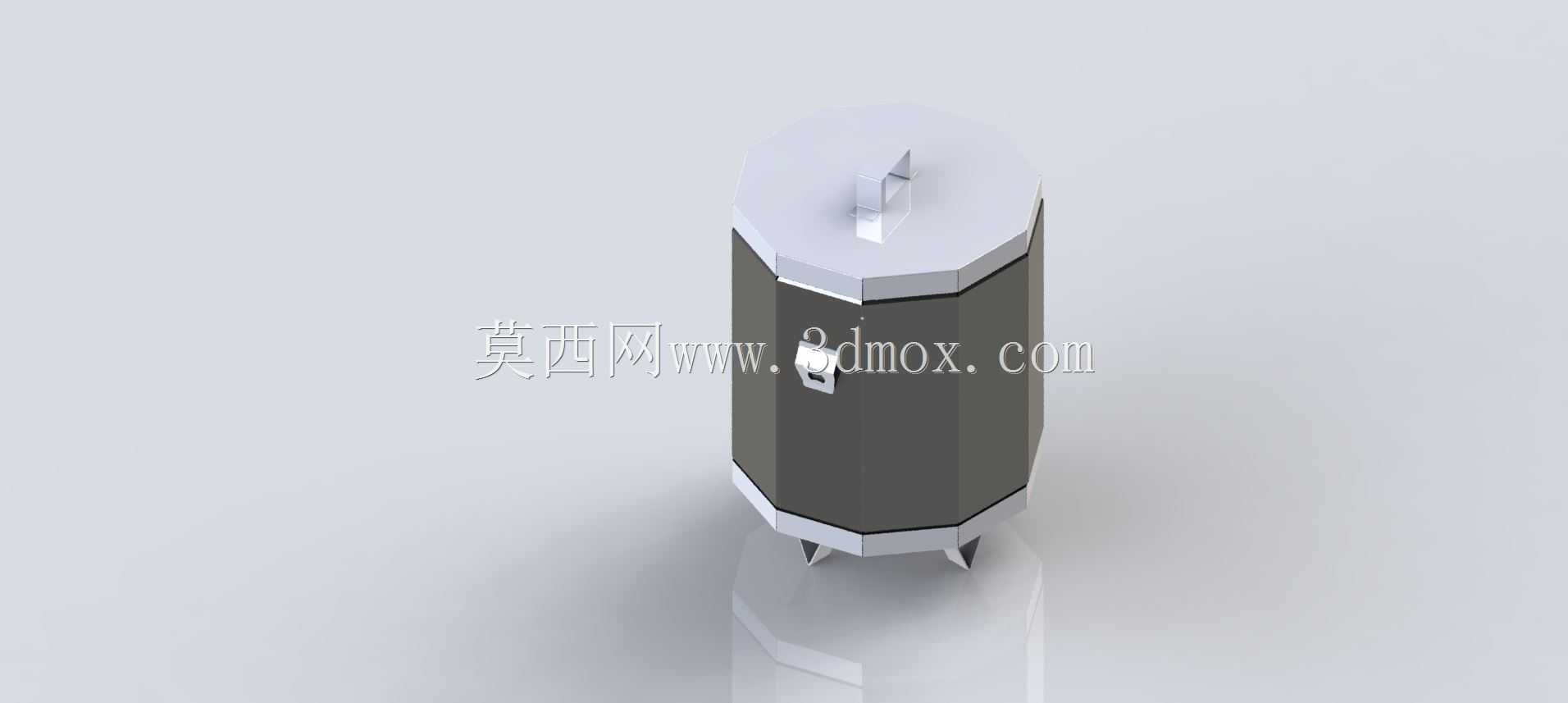

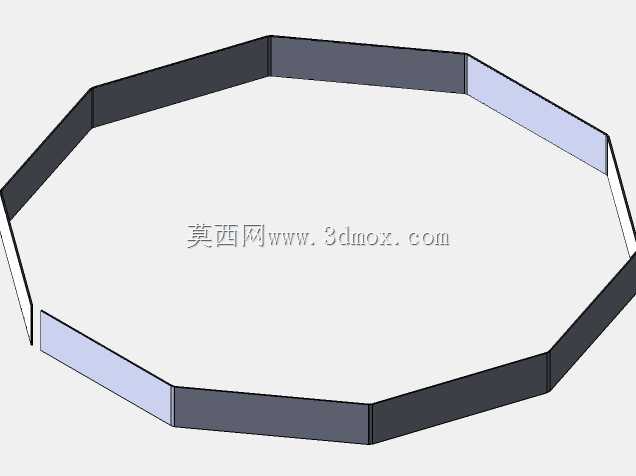

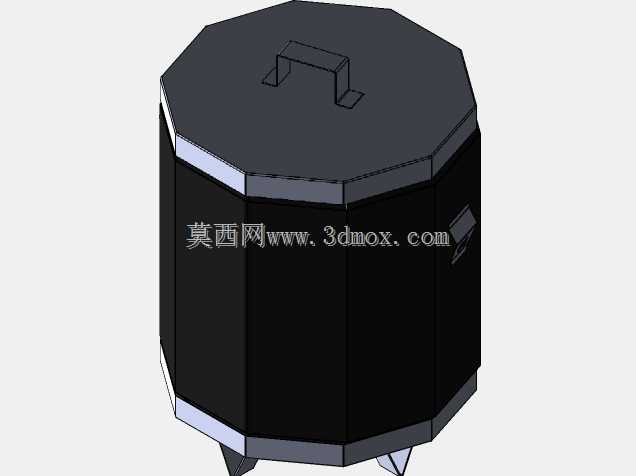

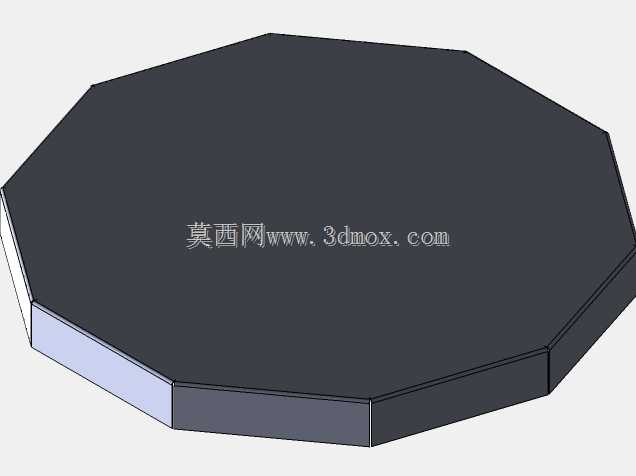

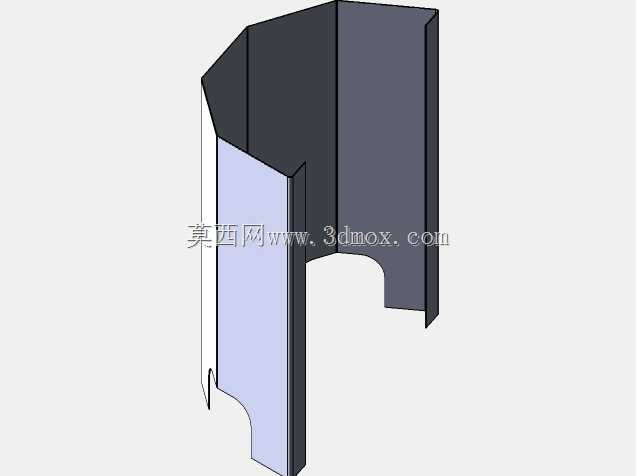

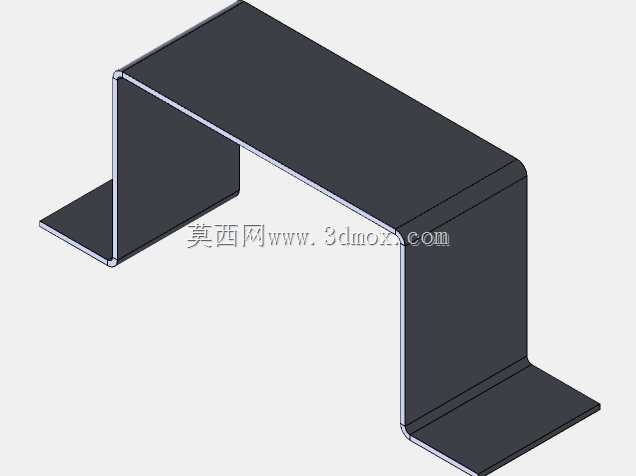

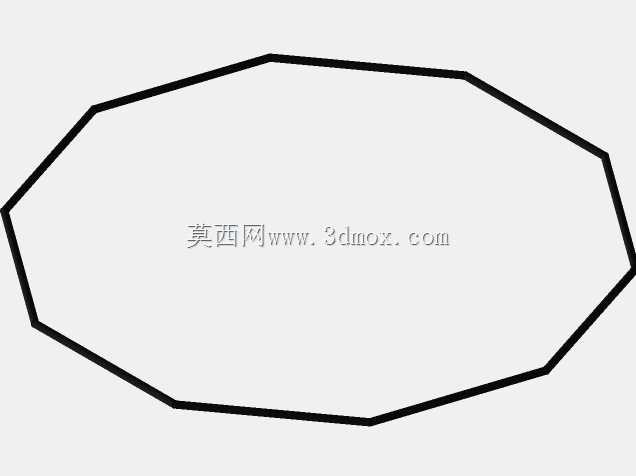

　　这款立式多边形烧烤设备的结构设计，核心围绕户外聚餐、庭院烧烤的实际使用场景展开，区别于传统敞口烧烤架的直烤模式，采用封闭焖烤腔体结构，能够在烹饪过程中锁住食材水分与烟气，实现果木熏烤、慢焖熟化的烹饪效果，适配牛排、整禽、块类肉材的加工需求，避免传统烧烤易烤焦、受热不均的问题。从结构设计思路来看，主体腔体采用八边形棱柱造型，相比圆柱腔体，平面侧壁更便于安装木质隔热把手、通风调节结构，同时多边形棱边能够提升腔体钣金折弯后的结构刚性，减少薄不锈钢板受热后的形变余量，腔体顶部采用平盖压合结构，盖体边缘设置整圈密封压边，配合顶部的木质提手，既能够减少焖烤过程的热量溢散，也能避免开盖时操作人员被高温金属烫伤。腔体下部设置分层式炭盆托架，

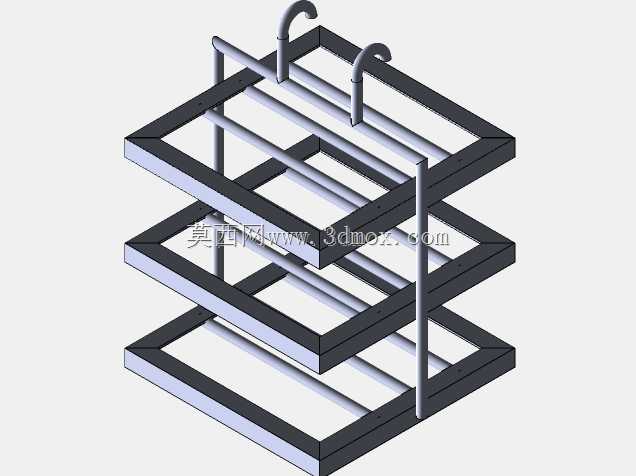

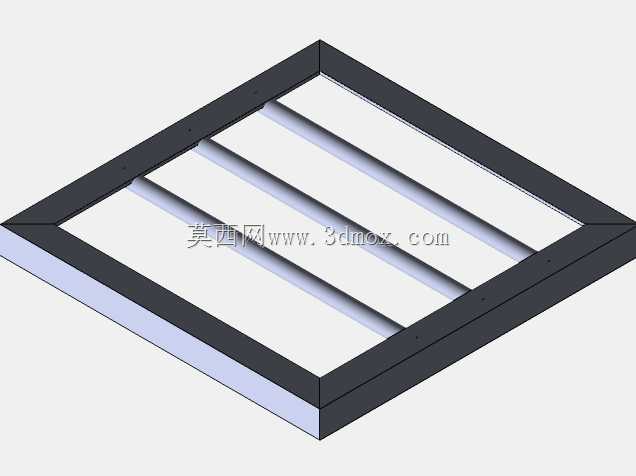

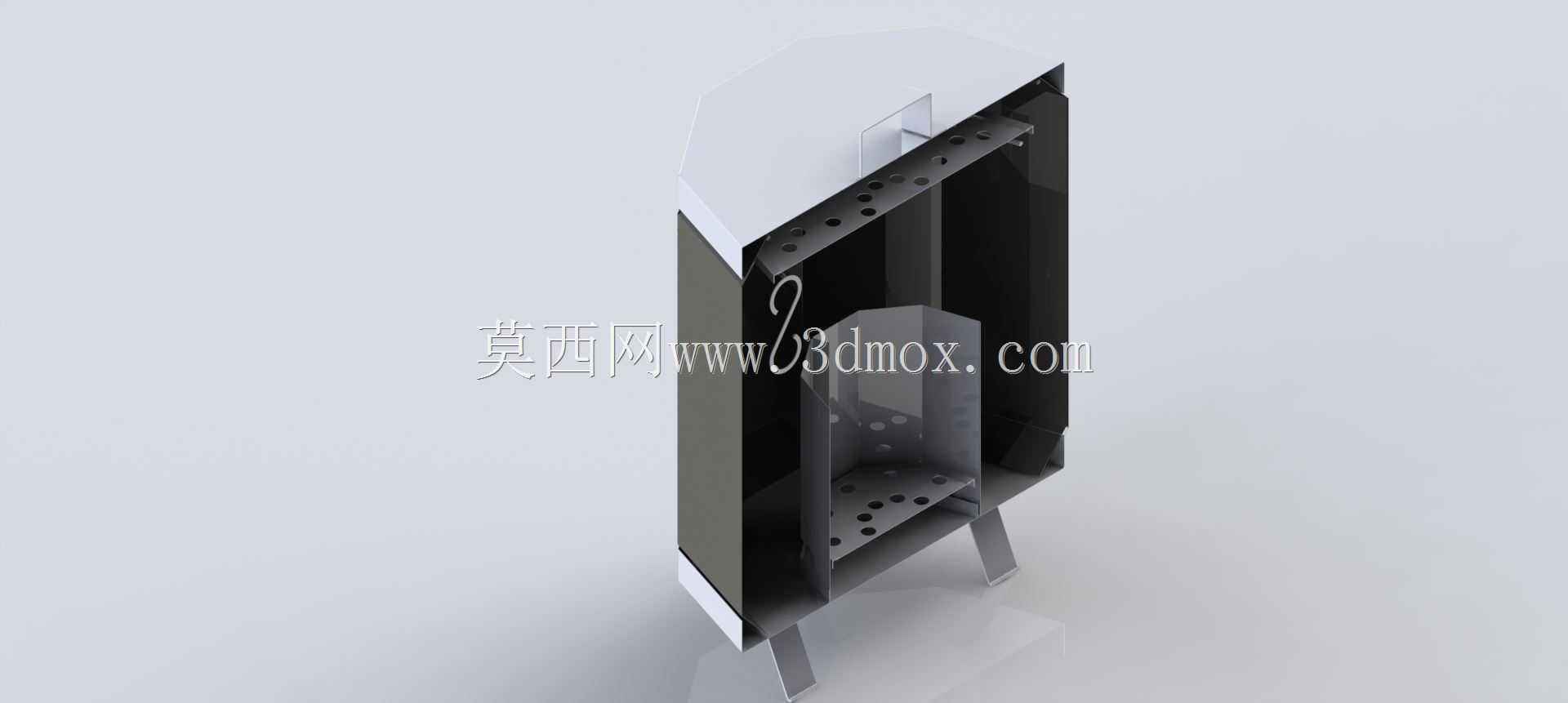

　　托架与腔体侧壁采用滑槽式连接，可根据食材烹饪需求调整炭盆高度，实现不同温度区间的烤制需求，靠近炭盆的腔体侧壁开设多组可调通风口，通风口采用滑动挡板结构，通过调整开口大小控制进风量，进而调节腔体内的燃烧温度与烟气浓度，无需开盖即可完成火力调节，减少烹饪过程的热量损耗。配套的多层旋转烤架组件采用中心轴定位结构，烤架支臂均匀分布在中心轴周边，可同时悬挂多串食材或放置整块食材，配合底部的接油盘结构，能够将食材烤制过程中析出的油脂统一收集，避免油脂滴落到炭火上产生大量有害油烟，接油盘采用抽拉式结构，可在设备冷却后抽出清理，降低使用后的维护难度。设备底部设置三支可拆卸式支腿，支腿采用金属管材折弯成型，末端设置防滑脚垫，

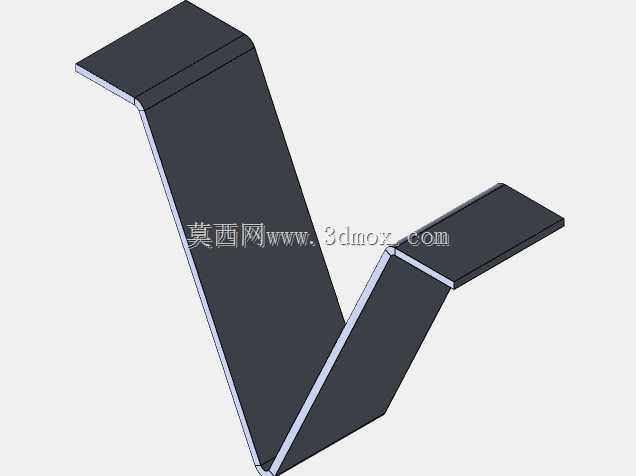

　　将腔体整体抬离地面150mm左右，既能够避免腔体高温直接接触桌面或地面引发烫损，也能提升设备放置的稳定性，在不平整的户外场地可通过微调支腿的安装角度保证腔体水平。从安装边界尺寸来看，主体腔体直径约400mm，整体高度含支腿约550mm，配套的外置置物侧台展开后总宽度约650mm，常规家用SUV后备箱即可轻松收纳，支腿与侧台均采用快拆螺丝固定，无需额外工具即可完成组装与拆卸，适配家庭露营、庭院聚餐等多种户外使用场景。在材质选型的结构适配方面，腔体与食物接触部件均采用食品级不锈钢板材，外部隔热把手采用实木材质，通过金属连接支架与腔体固定，木质把手与金属腔体之间设置隔热垫片，避免长时间高温使用后把手温度过高无法握持，

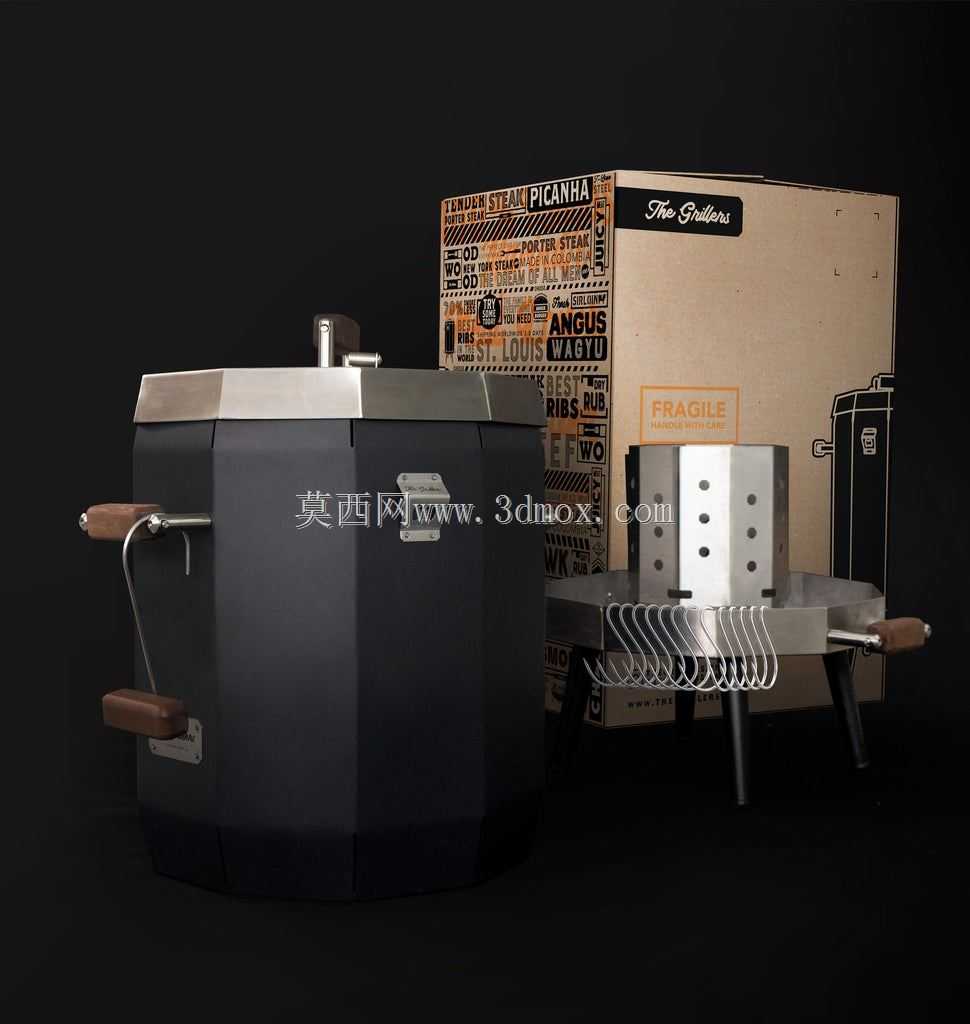

　　所有钣金连接位置均采用满焊打磨处理，避免焊接缝隙残留油污与食物残渣，提升设备的清洁便利性。设备的外包装结构采用瓦楞纸天地盖设计，内部设置对应形状的泡沫衬垫，将腔体、烤架、支腿等部件分区域固定，避免运输过程中部件磕碰掉漆或变形，包装表面印刷的操作提示标识，能够让首次使用的用户快速掌握组装与使用要点。
