粘土挤压成型用膨胀模结构设计

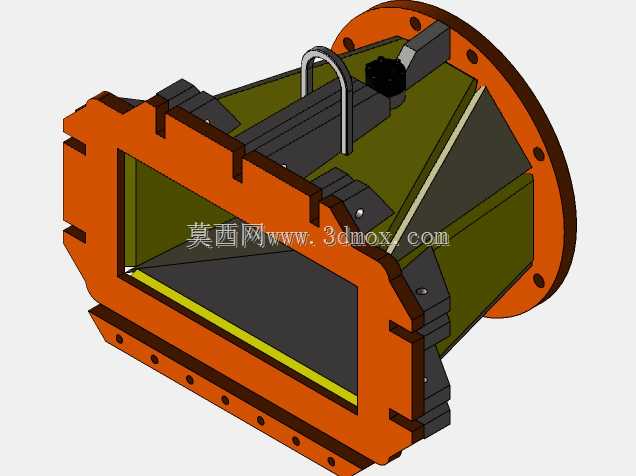

　　在建材加工、陶瓷坯料制备以及特种粘土制品生产场景中，粘土挤压工序是决定坯料密度均匀性、截面成型精度的核心环节，而挤压出口处的膨胀模结构，直接关系到挤压件从模腔挤出后的膨胀形变控制效果，是整套挤压工装里适配不同物料特性、匹配主机支架的关键定制部件。这套结构是针对Verdez 068型挤压设备的模具支架做适配更换的最终挤压作业部件，设计之初就围绕现有设备的安装接口做了边界匹配，不需要对原有主机的支架连接位做二次改造，就能直接完成换装，大幅降低产线换型的改造成本与停机周期。从结构组成来看，整套模体采用38mm厚度的钢板做焊接拼接成型，整体成型后的外形尺寸控制在高346mm、宽746mm的边界范围内，

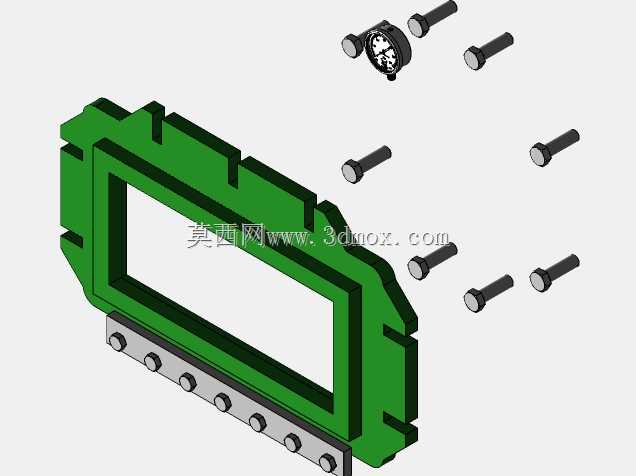

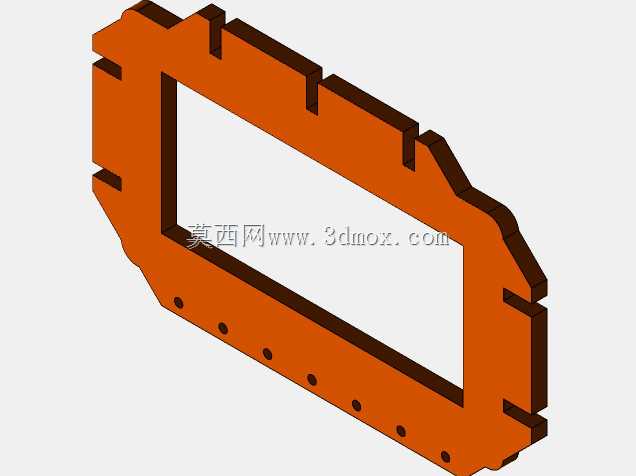

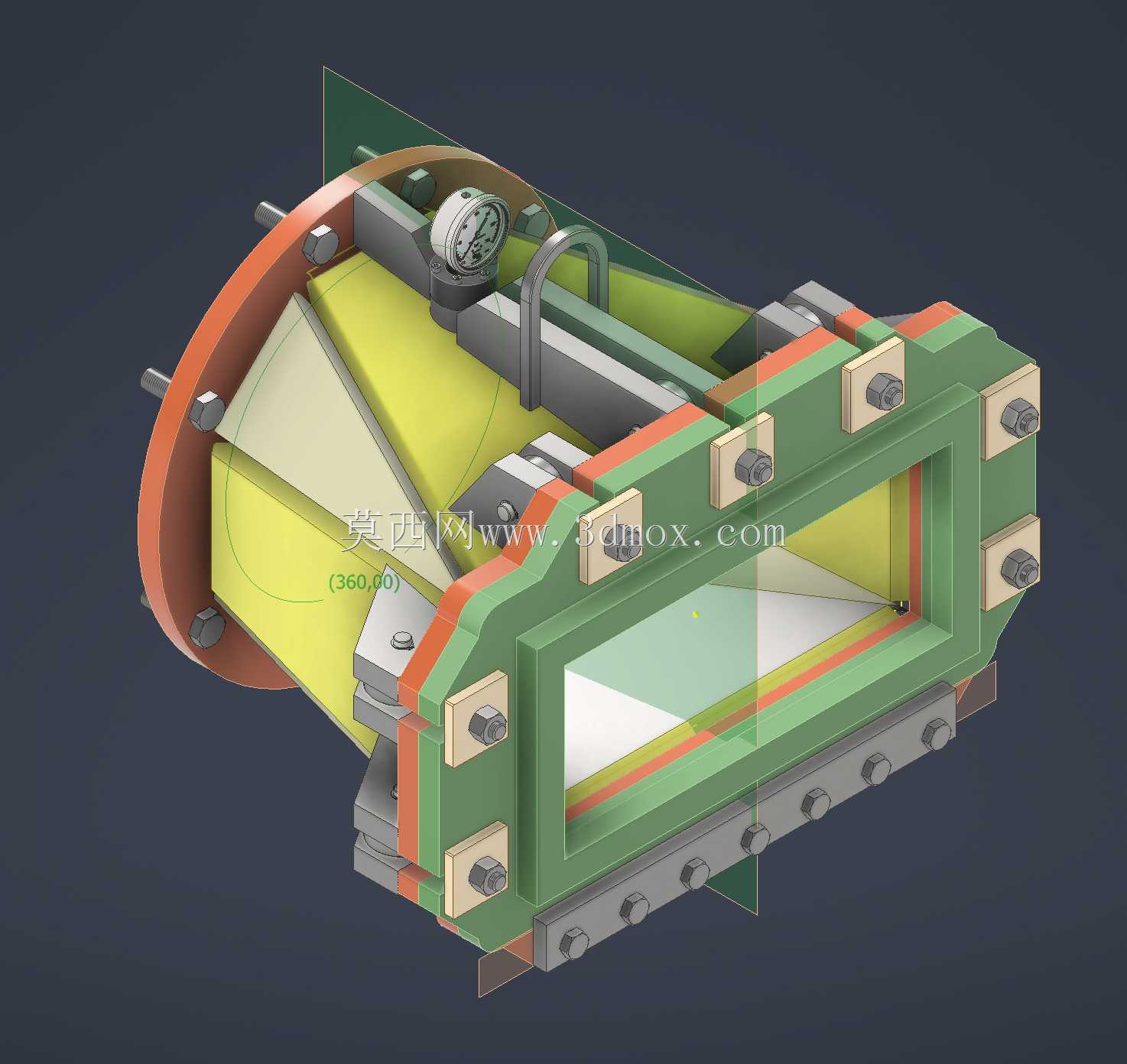

　　这个尺寸设定一方面匹配原有设备支架的安装跨距，保证连接螺栓孔位完全对正，不需要额外加工转接板；另一方面也适配目标挤压件的截面成型需求，模腔内部的渐变扩张角度经过反复校核，能够让粘土在挤出过程中实现均匀的体积膨胀补偿，避免因挤出压力骤降导致的坯料开裂、截面形变不均问题。模体的法兰连接端采用多螺栓周向均布的锁紧结构，橙色端盖与主机出料筒对接时，能够承受挤压过程中最高数兆帕的物料推送压力，不会出现漏料、连接位错位的问题；模体出口端的绿色框型结构采用分体式压板设计，通过周向布置的螺栓调节出口处的压紧力，可以根据不同含水率粘土的挤出特性微调出口间隙，适配不同配方物料的成型需求。模体上方集成的压力表组件，能够实时监测模腔内部的物料压力，

　　操作人员可以根据压力读数调整主机的推送转速，保证挤出过程的压力稳定，避免压力波动导致的坯料密度差；侧面设置的吊装结构，方便模体在设备检修、换型时的吊装转运，38mm钢板焊接的主体结构在保证整体刚性的前提下，通过合理的筋板布置控制了整体重量，不会给原有设备支架带来额外的负载过载风险。设计过程中，焊接结构的焊缝位置全部做了应力释放处理，避免长期受交变挤压载荷作用出现焊缝开裂的问题；模腔内部与粘土接触的表面做了光滑打磨处理，降低物料挤出过程的摩擦阻力，减少物料粘附模壁的情况，降低日常清理维护的工作量。在实际生产应用中，这套膨胀模主要用于粘土类物料挤压成型后的膨胀形变控制，能够保证挤出的坯件截面尺寸稳定，

　　后续工序的坯件加工余量控制在极小范围内，减少原料浪费与后续加工工时；焊接式的主体结构相比铸造模体，生产周期更短，成本更低，同时在出现局部磨损时可以通过补焊、打磨的方式快速修复，延长工装的整体使用寿命。安装时只需要将模体进料端法兰与主机出料口对正，穿入连接螺栓并按对角顺序锁紧，再将模体底部的支撑位与原有设备支架的安装面贴合固定，就可以完成整套模具的安装，不需要复杂的调试过程；日常使用中只需要定期检查螺栓锁紧力、监测压力表读数是否在正常区间，以及生产结束后清理模腔内部残留的粘土，就可以保证工装长期稳定运行。
