矩形金属型材90度直角焊接定位夹紧工装

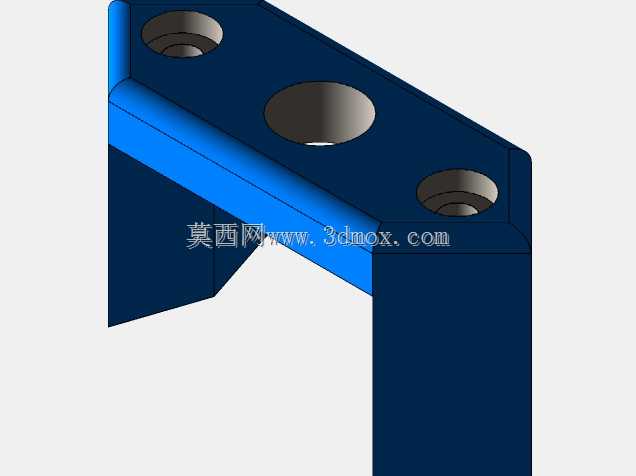

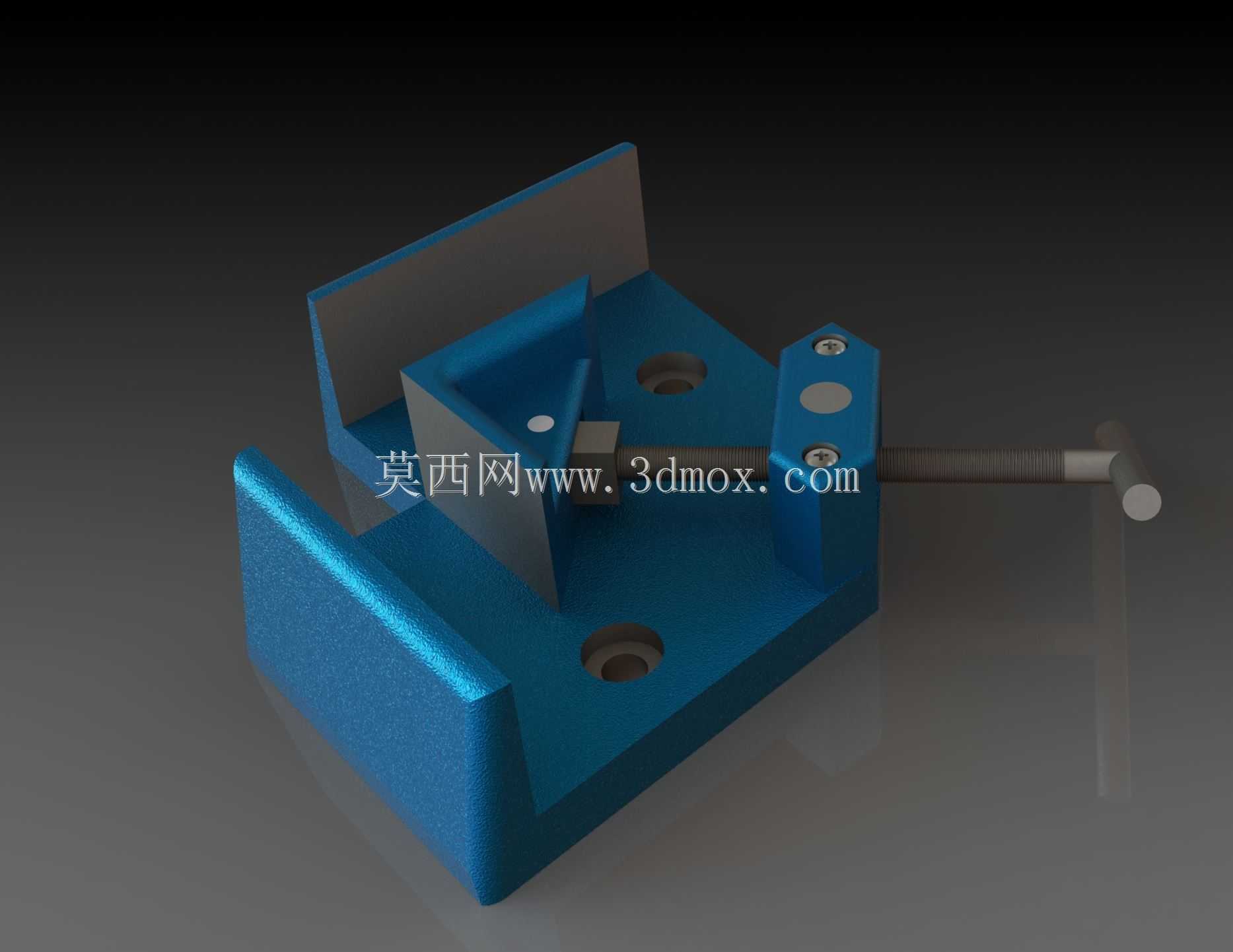

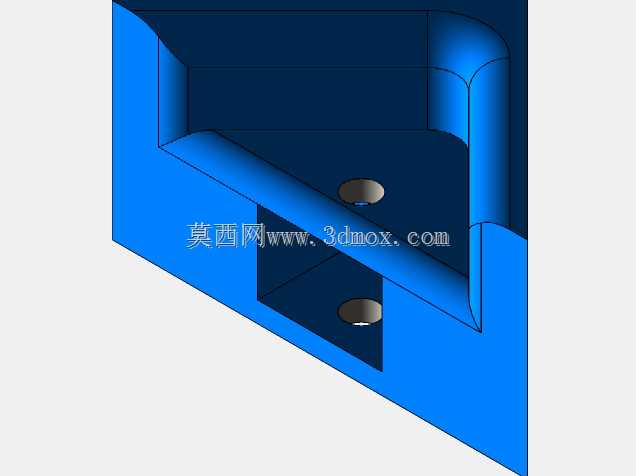

　　在金属型材框架焊接加工场景中，矩形管、方管类型材的90度直角拼接一直是影响焊接成品精度的核心工序节点，传统手工对齐方式依赖操作工人的经验把控，不仅需要反复测量调整拼接角度，焊接过程中还容易因为热变形、外力触碰出现型材移位，导致拼角偏差、焊缝错位，后续校正需要耗费大量工时，严重影响批量加工的效率与成品一致性。这款直角焊接夹紧工装，正是针对矩形金属型材直角拼接工序的痛点设计，核心作用是在焊接作业前将两根待拼接的矩形型材牢牢固定在90度垂直状态，全程限制型材的横向、纵向位移与角度偏转，为焊接作业提供稳定的定位基准。从功能实现逻辑来看，工装的主体定位座采用直角基准面设计，两个定位面的平面度、垂直公差经过严格控制，

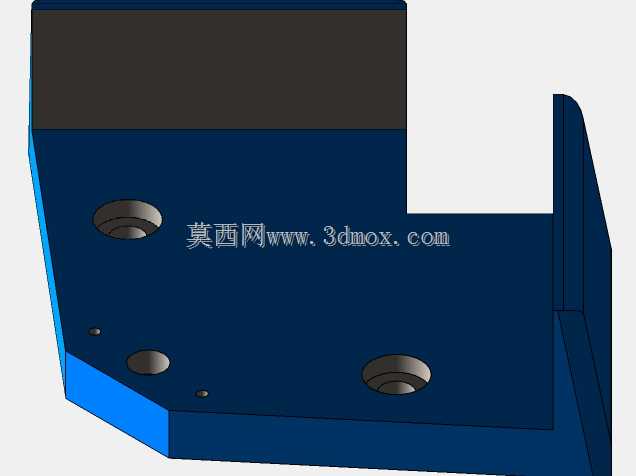

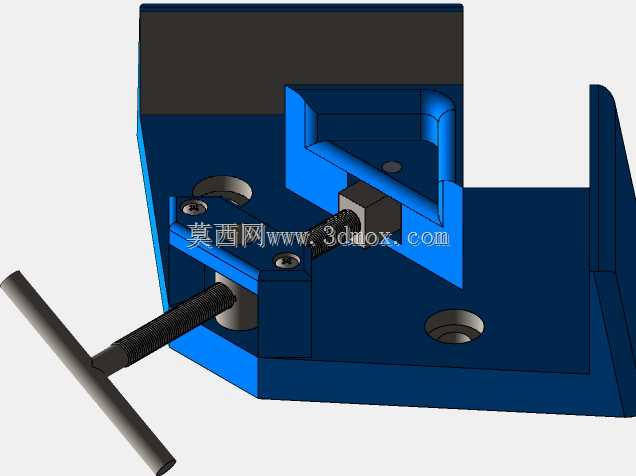

　　能够直接贴合矩形型材的两个相邻外侧面，保证拼接角度的基准精度；配套的夹紧机构采用偏心压紧结构，操作时扳动压杆即可快速实现夹紧与松脱，不需要反复拧动螺栓调节，单步操作即可完成型材固定，相比传统螺栓压紧的工装，单工位装夹时间可以缩短60%以上，非常适合批量框架焊接的流水作业场景。设计过程中，优先考虑了工装的安装适配性，工装底座预留了标准安装孔位，可以直接固定在焊接工作平台、铸铁平台或者定制的焊接工装上，不需要额外加工转接件；针对焊接作业的飞溅、高温工况，工装的定位接触面、压紧部件都做了加厚处理，能够承受常规焊接过程中的焊渣飞溅、温度传导，不会因为长期使用出现基准面变形、压紧机构卡滞的问题。关于安装边界与适配范围，

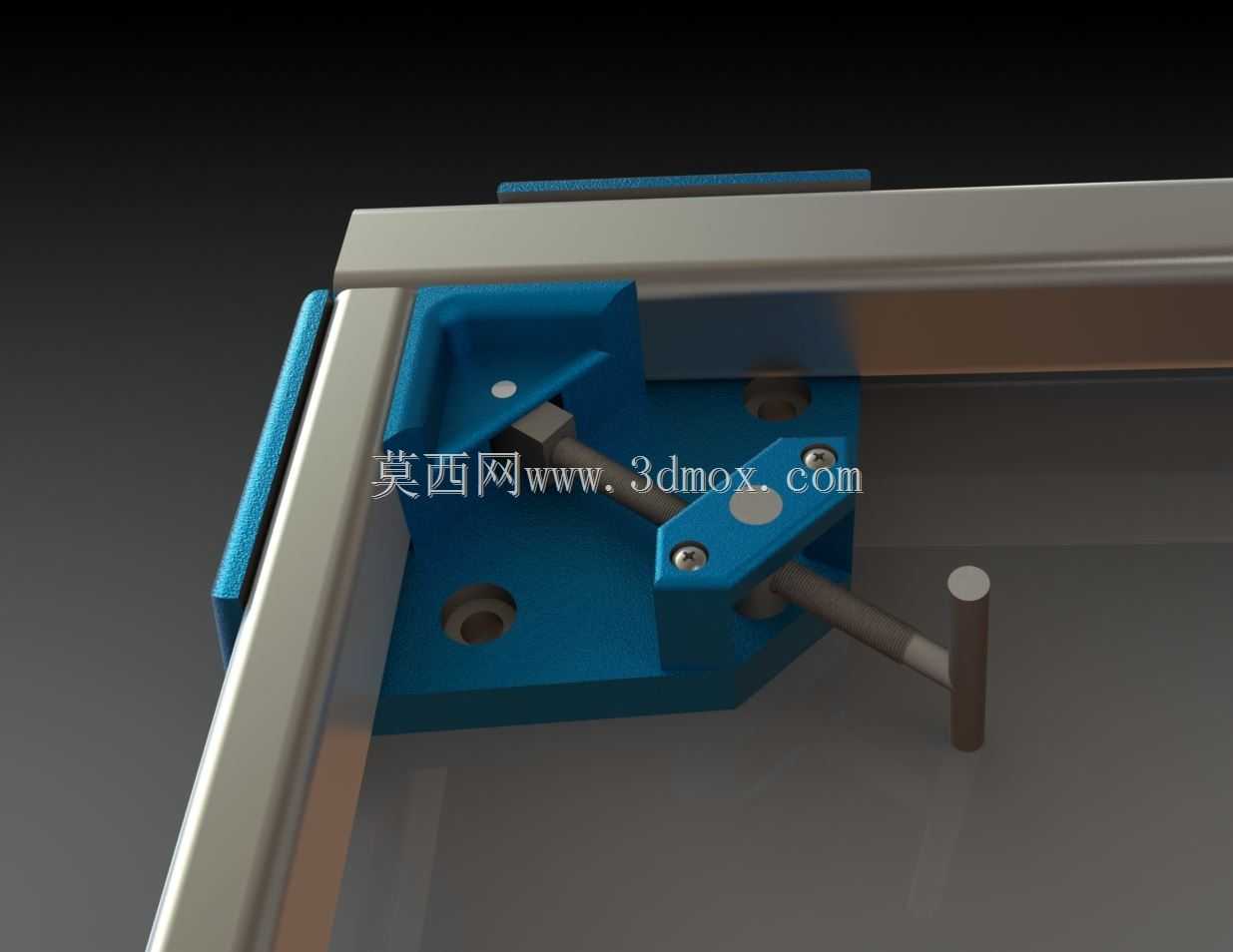

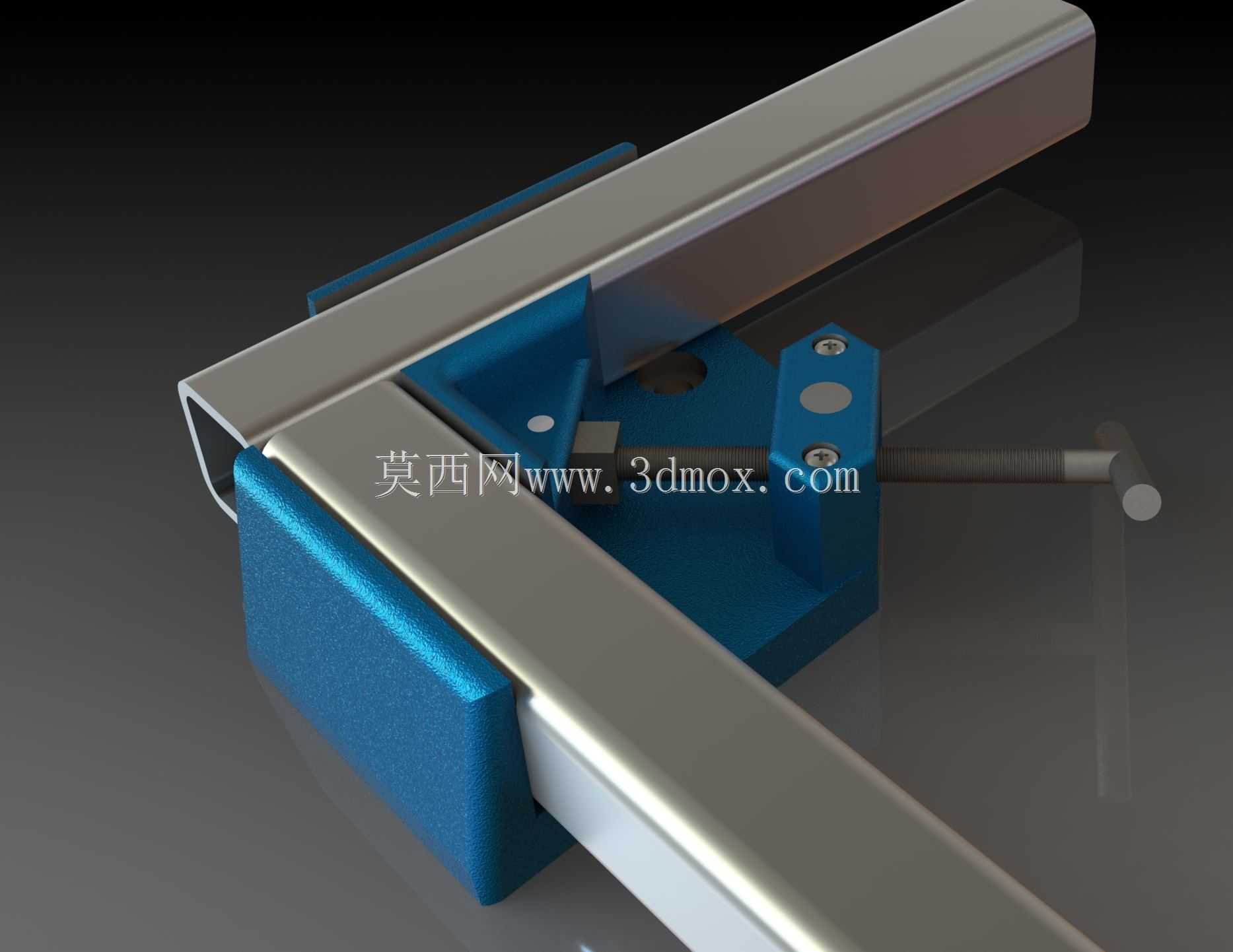

　　这款工装针对截面宽度与高度均为50mm及以下规格的矩形金属型材设计，使用时只需要将两根待焊接的型材分别抵靠在工装的两个直角定位面上，调整好拼接端的对齐位置，扳动压紧手柄即可完成固定，不需要额外测量角度，即使是新入职的操作工人也能快速上手，装夹后的角度偏差可以控制在极小范围内，有效降低焊接后的校正工作量。从实际使用场景延伸来看，这款工装不仅可以用于单工位的直角拼焊，还可以多套组合使用，完成矩形框架的整体定位装夹，比如设备防护栏框架、铝型材设备机架、金属门窗框、小型钢结构支架的焊接作业，都可以通过多套工装的配合实现整框定位，避免逐点拼接带来的累积误差。工装的压紧力经过合理匹配，既能够保证焊接过程中型材不会移位，

　　又不会因为压紧力过大导致薄壁型材出现压痕、变形，针对不同壁厚的矩形型材都有较好的适配性。在结构细节设计上，压紧部件的接触端做了防滑处理，即使型材表面存在轻微的锈迹、氧化层，也能保证夹紧后不会出现滑移；工装的活动连接部位都预留了润滑间隙，长期在焊接车间多粉尘、多焊渣的环境下使用，也不容易出现卡滞问题，日常维护只需要定期清理接触面的焊渣、在活动节点加注少量润滑脂即可，维护成本极低。不同于通用型的大力钳、直角尺定位方式，这款专用工装的定位基准与夹紧结构一体化设计，不需要额外的辅助测量工具，装夹完成后焊工可以直接进行点焊、满焊作业，焊接过程中不需要手扶固定型材，既提升了作业安全性，也能让焊工专注于焊缝质量控制，有效提升焊接成品的良品率。对于小型金属加工门店、钣金加工厂、型材框架生产企业来说，这类专用焊接工装不需要复杂的调试，安装到平台上即可投入使用，能够快速替代传统的手工定位方式，解决直角拼焊精度不稳定、装夹效率低的问题，尤其适合多品种小批量的型材框架加工场景，不需要针对不同规格的型材定制复杂的专用胎具，一套工装即可覆盖常规小规格矩形型材的直角焊接需求。
