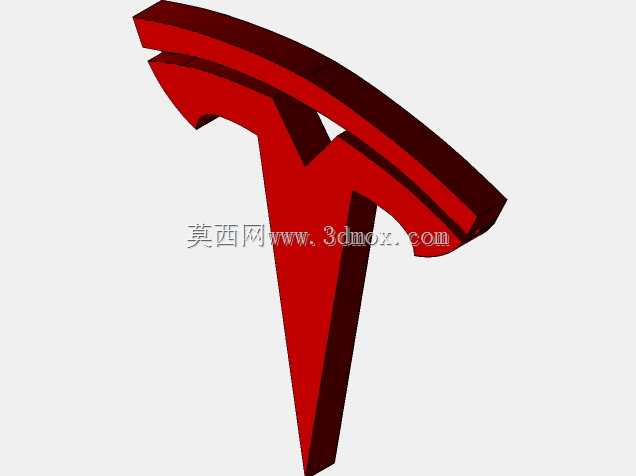

特斯拉品牌标识立体造型结构设计

　　日常做周边配套结构件的时候，经常会碰到品牌标识类的立体造型需求，这次的特斯拉标识造型，最初的需求来源是PVC材质的钥匙挂饰配套件，这类小物件看着结构简单，实际要兼顾注塑成型的工艺性、日常使用的结构强度还有标识本身的造型还原度，很多新手建模的时候容易只盯着曲面造型做，忽略后续生产和使用的实际问题。先从实际应用场景说，这类立体标识除了做钥匙挂饰，还能适配车载装饰贴、展会品牌展示立牌、周边文创产品的嵌件，不同场景下对结构的要求差异不小，做挂饰的时候要预留挂孔的安装位置，做装饰贴的时候要把背面做平适配背胶粘贴，做展示立牌的时候还要加底部的插接定位结构，这次的造型基础是适配微注塑工艺的PVC挂件，所以结构上做了针对性的调整。设计思路上，

　　首先要还原特斯拉T型标识的识别特征，标识的横向翼面有固定的倾斜角度，纵向立柱的收腰弧度不能走形，很多人建模的时候会把翼面的边缘做的太尖锐，实际PVC微注塑的时候，尖角位置容易出现填充不满、飞边难处理的问题，所以所有外露的棱边都做了0.15mm的圆角过渡，既不影响视觉上的锐利感，又能适配注塑工艺的成型要求。然后说结构特性，整个造型是等壁厚设计，壁厚控制在1.8mm，这个厚度是PVC微注塑的最优壁厚区间，太薄的话熔料走不满型腔，太厚的话容易出现表面缩痕，内部没有做多余的加强筋，因为挂件本身尺寸不大，过厚的加强筋反而会在表面留下缩印，影响外观质感。翼面和纵向立柱的衔接位置做了圆弧过渡，这个位置是日常使用中最容易受力断裂的地方，

　　挂饰揣在口袋里经常会受到挤压、磕碰，过渡圆弧能分散应力，避免直角位置出现应力集中导致的断裂。外形尺寸方面，整个标识的横向最大宽度控制在45mm，纵向总高度是52mm，厚度方向最大尺寸是6mm，这个尺寸刚好适配常规钥匙挂饰的大小，不会太笨重，也不会因为太小丢失标识的识别度。安装边界上，如果是做挂件使用，在标识顶部的翼面衔接位置预留了直径2.5mm的挂孔，挂孔边缘做了0.5mm的凸台加强，避免挂孔位置反复受力开裂；如果是做粘贴类装饰件，只需要把模型背面的基准面切平，预留0.2mm的背胶粘贴槽，就能直接适配双面胶的粘贴，不会出现粘贴后翘边的问题。建模的时候要注意曲面的连续性，标识的上表面是带轻微弧度的隆起，不是完全的平面，

　　这个弧度是还原品牌标识的立体感关键，做曲面的时候要保证G1连续，避免出现棱线断层，渲染或者实际注塑出来之后表面有光影断层。另外考虑到PVC材质的收缩率，建模的时候提前放了1.005的收缩补偿，避免成型之后尺寸偏差导致标识变形，翼面的倾斜角度严格按照品牌视觉规范的17度倾角做，不能随意调整角度，不然会失去品牌标识的识别性。很多人做这类小标识件的时候觉得结构简单，随便拉个拉伸就行，实际要兼顾工艺、使用、外观三个维度的要求，每个尺寸的设定、每个圆角的大小、每个壁厚的控制，都要对应实际生产和使用的需求，比如翼面的下边缘做了轻微的拔模斜度，角度是1度，方便注塑的时候脱模，不会出现顶白的问题；挂孔的位置做在重心线上，挂起来之后标识不会歪，保持竖直的展示状态。这类小结构件虽然不属于核心工业设备部件，但在文创周边、品牌配套、装饰配件领域的应用量很大，结构设计的时候不能只看外观，要把后续的生产工艺、使用场景的受力情况、安装适配的边界条件都考虑进去，才能做出来能直接落地生产的可用模型，而不是只能看的外观曲面。
