环形引射式燃气燃烧头结构设计

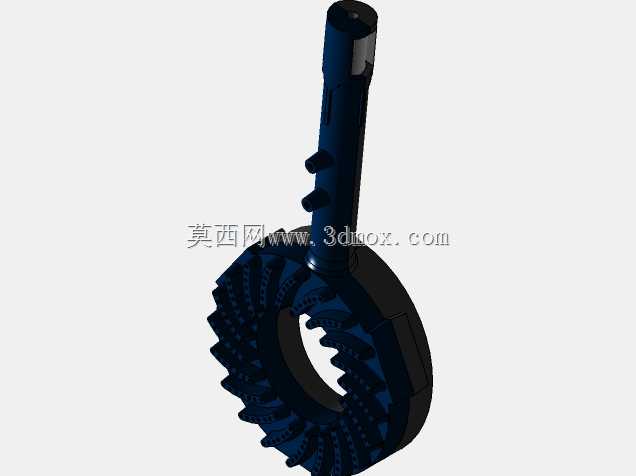

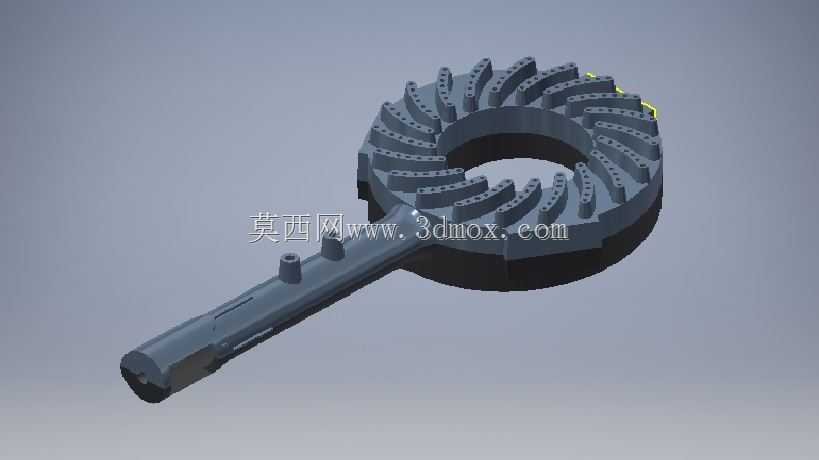

　　这款环形燃烧头的结构设计，核心围绕民用及小型商用燃气加热场景的燃烧稳定性需求展开，日常在台式灶具、嵌入式灶、小型商用煲仔炉等设备上都能见到同结构部件的应用，主要作用是将燃气与引入的一次空气充分预混后，通过均匀分布的火孔输出稳定火焰，实现对加热容器的均匀供热，避免局部过热、火焰离焰或者黄烟燃烧的问题。从结构布局来看，整体采用环形火盖搭配单侧引射管的布局，环形火盖的外圈均匀排布多道带倾角的火孔槽，每道槽体上加工有阵列排布的圆形火孔，这种排布方式首先是保证火焰沿环形区域均匀分布，让放置在上方的锅底能够接收到环形均匀的热辐射，避免局部火力集中导致的糊底问题；其次带倾角的火孔设计能够让火焰喷出方向形成轻微的旋流效果，

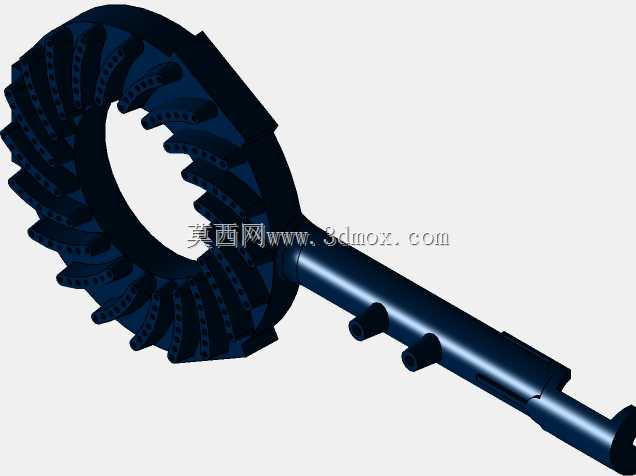

　　延长高温烟气在锅底的停留时间，提升热交换效率，同时也能防止烹饪过程中溢出的汤汁直接灌入火孔造成堵塞。单侧延伸的引射管是整个结构的进气混合核心，管身设计有阶梯式的缩径结构，从进气端到与火盖连接的位置，管径逐步收缩，利用燃气高速喷出形成的负压，将周围的空气从引射口卷入管内，在管内完成燃气与一次空气的初步混合，混合后的气体再进入环形火盖的内腔，经过内腔的缓冲稳压后，从各个火孔均匀喷出。引射管上预留的两个凸台接口，分别对应点火针与熄火保护探头的安装位，安装时点火针的放电端对准边缘的火孔位置，保证点火时能够快速点燃喷出的混合气，熄火保护探头则处于火焰能够直接灼烧的位置，一旦意外熄火能够快速切断燃气通路，符合燃气具的安全设计要求。

　　从安装边界来看，环形火盖的中心通孔是为了避让灶具中心的温度传感器或者小火盖结构，安装时整个燃烧器通过引射管末端的进气接口与灶具的燃气阀体连接，火盖整体坐落在灶具炉头的底座上，环形结构的外径尺寸适配常规家用灶具的炉头安装位，不需要额外改动灶具面板的开孔尺寸就可以完成替换。设计过程中需要重点考量几个核心参数的匹配：首先是引射管的缩径比，直接决定了一次空气的引射量，引射量不足会导致燃烧不充分产生黄焰，引射量过大则容易造成火焰离焰甚至脱火；其次是火孔的总面积与引射管通流面积的匹配，保证各个火孔的出口流速处于合理区间，流速过高会抬升火焰根部降低热效率，流速过低则容易出现回火风险；另外火孔的排布密度也需要经过计算，

　　相邻火孔之间的间距要保证火焰能够顺利传递，避免点火后出现部分火孔断火的问题。这款结构的火孔采用下沉式槽体设计，槽体高出火盖基准面一定高度，即使有少量汤汁溢出，也会先流到火盖的平面区域，不会直接灌入火孔内部，降低了日常使用中的堵塞概率，同时环形内腔的流道做了圆弧过渡处理，减少混合气在腔内流动的阻力，保证距离引射管最远位置的火孔也能有足够的气压输出，避免出现半圈火弱的问题。引射管与环形火盖的连接位置做了加厚处理，因为这个位置在长期高温灼烧下容易出现应力变形，加厚的壁厚能够提升结构的抗热变形能力，延长部件的使用寿命，同时连接位置的流道做了导流斜面，让混合气从引射管进入环形腔的时候能够沿环向均匀分流，不会出现正对引射管位置火孔压力过大、另一侧压力过小的偏流问题。在实际选型适配的时候，需要确认引射管的进气接口尺寸与现有灶具阀体的出气口匹配，同时环形火盖的外径与炉头底座的支撑台阶尺寸契合，安装后火盖与底座之间的密封间隙控制在合理范围，避免混合气从间隙处泄漏造成漏火。另外火孔的加工精度也有明确要求，孔口不能有毛刺或者飞边，否则会干扰气体的流出方向，造成火焰歪斜的问题，影响燃烧的稳定性。
