汽车前挡风玻璃刮水驱动电机结构

　　日常做整车电气附件结构匹配时，雨刮驱动单元的安装位校核是总布置阶段绕不开的环节，这个刮水电机的三维结构完整还原了量产件的装配特征，能直接用于前舱布局的干涉检查。从实际装车场景来看，这类电机普遍布置在前围板下方的流水槽区域，部分硬派越野车型会将安装位上移到前舱盖铰链附近，核心要求是输出轴的回转中心必须和雨刮连动杆的输入孔同轴，偏心量超过0.5mm就会导致连动杆运转卡滞，长期使用还会出现摆臂抖动、刮片跳动的问题。

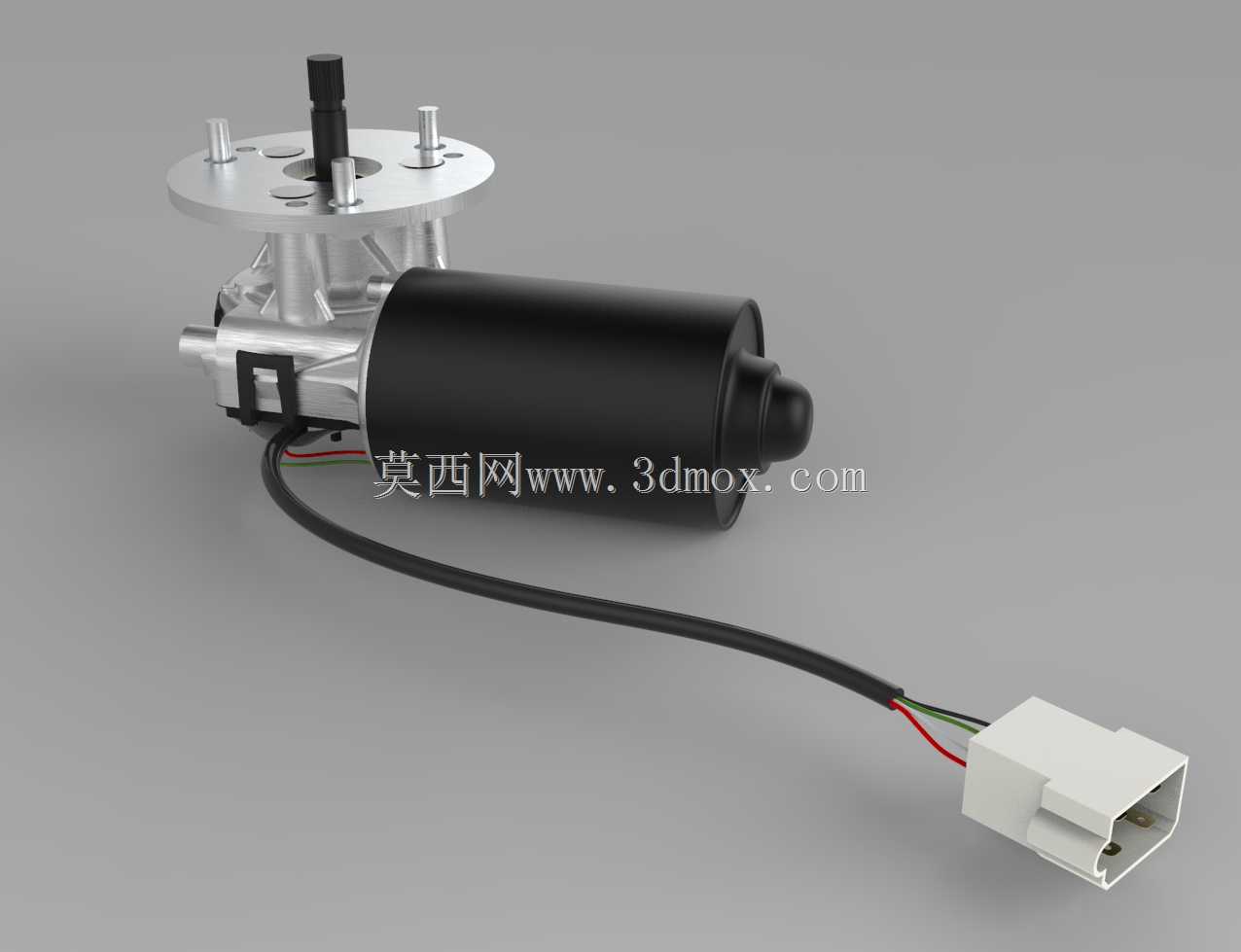

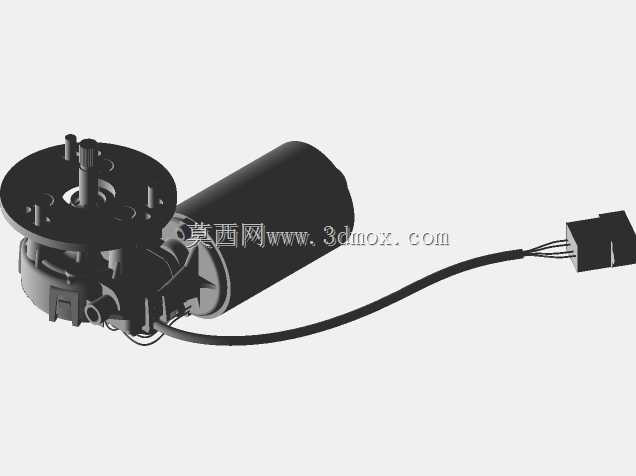

　　这个模型还原的是永磁直流式刮水电机的典型结构，黑色的机壳部分是定子磁钢与电枢绕组的容纳腔，端盖位置集成了碳刷架与减速蜗轮腔，前端的法兰安装盘做了三个均布的安装柱，对应车身上的三个M6固定螺栓位，安装面的平面度公差要求控制在0.1mm以内，避免锁紧螺栓后机壳变形导致内部电枢卡滞。输出轴采用花键结构，和雨刮连动杆的输入摇臂配合，花键的齿形做了定位缺口，能保证装配时摇臂的初始角度符合设计要求，避免出现雨刮回位偏差过大的问题。

　　从功能设计角度，这类电机自带双速运转与自动回位功能，模型上引出的三根接线分别对应高速档、低速档与回位信号，线束末端的接插件是汽车标准的白色护套，和车身线束端的插座做了防呆卡扣设计，装配时不需要核对线序，插到底就能完成电气连接，能有效降低总装车间的错装率。电机本体和减速腔之间做了密封胶圈结构，防护等级能达到IP54，完全适配流水槽区域容易溅水、积灰的使用环境，避免水汽进入机壳内部导致绕组短路。

　　做结构建模的时候，这类部件的安装边界是重点校核内容，法兰盘的外径、安装柱的中心距、输出轴的伸出长度、接插件的出线方向都要和车身安装位完全匹配，尤其是输出轴到前围板外表面的距离，要给雨刮轴的防水密封圈预留足够的压缩量，间隙过大容易出现漏水问题，间隙过小则会导致密封圈过度磨损提前失效。另外电机本体的外轮廓要和周边的制动管路、线束、前围隔音棉预留至少10mm的安全间隙，车辆行驶过程中动力总成的抖动会带动电机产生小幅位移，间隙不足很容易出现部件干涉磨损。

　　从实际使用的工况来看，这类电机需要承受-40℃到85℃的环境温度变化，北方冬季玻璃结霜时雨刮片粘连在玻璃上，电机的堵转扭矩要能克服粘连阻力，同时内置的过热保护器会在堵转30秒内切断电源，避免绕组过热烧毁。模型上还原的减速机构是蜗轮蜗杆结构，能把电机电枢的高转速低扭矩输出，转化为输出轴的低转速大扭矩，正常工作时输出轴的转速低速档控制在45r/min左右，高速档在65r/min左右，刚好匹配雨刮片在玻璃表面的最佳刮刷速度，既不会因为速度过快导致刮片飘移，也不会因为速度过慢影响雨天驾驶视线。

　　很多新手做整车建模时容易忽略雨刮电机的安装角度，实际上电机的轴线并不是完全垂直于前围板安装的，会根据连动杆的运动轨迹做3°到5°的倾斜，保证蜗轮蜗杆的啮合面受力均匀，降低运转噪音。这个模型的接插件出线方向是朝向车身侧下方，能避免流水槽内的积水顺着线束流进接插件内部，接插件尾部的线束做了波纹管护套，弯折半径控制在25mm以上，避免车辆长期颠簸导致线束内部铜线断裂。另外前端法兰盘上的安装柱都做了橡胶减震垫的安装槽，减震垫的硬度控制在邵氏60度左右，能有效过滤电机运转时的振动，避免振动传递到车身上产生驾驶室内部的异响。
