汽车圆形多针电气连接接插件结构设计

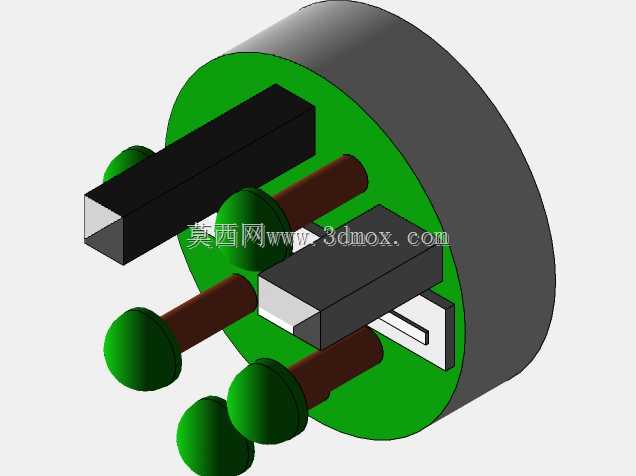

　　在整车电气架构的线束连接环节，这类圆形多针接插件的应用场景覆盖了座舱内部线束对接、动力舱传感器信号传输、底盘执行器供电连接等多个细分工况，区别于方形接插件的定向安装特性，圆形壳体的结构天然具备更好的抗径向挤压能力，在车辆行驶过程中遇到线束拉扯、周边部件磕碰时，圆形外壳能将外力均匀分散到壳体周向，避免局部应力集中导致的壳体开裂、插针错位问题。从实际使用功能来看，这款接插件承担着多回路电信号与小功率供电的同步传输职责，不同规格的插针分别对应信号回路与供电回路，图中可见的不同截面插针，大截面插针负责承载小功率供电的电流传输，小截面插针负责传输传感器的弱信号，插针端部的球形结构是插拔过程中的导向结构，

　　能在公母头对接时自动修正小角度的安装偏差，降低装配过程中插针弯折、顶死的概率。设计过程中首先要确定安装边界，圆形壳体的外径需要匹配对应安装位的开孔尺寸，壳体尾部的出线端要预留足够的线束弯折空间，避免线束在接插件根部出现过小的弯折半径导致线芯断裂；插针的排布采用非对称布局，从根源上避免公母头插反的问题，不同功能回路的插针之间设置绝缘隔筋，防止高压回路与信号回路之间出现电磁干扰，影响弱信号传输的稳定性。绿色的绝缘基座采用耐高温的工程塑料材质，嵌件注塑时将插针与基座牢牢固定，插针与基座的结合位置设计有倒扣结构，避免插拔过程中插针出现轴向窜动，导致接触不良、回路断开的故障。壳体外侧的圆柱面设计有卡扣安装位，

　　对接完成后通过卡扣实现公母头的轴向锁止，车辆行驶产生的振动不会导致接插件松脱，锁止结构的解锁力经过匹配，既不会因为振动自行解锁，也能在维修拆卸时不需要过大的操作力就能顺利分离。插针的接触端采用弹性接触结构，公针插入母端的弹性套筒后，接触片能提供稳定的接触压力，保证接触电阻处于合理区间，避免大电流传输时出现接插件过热的问题；绝缘基座与外壳之间设计有密封槽，装配时嵌入橡胶密封圈，能达到整车要求的防护等级，在动力舱、底盘等容易接触到水、泥沙的位置使用时，不会因为异物进入接插件内部导致短路、接触不良的故障。从安装适配性来看，这款接插件的整体轴向长度经过压缩，在布置空间紧张的车身A柱、仪表台内部等位置也能顺利安装，

　　不需要额外预留过大的操作空间，插针的伸出长度经过匹配，对接时首先实现接地回路的插针接触，之后再接通信号与供电回路，避免带电插拔过程中产生的电涌冲击车载电子元件，提升整车电气系统的可靠性。在建模过程中需要重点关注插针的位置度公差，每根插针相对于安装基准的位置偏差需要控制在合理范围内，否则批量生产时会出现对接困难、个别插针对接不到位的问题，绝缘基座的壁厚要均匀，避免注塑成型过程中出现缩痕、变形，导致插针固定位置偏移；外壳的壁厚要兼顾结构强度与成型工艺性，过薄会导致壳体抗冲击能力不足，过厚则会增加材料成本，同时容易出现成型缺陷。这类接插件在整车的电气系统中属于基础但关键的零部件，单台整车上的使用数量可达数十个，每一个接插件的连接可靠性都会直接影响对应回路的功能实现，设计过程中需要平衡装配便利性、连接可靠性、环境耐受性等多方面的要求，才能满足整车全生命周期的使用需求。
