90度弯管接头参数化结构设计

　　在工业流体输送、民用给排水、暖通空调、气动液压回路等诸多场景中，90度弯管都是改变管路走向的核心基础零件，其设计合理性直接影响管路系统的流阻特性、安装适配性与长期运行可靠性。日常工程应用里，管路铺设很难全程保持直线走向，遇到空间转角、设备接口错位、管路避让需求时，就需要通过弯管实现方向切换，相比多段直管拼接加角接的方式，一体成型的弯管能减少接缝数量，降低泄漏风险，同时让管路内部流道更顺滑，减少介质输送过程中的压力损失。

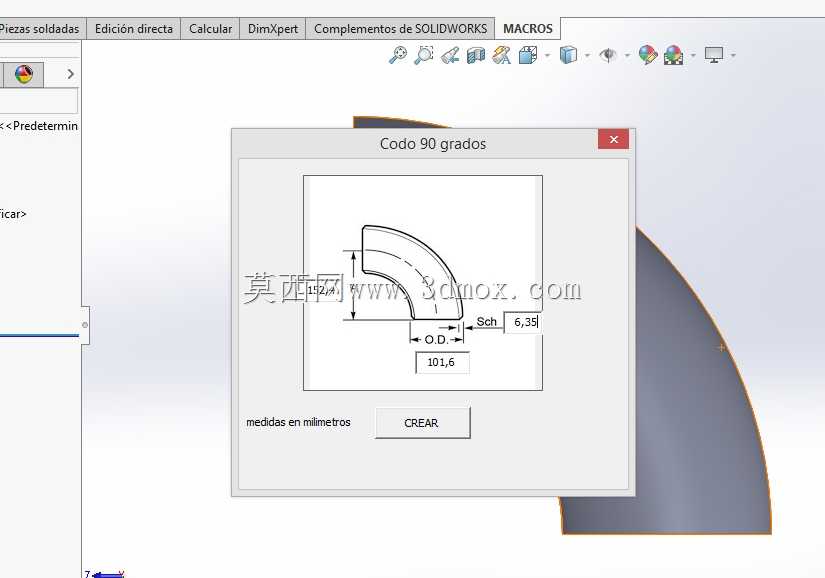

　　这款弯管的设计采用了参数化建模思路，从建模界面的参数输入窗口可以看到，设计过程中将弯管的核心控制尺寸做了变量化处理，包括弯管的中心曲率半径、接口外径、管壁厚度等参数都可以直接通过数值输入调整，无需重新绘制草图就能快速生成不同规格的弯管模型，这种设计方式能大幅提升同系列不同规格产品的建模效率，适配不同管径、不同压力等级的管路选型需求。从界面标注的尺寸来看，当前生成的弯管接口外径为101.6毫米，壁厚等级对应Sch6.35，弯管的转角为标准90度，曲率半径的设置兼顾了流阻控制与空间占用需求——曲率半径过小会导致介质流经时产生较大的局部阻力，容易在弯管内侧形成涡流区，长期运行可能引发管壁冲蚀磨损；曲率半径过大则会占用更多安装空间，不利于紧凑布局的管路系统设计。

　　从结构细节来看，这款弯管的两端接口采用等径设计，可直接与同规格的直管段通过焊接、卡接或者法兰连接的方式对接，接口端面的尺寸精度控制是设计重点，建模过程中需要保证两端接口的同轴度公差、端面垂直度公差满足连接要求，避免安装后出现管路错位、密封失效的问题。弯管的内外壁均做了等壁厚处理，弯曲段的壁厚均匀性是加工过程中的核心管控点，采用参数化建模时可以通过扫描特征的壁厚约束，保证整个弯曲段的壁厚偏差控制在合理范围内，避免出现外侧壁拉薄、内侧壁堆厚的问题，保障弯管的承压能力均匀一致。

　　在实际选型应用中，这类弯管可适配多种介质输送场景，包括常温清水、压缩空气、低压蒸汽以及部分无腐蚀性的工业流体，不同的应用场景可以通过调整壁厚参数、更换材质来满足使用需求，比如给排水场景可选用PVC或者镀锌铸铁材质，液压系统则可选用无缝钢管材质，化工场景则可根据介质特性选用不锈钢或者工程塑料材质。参数化的模型结构可以让设计人员快速调整尺寸，匹配不同管路系统的设计压力、流量要求，比如大流量输送场景可以增大管径参数，高压场景则可以调大壁厚参数，无需从零开始建模，大幅缩短管路系统的设计周期。

　　安装边界方面，这款90度弯管的安装空间需要考虑弯管的中心距尺寸，也就是从一端接口端面到另一端接口轴线的垂直距离，设计管路布局时需要预留足够的操作空间，方便后期的安装紧固与维护检修，同时要注意弯管的支撑位置设置，避免管路运行过程中因为介质流动产生的水锤效应、振动导致弯管连接处受力过大，引发泄漏或者结构损坏。建模过程中对弯管的过渡圆角做了优化处理，内壁的弯曲过渡采用顺滑圆弧连接，没有尖锐棱角，既能减少介质流动的阻力，也能避免应力集中问题，提升弯管的结构疲劳强度，延长使用寿命。
