可换向快脱式棘轮扳手结构设计

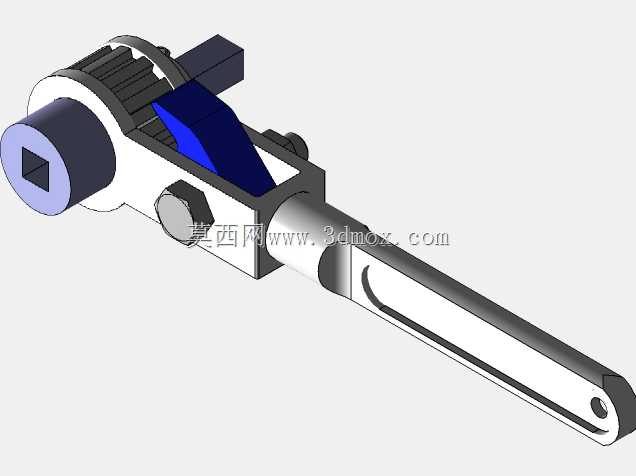

　　在设备运维、装配产线、机加工装调等多类工业场景里，紧固件的旋拧作业始终占据不小的工时比例，尤其是空间受限的工位，普通开口扳手、呆扳手需要反复脱离螺栓调整咬合角度，作业效率极低，而棘轮扳手依靠单向间歇传动的棘轮机构，可在不脱离紧固件的前提下完成回程空转，大幅压缩往复操作的冗余动作。这款棘轮扳手的结构设计，完全围绕实际作业中的痛点展开，首先针对狭小工位的操作需求，将棘轮头的径向尺寸做了紧凑化处理，头部厚度控制在适配多数设备装配间隙的范围内，避免在设备内部、管线密集区域操作时出现头部卡滞无法摆转的问题。扳手的换向拨片设置在头部顶面，拨动手感阻尼经过适配，戴劳保手套操作时也能轻松切换旋向，不需要额外调整握持姿势，正反向切换的定位清晰，

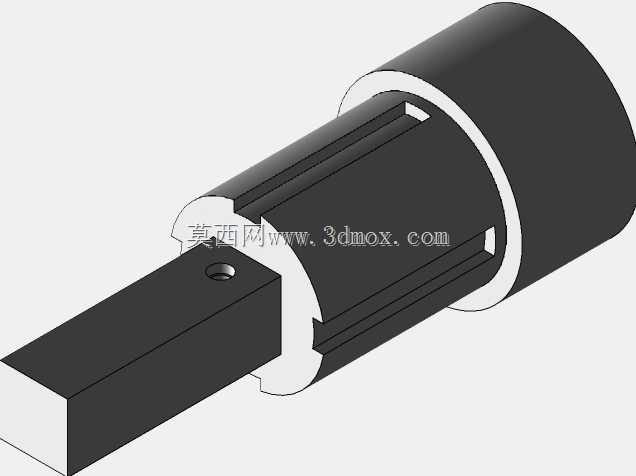

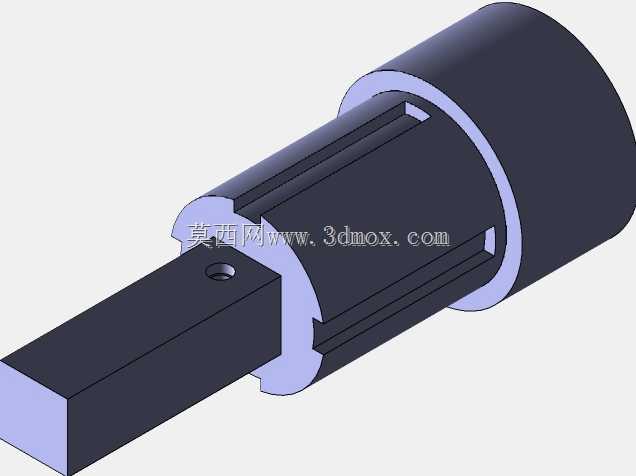

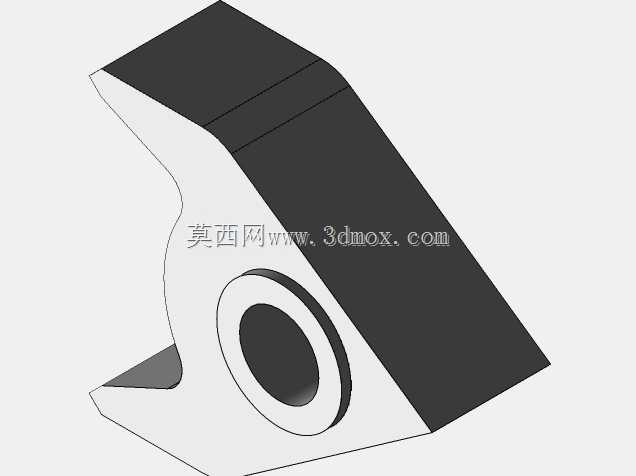

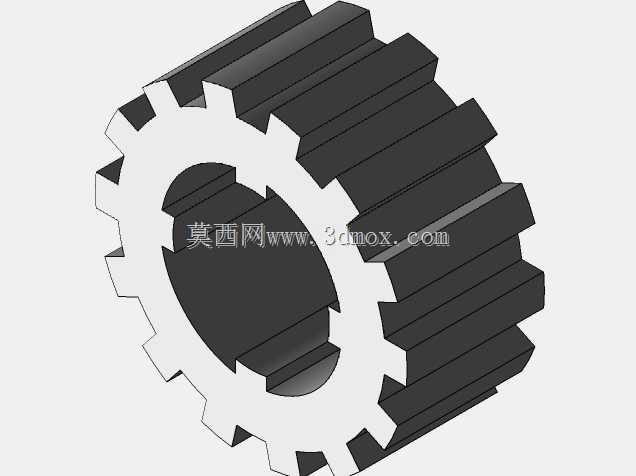

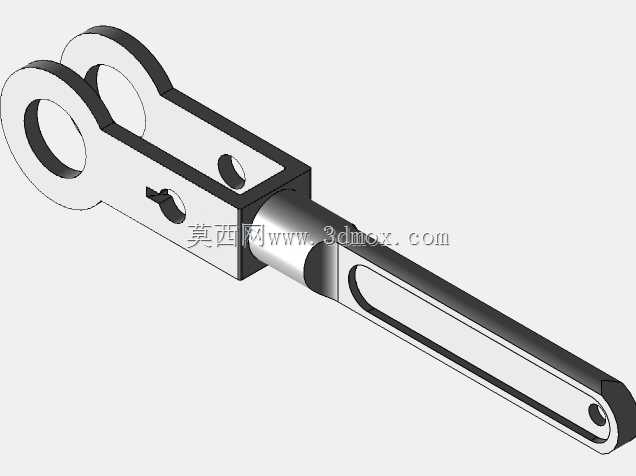

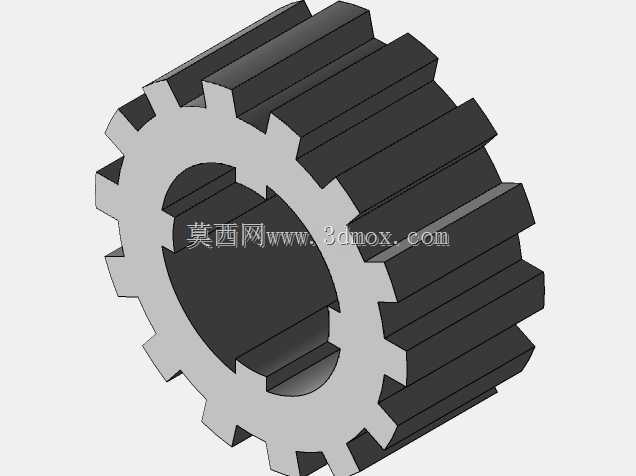

　　不会出现作业过程中拨片移位导致棘轮打滑的问题。手柄部分采用了伸缩式结构设计，可根据所需扭矩大小调整力臂长度，拧动大规格紧固件时拉出延长段增大力臂，降低操作人员的施力强度，在狭小空间作业时推回缩短段，避免手柄过长与周边构件发生干涉，手柄表面的长槽结构既可以减轻整体自重，也能在握持时增加摩擦力，沾有少量油污的情况下也不易脱手。棘轮内部的棘爪采用了对称式布置，配合换向块的位置切换，可分别实现两个方向的锁止传动，棘爪与棘轮齿的啮合面做了贴合度优化，啮合接触面积足够大，承受额定扭矩时不会出现齿面压溃、崩齿的问题，头部的快脱结构通过按压侧部的按钮即可实现套筒的快速拆卸更换，锁定状态下套筒与方头的配合间隙极小，

　　高速旋拧时不会出现套筒晃动脱落的风险。从安装边界来看，这款扳手的头部驱动方头采用标准通用尺寸，可适配同规格的各类标准套筒、转接头，不需要定制配套辅件，头部与手柄的连接段做了圆弧过渡，避免应力集中导致的连接段断裂问题，整体结构没有突出的尖锐棱角，作业过程中不会刮擦周边的工件表面或管线保护层。在实际产线应用中，这类棘轮扳手既可以用于整机装配线的紧固件连续旋拧作业，也可作为设备运维班组的随身工具，处理设备日常检修、易损件更换时的紧固件拆装需求，相比普通扳手，其在连续作业场景下的效率提升可达到40%以上，尤其是在操作人员无法大幅度摆动手臂的受限工位，其单向传动的特性可以将摆转角度压缩到15度以内即可完成一次进给，

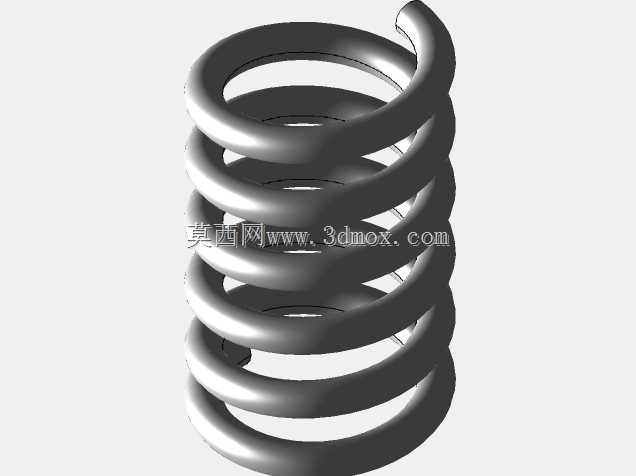

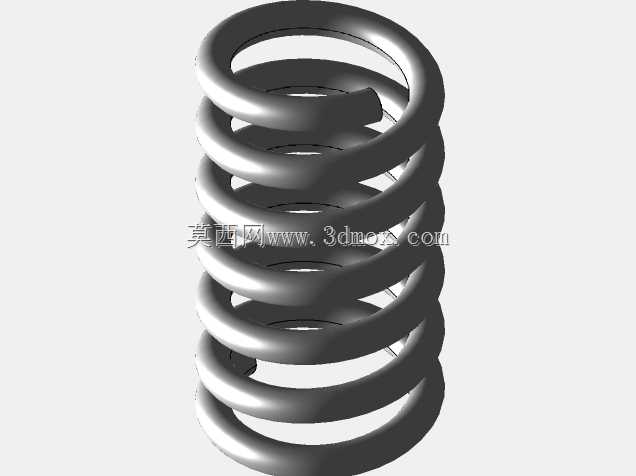

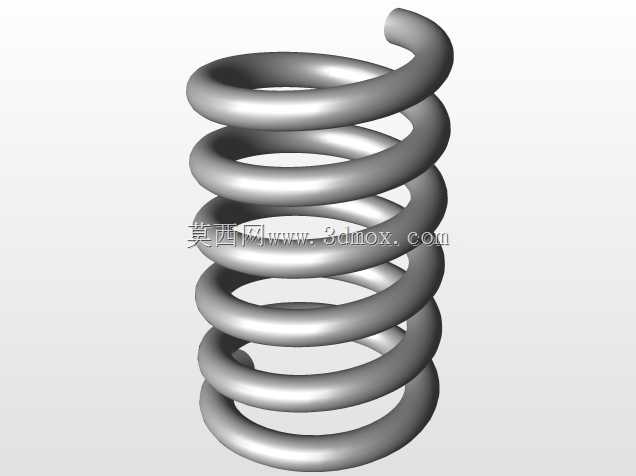

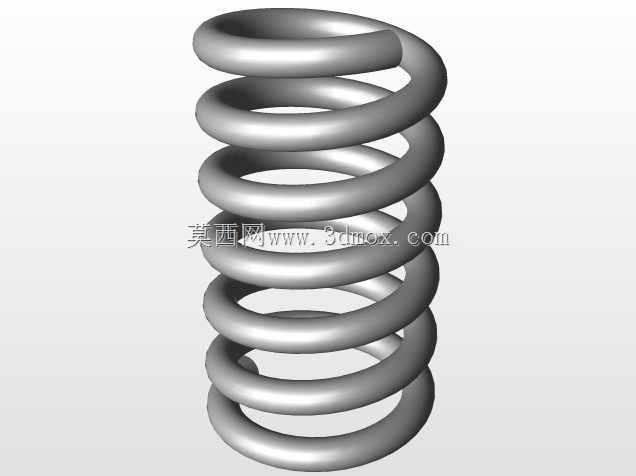

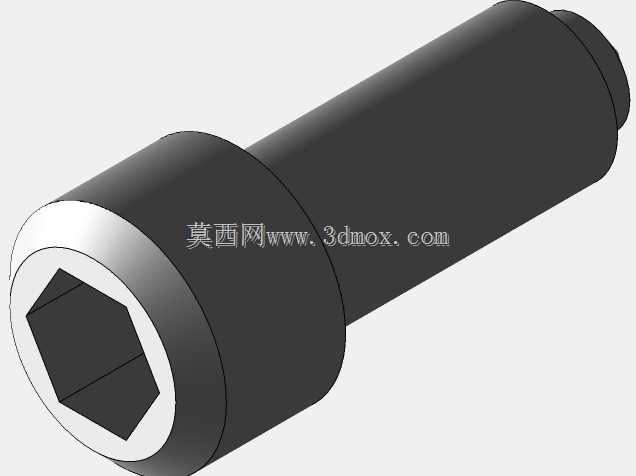

　　完全适配各类狭窄操作空间的作业要求。设计过程中针对棘爪的复位弹簧做了寿命优化，弹簧的预紧力设置在合理区间，既保证棘爪与棘轮齿的可靠啮合，也不会因为预紧力过大导致空转回程时的阻力过大，长时间使用后弹簧也不会出现弹力衰减导致的啮合失效问题。头部的端盖采用螺栓紧固的方式，日常维护时可以拆开端盖清理内部进入的铁屑、油污，添加润滑脂降低棘轮机构的磨损，延长工具的整体使用寿命，不需要因为内部进尘卡滞就整体报废。手柄尾部的悬挂孔设计，可配合安全绳使用，在高空作业场景下将扳手系在安全带上，避免工具坠落引发安全事故，同时也方便在工具架上悬挂收纳，取用十分便捷。
