气动碗式联动引爆执行装置结构设计

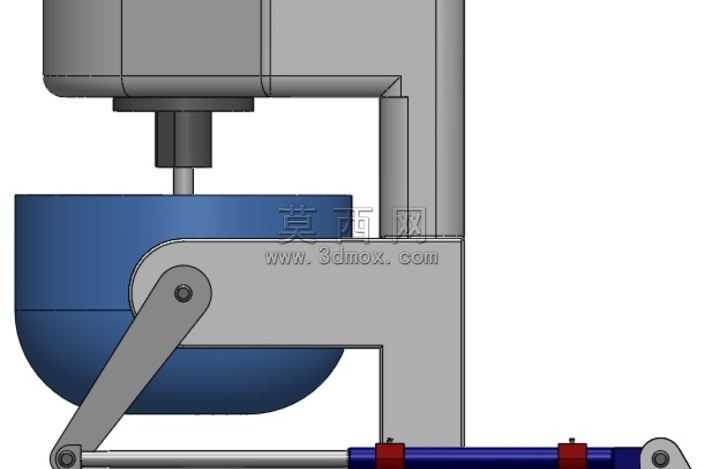

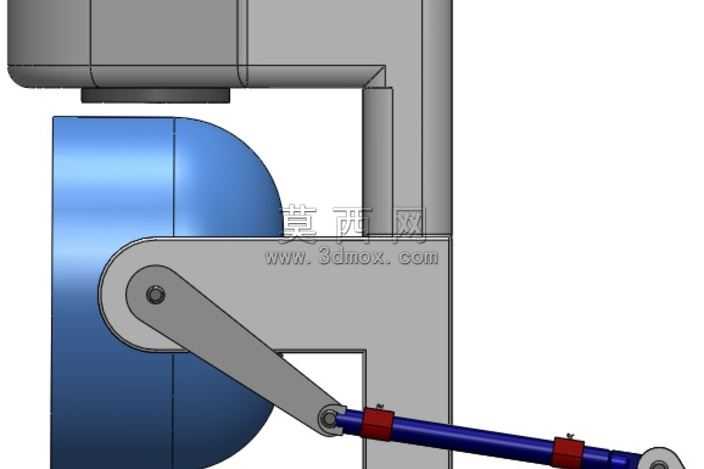

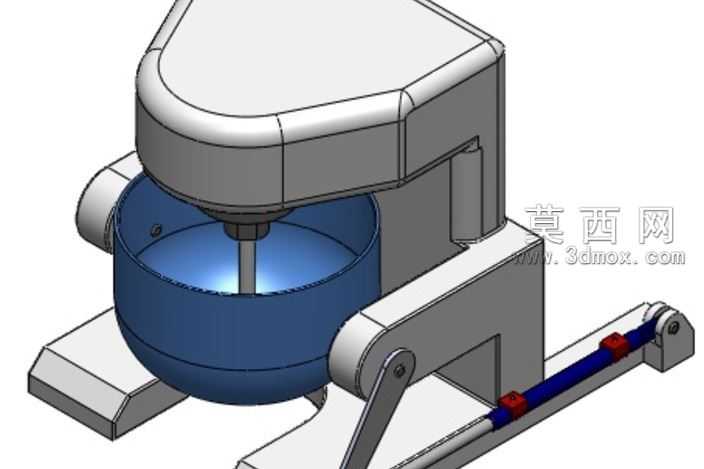

本作品为气动驱动的碗式引爆执行装置三维模型，采用SolidWorks完成全参数化建模，整体建模过程严格遵循机械设计装配逻辑，所有零件均按照实际加工工艺要求绘制特征，无冗余建模线条与无效几何元素。模型整体采用立式悬臂承载结构，上部为圆润过渡的动力承载壳体，壳体边角做了R角倒圆处理，既符合工业设备的安全设计要求，也让外观线条更流畅自然；中部为深蓝色碗状工作腔体，腔体内部设置同轴搅拌执行轴，轴端与腔体底部预留合理工作间隙，避免动作过程中出现干涉；两侧设置铰接式支撑臂，支撑臂与主壳体、下部滑移导轨之间通过铰接销轴连接，所有铰接位置均预留标准轴孔间隙，符合实际装配的公差要求；下部配置长行程气动滑移导轨，导轨上设置两个红色限位锁紧块，可根据动作行程需求调整限位位置，实现不同幅度的引爆动作触发。材质渲染方面，承载壳体、支撑臂、导轨等结构件采用哑光银灰色金属材质，模拟铸铝机加工后的表面质感，碗状腔体采用半哑光深蓝色工程塑料材质，铰接销轴、导轨杆采用亮面金属镀铬材质，红色限位块采用醒目的工程塑料红材质，不同材质的区分清晰直观，既能够明确区分不同功能的零件，也让整体渲染效果贴近真实工业设备的视觉表现。设计思路上，该装置以气动动力作为核心驱动源，将气动执行组件的直线输出通过铰接支撑臂转化为碗体的翻转与内部轴体的联动动作，当气动设备输出动力时，支撑臂带动碗体完成指定角度的倾转，同时内部轴体同步下压，完成预设的引爆触发动作，动作完成后气动组件复位，带动整个机构回到初始待触发位置，整套动作逻辑连贯，结构紧凑，所有运动部件的行程均经过干涉校验，不存在运动卡滞的风险。模型的装配层级清晰，从基础零件到子装配体再到总装配体的逻辑关系明确，可直接用于结构验证、动作仿真以及后续的工程图导出，能够为同类气动触发执行装置的设计提供完整的结构参考。
