铝型材框架手动辊压成型设备结构

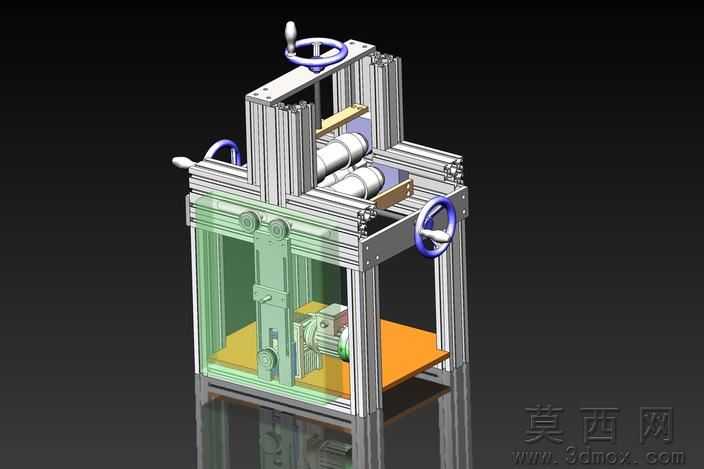

本作品为手动调节式辊压加工设备的三维设计模型，整体采用工业铝型材搭建主体框架，兼顾结构强度与组装便捷性，框架连接处采用标准角件与紧固件完成锁固，保证整体机架的刚性与稳定性，可承受辊压作业过程中的径向作用力。模型建模过程严格遵循机械设计装配逻辑，对每一处结构细节都做了完整还原：设备顶部与侧部分别设置三个手轮调节机构，手轮采用防滑轮辐结构设计，通过丝杠传动副连接上部压辊组件，可实现压辊间距的多维度手动调节，适配不同厚度的待加工工件；中部工作区域设置上下两组平行辊轮，辊轮表面做光滑圆柱面设计，可完成工件的压型、校直或送进作业，辊轮两端通过带座轴承固定在滑动安装板上，滑动安装板与铝型材框架上的直线导轨配合，保证调节过程的运动平顺性，无卡滞偏移问题。设备下部为动力与传动容纳腔，采用半透明绿色防护板做围蔽，既可以直观展示内部的传动结构布局，也能起到安全防护作用，避免作业过程中人员接触运动部件；腔体内设置驱动电机与齿轮传动组，可将动力传递至下部主动辊轮，配合上部从动压辊完成工件的连续加工，底部设置橙色安装托板，用于固定动力组件，同时预留了安装维护的操作空间。渲染阶段对不同部件做了差异化材质赋予：铝型材框架采用磨砂银白金属材质，还原工业铝型材的真实表面质感；手轮采用蓝紫色工程塑料搭配金属镀铬握柄，突出操作部件的识别度；防护板采用半透明磨砂亚克力材质，兼顾通透感与遮挡效果；辊轮、丝杠、轴承等传动部件采用亮面镀铬钢材材质，体现金属加工件的光洁度；底部托板采用哑光橙色烤漆材质，形成清晰的视觉层次。整体设计思路围绕小型手动加工设备的实用需求展开，在保证功能完整的前提下简化结构复杂度，所有调节机构都设置在设备易操作的外侧位置，无需额外工具即可完成参数调整，适合小批量工件的加工作业或教学演示使用，模型完整还原了设备的装配关系与运动逻辑，可直接用于结构验证、作业演示或加工参考。
