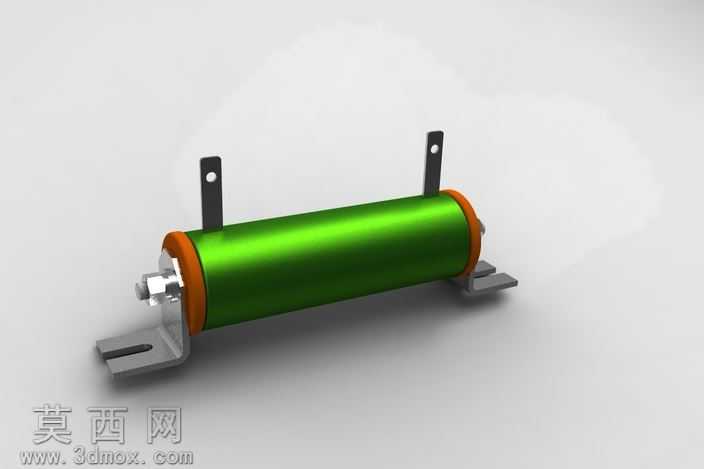

带安装支架的50W功率型线绕电源电阻

本模型为额定功率50W的功率型线绕电源电阻三维建模成果，建模过程严格遵循工业级电子元器件的实际生产尺寸规范，采用SolidWorks完成全参数化结构搭建，可直接用于电气设备装配仿真、结构干涉校验等工程场景。建模阶段首先梳理电阻的核心结构组成，将整体拆分为陶瓷基体、电阻绕组、绝缘封装层、端盖接线结构、安装固定支架五大独立模块，各模块间采用贴合实际装配逻辑的配合约束，既保证模型可编辑性，也能还原真实产品的装配关系。陶瓷基体作为电阻的核心承载结构，建模时采用圆柱凸台拉伸命令生成基础柱体，对两端与端盖配合的位置做精确的公差预留，还原陶瓷材质表面哑光、略带细微颗粒质感的特征；电阻绕组部分采用螺旋扫描命令生成，严格匹配50W功率对应的线径、匝数与螺距参数，还原金属电阻丝紧密缠绕在陶瓷基体上的真实形态，绕组两端与金属端盖的连接位置做焊接贴合处理，避免出现结构穿模问题。绝缘封装层采用绿色耐高温绝缘漆材质，建模时在陶瓷基体与绕组外侧做等距包覆拉伸，对两端与端盖衔接的位置做圆弧过渡处理，渲染阶段为该层赋予高饱和度的半光泽绿色材质，添加细微的漆面反光效果，还原真实电阻封装层光滑、色彩均匀的外观特征。两端的金属端盖采用拉伸加倒角命令制作，端盖中心的接线螺栓、螺母结构采用螺纹扫描命令生成标准螺纹特征，端盖与封装层衔接的橙色绝缘垫圈单独建模，赋予哑光橙色橡胶材质，还原垫圈的密封绝缘作用。底部的安装支架是本模型的重点结构之一，采用钣金模块建模完成，先绘制支架的展开轮廓草图，通过基体法兰、折弯、边线法兰等命令生成L型支撑结构与顶部的固定耳片，对耳片上的安装孔做精确的位置定位与孔径设置，支架底部的安装脚做折弯避让处理，还原真实钣金支架的冲压成型特征，渲染阶段为支架赋予镀锌金属材质，添加细微的磨砂纹理与金属反光，还原五金支架的金属质感。整体渲染采用工作室柔光环境，通过三点布光突出电阻的圆柱曲面形态，对绿色封装层、金属端盖、钣金支架的材质反光度做差异化调整，让不同结构的材质区分度更清晰，同时在模型底部添加柔和的投影效果，提升模型的真实感与立体感。建模过程中对所有安装配合面、接线位置的尺寸做了反复校验，确保模型的结构尺寸与工业实际产品一致，可直接用于电气控制柜、电源设备、工业自动化设备的三维装配设计中，也可作为电子元器件教学演示的可视化素材使用。
