带弹性缓冲结构的凸缘联轴器三维设计

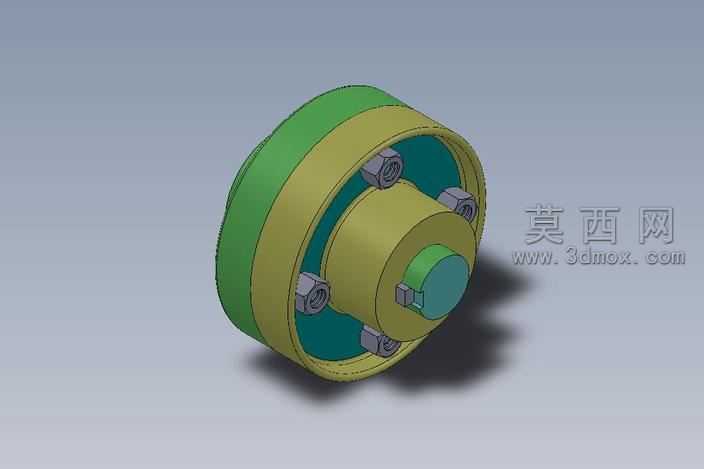

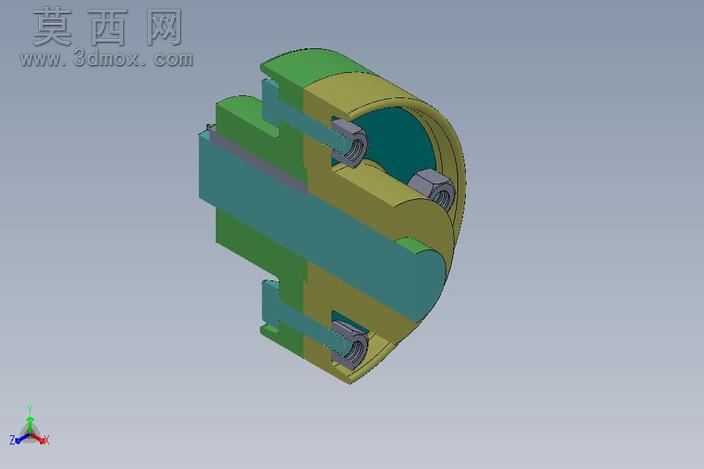

本作品为带弹性缓冲环的凸缘联轴器三维建模成果，建模过程依托参数化设计思路完成，首先梳理凸缘联轴器的核心传动逻辑：依靠两个带凸缘的半联轴器对接，通过周向均布的紧固件实现扭矩传递，同时在两半联轴器对接端面之间增设弹性缓冲环，补偿两轴安装过程中产生的微量径向、角向偏移，吸收传动过程中的冲击振动，优化传动平稳性。建模阶段先绘制半联轴器的轴向截面草图，通过旋转特征生成半联轴器的基体结构，精准定位轴孔、键槽的尺寸位置，保证与传动轴的配合精度；随后在半联轴器的凸缘端面上，按照圆周均布的规则绘制螺栓过孔与定位沉孔，通过圆周阵列特征快速生成全部安装孔位，保证孔位的位置度符合装配要求。弹性缓冲环采用环形拉伸特征建模，尺寸与两半联轴器的对接端面完全匹配，安装后可填充两半联轴器之间的装配间隙。周向紧固件单独建模后，按照装配关系逐一配合到对应孔位，还原真实的装配状态。材质渲染阶段，对金属材质的半联轴器、紧固件赋予哑光金属漆材质，还原钢制零件的表面质感，对弹性缓冲环赋予高饱和度的绿色橡胶材质，清晰区分不同功能的零件，对接端面的内侧结构赋予深青色金属材质，强化结构的层次区分。建模过程中严格遵循机械设计的公差配合要求，轴孔与键槽的尺寸参考常规传动轴的配合标准设计，螺栓孔的孔径与螺栓公称尺寸保留合理的装配间隙，保证虚拟装配过程中无干涉问题。整体模型完整还原了带缓冲结构凸缘联轴器的全部细节，包括半联轴器的轴端定位台阶、键槽的倒角结构、螺栓头部的六角特征、弹性环的环形贴合面，可用于机械传动结构的教学演示、装配仿真验证，也可作为传动系统设计的参考模型，帮助设计人员直观理解该类联轴器的装配关系与工作原理，为后续的工程图导出、有限元分析提供基础的三维模型支撑。
