不锈钢螺栓螺母垫片紧固件三维设计

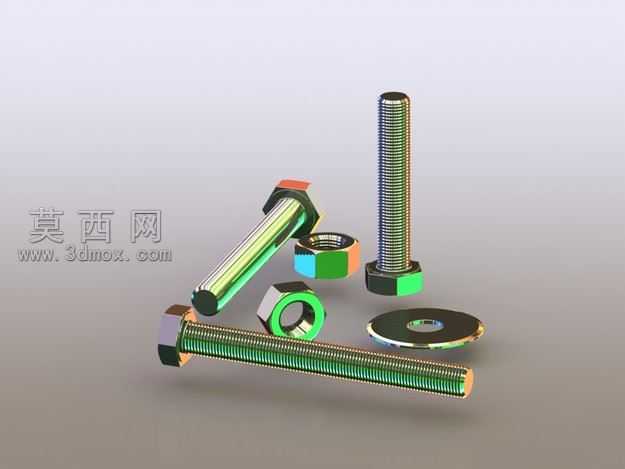

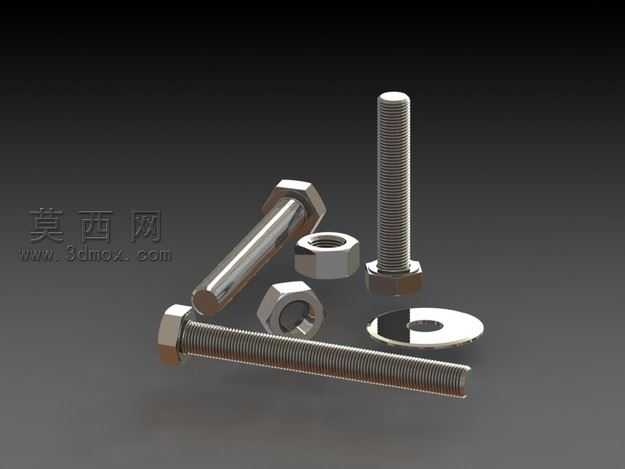

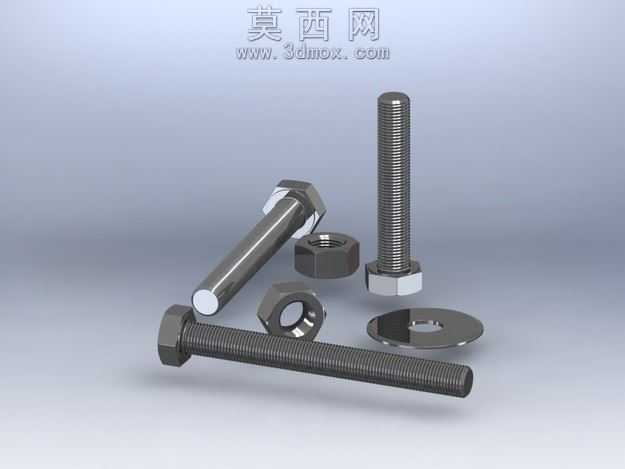

本作品为不锈钢紧固件套装的三维建模设计成果，涵盖外六角螺栓、六角螺母、平垫圈三类常用机械连接零件，建模过程严格遵循机械设计标准中紧固件的尺寸规范，对各零件的结构细节进行了精准还原。建模阶段首先基于紧固件的公称尺寸参数绘制二维截面草图，针对螺栓部分，精准绘制外六角头部的正六边形轮廓、螺杆的圆柱轮廓以及螺纹牙型的截面形状，通过螺旋线扫描切除的方式生成连续规整的外螺纹结构，还原螺纹的牙距、牙高参数，同时对螺栓头部与螺杆衔接处的倒角、螺栓末端的倒角结构进行精细化处理，避免模型出现尖锐棱角，符合实际零件的加工工艺特征。针对螺母部分，先绘制正六边形外轮廓与内孔圆柱轮廓，通过螺旋线扫描切除生成匹配螺栓规格的内螺纹结构，同时还原螺母两端的倒角细节，保证螺母与螺栓装配时的贴合度。针对平垫圈部分，绘制同心圆环截面后拉伸生成实体，对垫圈内外圈的边缘做倒角处理，还原平垫圈的标准结构形态。材质与渲染阶段，为所有零件赋予312不锈钢材质，调整材质的金属度、粗糙度参数，还原不锈钢材质特有的银灰色金属光泽与轻微反光特性，同时对螺纹表面的细微纹理、零件表面的机加工质感进行材质细节调整，避免材质表现过于光滑失真。场景搭建时采用深灰色渐变背景，搭配柔和的多光源布光方案，主光源从侧上方照射，突出零件的轮廓与金属反光，辅助光源补充暗部细节，避免阴影过重遮挡结构，最终渲染出的效果清晰展现各零件的形态特征与装配关系，可用于机械设计教学、紧固件选型展示、产品装配演示等场景，整套模型结构严谨，尺寸符合通用紧固件标准，具备较高的实用参考价值。
