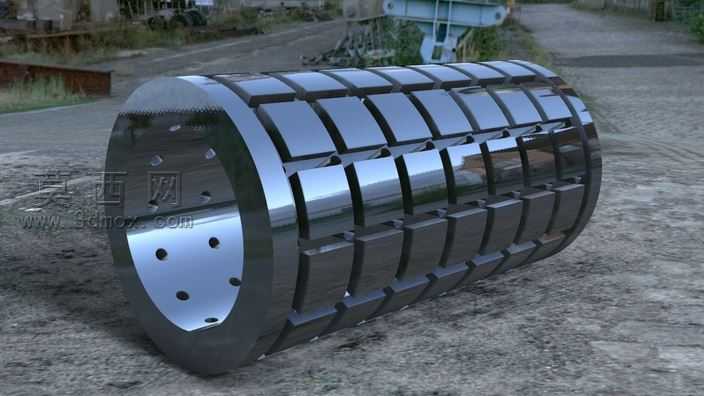

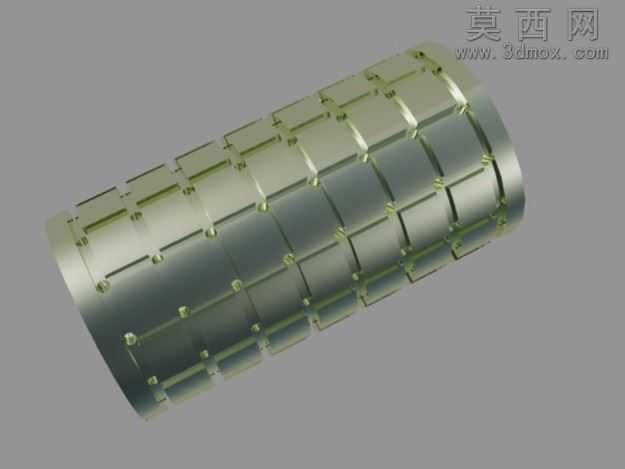

本作品为航空领域使用的空气轴承沟槽结构三维模型,建模过程严格遵循航空精密零部件的设计规范,依托三维建模软件完成全参数化构建,确保模型各部分尺寸精度符合航空零部件的公差要求。建模初期先梳理空气轴承的核心功能逻辑,明确沟槽结构作为气膜承载关键部位的作用,通过草图绘制完成轴承基体的回转轮廓,利用回转特征生成轴承的筒状基体结构,再针对周向排布的沟槽单元进行单独特征构建,通过线性阵列结合圆周阵列的方式,完成多排多列沟槽的均匀排布,确保每一处沟槽的尺寸、间距、深度完全一致,避免阵列误差影响后续的气膜均匀性。在材质设置环节,针对航空轴承常用的高硬度合金钢材特性,调整材质的金属度、粗糙度参数,还原金属零件经过精密磨削后的表面质感,端面的安装孔位通过孔特征精准定位,完全匹配航空轴承的安装固定需求,孔位的倒角、沉头结构都按照实际加工标准进行还原,保证模型具备生产参考价值。渲染阶段采用写实工业场景环境,添加柔和的环境光与定向补光,突出金属表面的高光反射与沟槽的立体结构,清晰展现每一排沟槽的排布规律与基体的厚重质感,通过光影层次区分轴承的端面法兰结构与筒身工作区域,让观看者可以直观理解该轴承的结构分区。设计过程中重点考量空气轴承的气浮支撑原理,沟槽的走向、截面形状都经过反复调整,确保气路通畅、承载均匀,整体模型无破面、无重叠特征,所有特征参数可编辑,能够直接用于后续的工程图生成、仿真分析或者3D打印验证,为航空类空气轴承的设计优化、教学演示提供直观的三维数字化参考。
