森精机四轴Y轴同步加工结构设计

　　在精密零件多轴加工场景中，这类四轴同步结构主要适配中小型立式加工中心的升级改造需求，针对带周向均布特征、复杂空间角度孔系、异形曲面轮廓的零件加工，解决传统三轴加工需要多次装夹找正带来的精度累积误差问题，常见于小型精密阀体、汽车精密接插件模具镶件、医疗精密结构件的批量加工工序中。从实际加工用途来看，这套结构承担的是机床第四轴的回转分度与Y轴方向的同步进给匹配功能，能够在加工过程中实现回转角度与直线进给轴的实时联动，避免四轴加工过程中出现的进给不同步导致的过切、表面振纹问题，尤其适合小直径刀具的高速精加工工况，能有效降低刀具在周向进给时的切削负载波动。从功能特性上看，该结构的回转定位采用端齿盘定位与伺服驱动结合的设计思路，常规分度精度可以控制在±5秒以内，重复定位精度不超过±2秒，Y轴方向的进给采用线性导轨导向配合滚珠丝杠传动，进给过程中的反向间隙控制在0.002mm以内，同步控制逻辑上通过机床后处理器的坐标转换，将工件坐标系下的空间轨迹自动拆解为X/Y/Z直线轴与回转轴的联动指令，不需要操作人员手动编写四轴联动代码，降低多轴加工的编程门槛。设计过程中首先考虑的是安装边界的适配性，整套结构的底座安装孔位完全匹配常规加工中心的T型槽间距，不需要对原有工作台进行二次打孔改造，安装时仅需要通过压板固定即可完成定位，整体安装高度控制在180mm以内，不会过多占用机床的Z轴有效行程，对于Z轴行程500mm的常规立式加工中心，

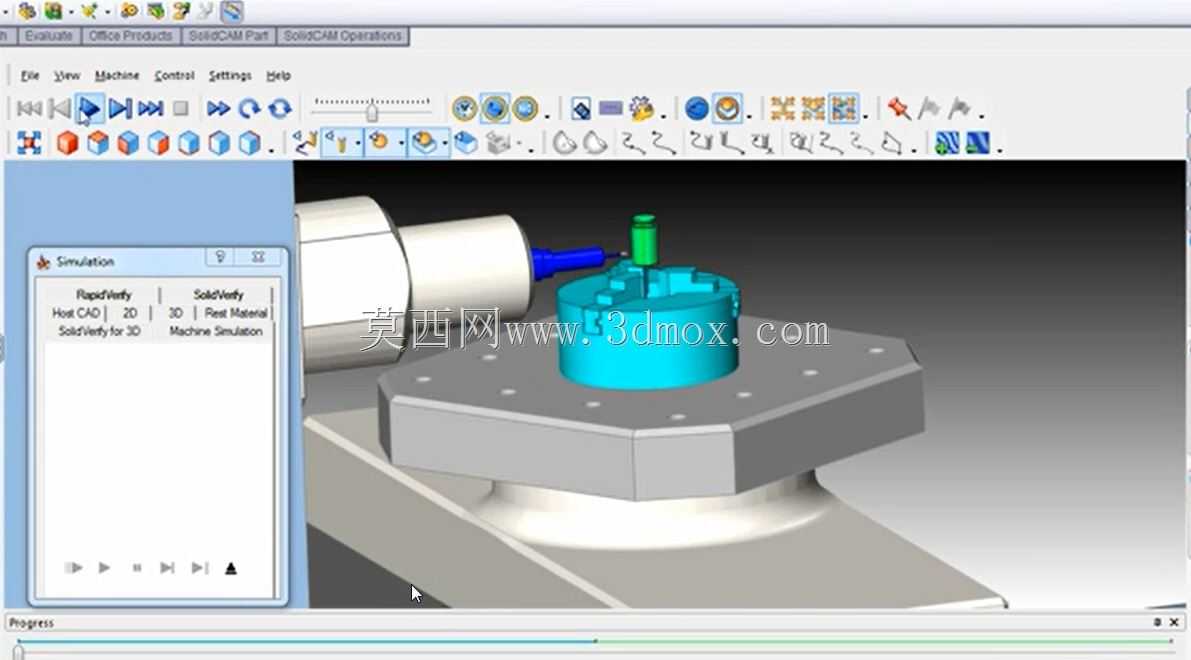

　　安装后剩余的加工行程依然可以满足直径200mm以内零件的全工序加工需求。结构的回转台采用八角形的台面设计，相比传统圆形台面，八角形的侧边可以方便安装平口钳、三爪卡盘等常规工装，台面上的定位孔采用标准孔距的螺纹孔阵列，孔距公差控制在±0.01mm，能够直接适配标准夹具的定位销安装，不需要额外制作过渡连接板。在结构的刚性设计上，回转支撑部分采用交叉滚子轴承作为承载部件，相比传统的深沟球轴承组合，交叉滚子轴承可以同时承受径向、轴向以及倾覆力矩，在进行大切削量的粗加工时，不会出现台面晃动导致的让刀问题，轴承的预紧量在装配时通过端盖的锁紧螺母进行调整，预紧力控制在轴承额定动载荷的8%左右，既保证刚性又不会因为预紧过大导致回转阻力升高。

　　Y轴方向的传动部分采用丝杠预拉伸的安装方式，丝杠两端采用固定支撑结构，预拉伸量根据丝杠的长度设置为0.03mm，能够有效抵消加工过程中丝杠发热导致的热伸长，保证长时间连续加工时的进给精度稳定性。同步控制的匹配上，这套结构对应的后处理器会自动处理回转轴的最短路径选择，避免加工过程中出现回转轴超程回转的问题，同时会自动对进给速度进行折算，保证回转轴回转过程中刀具与工件接触点的实际进给速度与编程速度一致，不会因为回转轴的角度变化导致切削速度波动，影响加工表面质量。在实际的安装调试过程中，只需要将结构固定到机床工作台后，通过百分表找正台面的平面度与X轴方向的平行度，将对应的参数输入到机床控制系统中，再配合后处理器的文件配置，

　　就可以直接投入使用，不需要进行复杂的参数调试。日常使用过程中，回转台的密封采用双层迷宫式密封结构，能够有效阻挡加工过程中的切削液、金属碎屑进入轴承内部，延长维护周期，润滑点采用集中式注油设计，日常维护只需要定期通过注油嘴加注润滑脂即可，不需要拆解结构进行保养。针对小批量多品种的加工场景，这套结构可以快速更换不同的装夹工装，台面的八角形设计让工装的安装方向可以灵活调整，不需要重新找正结构本身的位置，能够有效缩短换产的准备时间，对于加工车间的柔性生产适配性较强。在加工带斜孔、斜槽类零件时，不需要制作专用的角度工装，只需要通过回转轴的角度分度就可以完成加工，减少专用工装的制作成本与制作周期，同时避免角度工装本身的制造误差对零件加工精度的影响。
