龙门式数控加工设备结构与运动仿真设计

　　这款龙门构型的加工设备，主要面向中小型精密零件的铣削、钻孔、轻量切削加工场景，常见于小型模具加工车间、职业院校数控实训工位、非标零件打样工坊这类对设备占地、加工精度有均衡要求的使用场景。区别于大型龙门机床的重载设计，该设备的整体构型采用固定工作台搭配移动龙门梁的布局，工作台直接落地安装，不需要额外做高强度的地基预埋，普通硬化水泥地面即可满足安装承重要求，整体安装边界控制在长2.2米、宽1.6米、高2.1米的范围内，对于厂房层高不足3米、车间面积紧张的小型加工场景适配性很强。

　　从结构设计逻辑来看，该设备的Z轴加工头搭载在可沿横梁横向移动的滑座上，横梁整体通过两侧的立式支撑座实现纵向进给，三个运动轴的传动均采用滚珠丝杠搭配线性导轨的组合，X轴（横梁纵向移动）的导轨安装在工作台两侧的床身基座上，单根导轨长度覆盖工作台全行程，两侧支撑座的丝杠副采用同步带联动设计，避免横梁移动过程中出现偏载卡滞的问题；Y轴（滑座横向移动）的导轨内嵌在横梁的矩形截面安装槽内，滑座整体采用包络式结构卡在横梁上，即使Z轴下探到最大行程位置，滑座的重心也始终落在导轨支撑范围内，不会出现倾覆力矩过大影响加工精度的情况；Z轴主轴滑枕采用矩形导轨导向，主轴安装端面预留了标准的ER夹头安装位，可适配不同直径的铣刀、钻头，满足不同工序的加工需求。

　　设备的床身工作台采用整体铸铁件结构，工作台面加工有均匀分布的T型槽，可直接通过压板装夹待加工工件，最大装夹工件尺寸控制在长1.2米、宽0.8米、高0.3米范围内，承重上限为200kg，完全覆盖小型塑料模具、铝合金结构件、教学实训样件的加工需求。两侧的立式支撑座内部集成了走线拖链，所有动力线、信号线均通过拖链规整排布，避免设备运动过程中出现线缆拉扯、磨损的问题，拖链的弯曲半径经过核算，完全适配各轴的最大行程，不会出现行程末端线缆拉扯受力的情况。

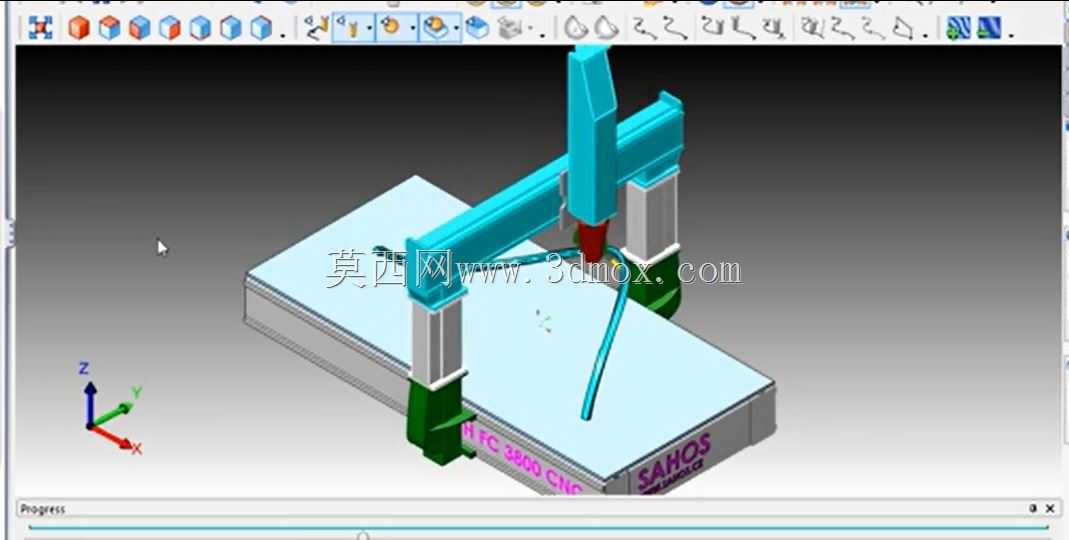

　　在运动仿真的设计层面，该结构完全还原了实际设备的运动逻辑，各轴的进给速度、行程限位、主轴转速范围都按照实际设备的参数做了匹配，仿真过程中可直观看到各轴的运动干涉情况：比如Z轴下探到最低位置时，主轴端面与工作台面的安全间隙保留了15mm，避免误操作撞坏主轴和工作台；横梁移动到纵向行程两端时，支撑座与床身端部的限位块预留了10mm的缓冲距离，不会出现硬碰撞的问题；Y轴滑座移动到横梁两端时，滑座侧面与支撑座的安全间隙也经过校核，即使加装第四轴回转工装，也不会出现结构干涉。

　　从实际使用的角度来看，该结构的设计充分考虑了小型加工场景的维护便利性，主轴电机安装在Z轴滑枕的顶部，通过同步带带动主轴转动，更换皮带、调整皮带张紧度时不需要拆解大量结构件，日常维护的操作空间充足；各轴的丝杠螺母副都预留了润滑脂注油口，可定期加注润滑脂降低运动磨损，延长设备使用寿命；设备的电控柜安装在右侧支撑座的外侧，与运动部件完全隔离，避免切削液、加工碎屑进入电控柜造成电路故障，电控柜的柜门朝向设备外侧，日常检修线路、更换电气元件时不需要挪动设备周边的工件或工装，操作十分方便。

　　不同于大型工业机床的复杂结构，该设备的整体零件拆分逻辑清晰，所有结构件的安装面都设计了定位销孔，装配时可通过定位销快速确定安装位置，降低装配调试的难度，对于需要做设备改装、加装辅助工装的用户来说，横梁侧面、工作台端面都预留了标准的螺纹安装孔，可直接加装冷却管路、工件定位夹具、自动对刀仪等辅助配件，不需要额外在结构件上钻孔攻丝，大幅降低改装的工作量。在切削加工的刚性表现上，该结构的横梁采用加厚的矩形截面铸铁件，自身的抗扭刚度足够应对铝合金、亚克力、木材等软质材料的高速切削，即使加工45号钢这类硬质钢材，只要吃刀深度控制在1mm以内，也不会出现明显的振刀问题，加工表面粗糙度可稳定达到Ra1.6的水平，满足常规零件的加工精度要求。
