多轮组合式张紧导向滑轮结构

　　这套轮组结构在各类柔性传动系统中应用十分广泛，不管是架空索道的承载导向分支、皮带输送线的张紧调节段，还是起重设备的钢丝绳换向节点，都能看到同类结构的身影。它的核心作用是在柔性件（钢丝绳、平皮带、三角带、同步带等）的传动路径上，同时实现多点位的导向支撑与张紧力自适应调节，避免柔性传动件在长距离布置时出现下垂、跳齿、跑偏、过度磨损等问题。

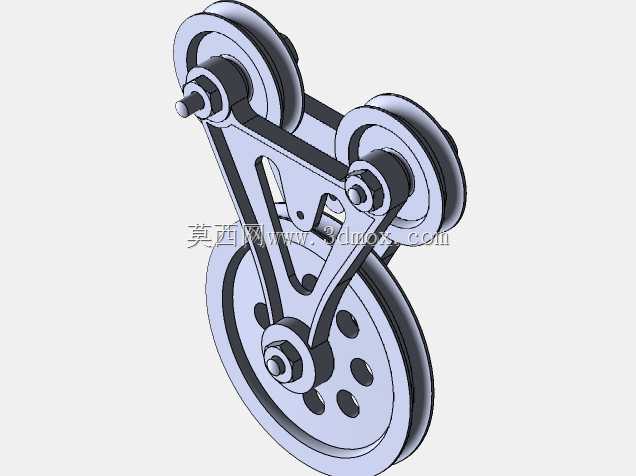

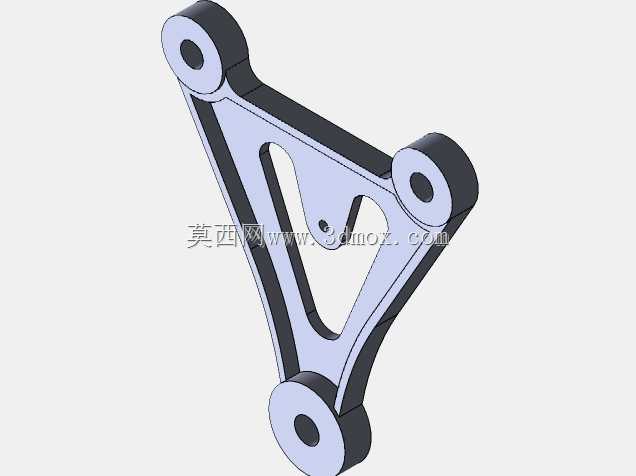

　　从结构设计逻辑来看，整个轮组采用三角铰接式支架作为承载基体，支架本体通过镂空减重设计，在保证结构刚度的前提下尽可能降低自身重量，三个带轮分别布置在支架的三个端点位置，其中大直径带轮作为主承载轮，主要承担柔性件的主要载荷传递，两个小直径带轮作为导向压轮，分别从两个不同角度贴合柔性件的工作面，增大柔性件与主带轮的包角，提升传动过程中的摩擦力传递效率，避免打滑。支架的铰接点设计在靠近主带轮的位置，整个轮组可以绕铰接轴做小角度的摆动，这种浮动式设计能够自动补偿柔性件在运行过程中因磨损、温度变化、载荷波动产生的长度变化，始终保持合适的张紧力，不需要频繁人工调整张紧行程。

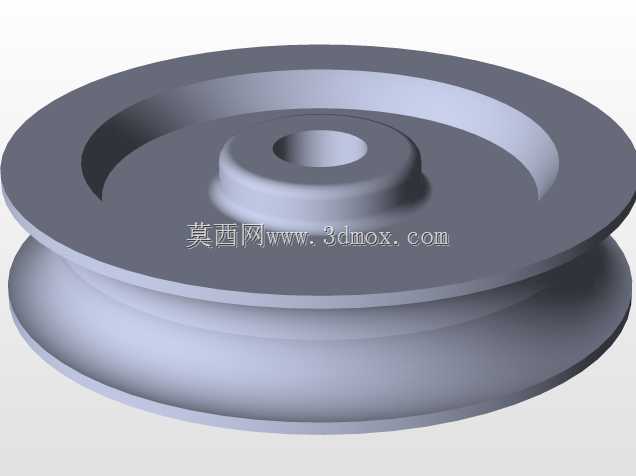

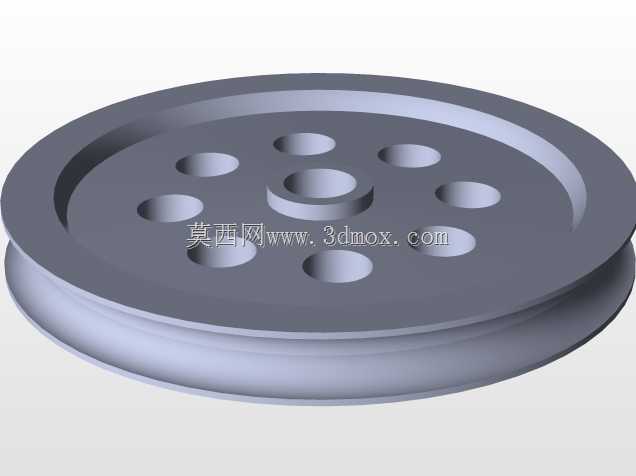

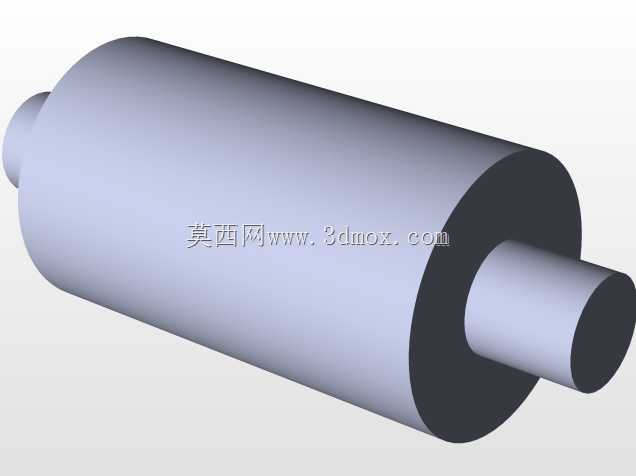

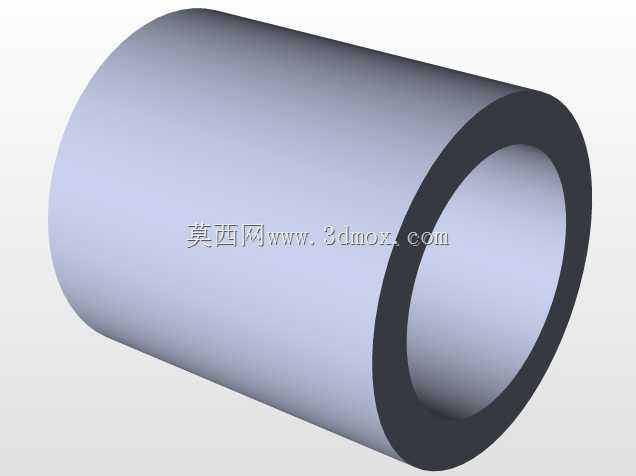

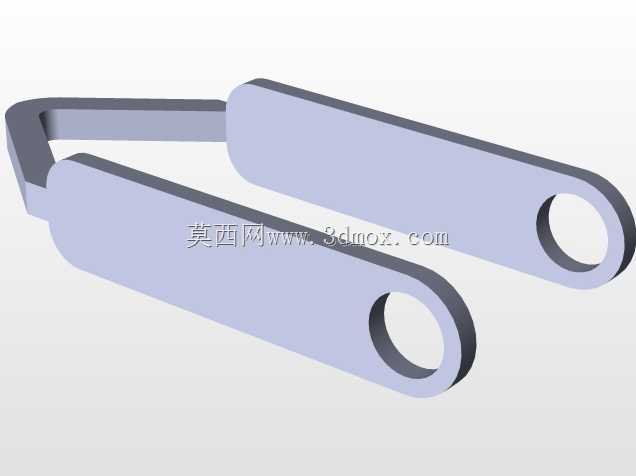

　　每个带轮都采用独立的销轴连接结构，销轴与支架安装孔之间设置有耐磨衬套，降低长期摆动转动带来的磨损，带轮自身的轮缘根据适配的柔性件类型做了对应型面设计，如果适配钢丝绳则会加工出圆弧绳槽，如果适配皮带则会加工出对应的平型或者梯型槽面，保证柔性件在轮面运行时不会出现侧向滑脱。带轮的轮毂位置预留有轴承安装位，可根据载荷等级选配深沟球轴承或者滑动轴承，满足不同转速、不同载荷工况的使用需求。

　　在安装边界方面，这套轮组的安装基准为支架上的铰接安装孔，安装时需要保证铰接轴的轴线与所有带轮的轴线保持平行，同时要保证轮组的摆动平面与柔性件的运行平面完全重合，避免出现偏载导致带轮轮缘异常磨损或者柔性件跑偏。安装位置需要预留足够的摆动空间，保证轮组在整个张紧行程范围内不会与周边的机架、其他传动部件发生干涉。从尺寸适配性来看，主带轮的直径需要根据柔性件的最小弯曲半径确定，避免柔性件绕过带轮时弯曲应力过大导致寿命降低，两个小导向轮的中心距需要根据所需的包角大小计算确定，通常要保证柔性件与主带轮的包角不小于120度，才能保证足够的传动摩擦力。

　　在实际工况使用中，这类轮组结构不需要额外配置张紧弹簧或者配重块，依靠自身支架与带轮的重量即可实现自动张紧，结构十分简洁，维护成本低，只需要定期给铰接销轴和带轮轴承加注润滑脂，检查带轮轮面的磨损情况即可。如果应用在粉尘或者潮湿工况下，还可以在轴承位置加装密封端盖，避免杂质进入轴承内部加速磨损。在进行三维建模时，需要重点校验各个带轮之间的相对位置精度，保证轮槽的共面度误差在允许范围内，同时要做运动仿真模拟轮组在整个摆动行程内的运动轨迹，确认不会出现结构干涉，还要对支架本体做有限元强度校核，保证在最大张紧力载荷下支架的变形量在允许范围内，不会出现刚度不足导致带轮错位的问题。
