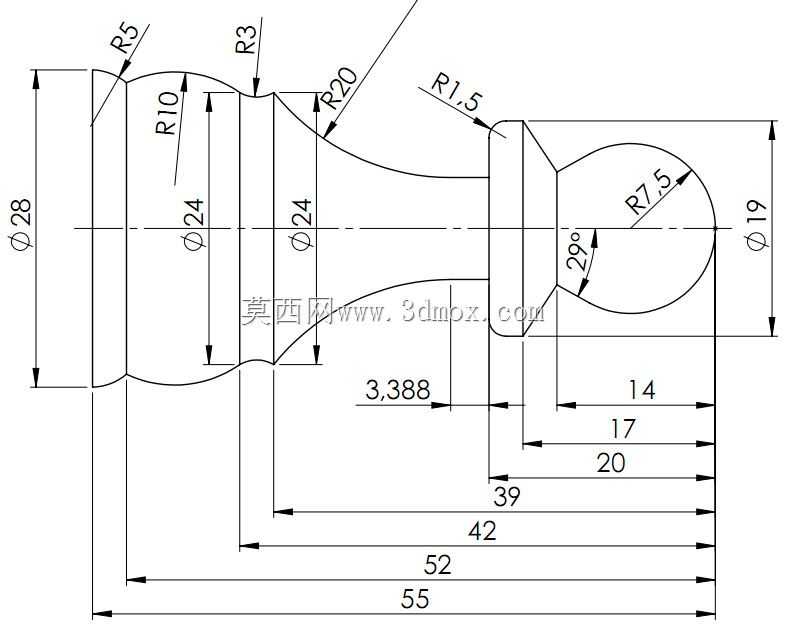

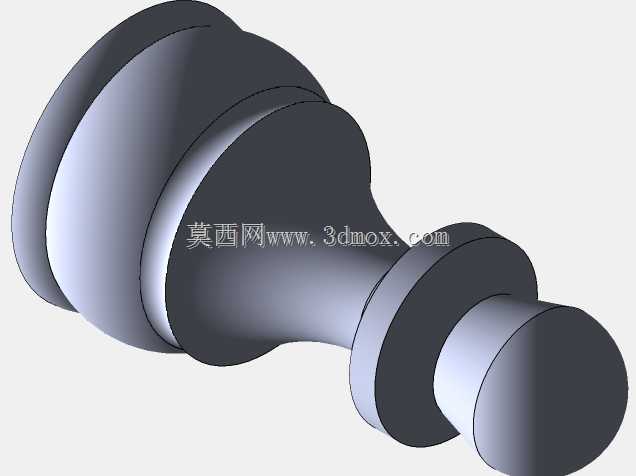

在流体压力检测、小行程位移传感的装配场景里,这类带球面端的回转接头是传感单元和被测管路/机构之间的核心衔接构件,很多现场调试时出现的检测数据漂移、密封面渗漏问题,追根溯源都是衔接接头的结构尺寸没卡准安装边界,或是曲面过渡处的应力集中没处理到位,导致长期受振动、压力脉冲影响后出现形变偏移。从结构细节来看,这个零件整体为同轴回转体构型,总轴向长度控制在55mm,左端为直径28mm的圆柱接入端,端部做R5的圆弧倒角,既可以避免装配时锐边刮伤密封件,也能在插入对应安装孔时起到导向作用,不会因为端面磕碰产生毛刺影响装配精度。接入端向内延伸的第一段轴径为24mm,外轮廓做R10的凹圆弧过渡,这个曲面不是随意设定的——在实际应用中,
这个位置通常要套设O型密封圈或者轴用挡圈,凹弧的曲率刚好匹配常用线径3.5mm的橡胶密封圈的形变轮廓,当接头受压轴向窜动时,密封圈能始终贴合在弧面上,不会被挤入轴肩的直角缝隙里出现剪切破损。再向内的第二段同样是24mm直径的轴段,和前一段之间用R3的凹圆弧槽衔接,这个槽的作用是给卡簧预留安装位,相比直角退刀槽,圆弧槽的应力集中系数要低40%以上,在承受交变拉压载荷的时候,不会在槽根位置萌生疲劳裂纹,适合在有持续振动的设备检测工位使用。从卡簧槽位置再向右,是R20的大曲率平滑过渡锥段,锥段末端收窄位置做R1.5的小圆角过渡,衔接右侧的法兰状定位凸台,凸台右侧伸出的是核心的球面接触端,球面半径为R7.5,
球面和凸台衔接的锥面角度为29度,球面最右端的收尾直径为19mm。这个球面端的设计是整个零件的功能核心:在和传感测头接触的时候,球面可以自动适配测头端面的微小角度偏斜,不需要装配时严格保证接头和测头的绝对同轴,哪怕安装时存在1度以内的角度偏差,球面接触也能保证力的传递是沿轴向传导的,不会因为偏载导致测头内部的弹性元件受侧向力,大幅降低传感单元的零点漂移概率。从安装尺寸链来看,球面顶点到凸台右端面的距离是14mm,凸台厚度为3mm,也就是凸台左端面到球面顶点的距离是17mm,凸台左端面到R20过渡段起点的距离是20mm,到R3卡簧槽的位置是39mm,到左端接入端面的距离是52mm,这些尺寸都是对应标准传感安装座的孔位深度设定的,
装配时只要把卡簧卡入对应卡槽,接头的轴向窜动量就能控制在0.1mm以内,不需要额外加调整垫片来补偿尺寸误差。在加工工艺层面,所有的过渡圆角都做了连续相切的曲面处理,没有直角拐点,不管是用数控车削一次成型,还是后续做表面抛光处理,都不会出现刀具接痕,表面粗糙度能稳定达到Ra1.6的要求,既满足密封面的粗糙度要求,也能减少流体介质在接头表面的残留,在检测洁净气体或者低粘度液体的时候,不会因为表面挂液影响检测响应速度。实际选型适配的时候,要注意这个接头的球面硬度需要和对接测头的接触端面硬度匹配,通常球面端做调质处理到HB220-250即可,如果是用在高压冲击的检测场景,可以在球面端做高频淬火,把表面硬度提升到HRC45以上,避免长期接触撞击出现球面凹坑,导致接触间隙变大影响检测精度。另外在装配的时候,左端R5倒角位置要注意去除加工毛刺,不要让毛刺掉入管路里堵塞传感测头的引压孔,R10凹弧位置安装密封圈的时候,要在密封圈表面涂少量硅脂润滑,避免装配时密封圈被弧面边缘刮切破损,卡簧装入R3槽之后要转动检查,确保卡簧完全卡入槽底,没有局部翘起的情况,不然受轴向压力的时候卡簧可能脱出,导致接头整体被压力推出安装座。
