指虎式握持防护结构三维数模

　　做手持作业类防护构件的设计时，首先要考虑的是握持状态下的受力分布，这款指虎结构的建模，核心是围绕人手四指加掌部的贴合轮廓做的曲面优化。从实际应用场景来看，这类结构常配套在户外作业防护、应急破拆工具的握持端，也可作为特种作业手套的内置加强骨架，避免作业过程中硬物撞击指骨、或是握持工具滑脱造成的损伤。

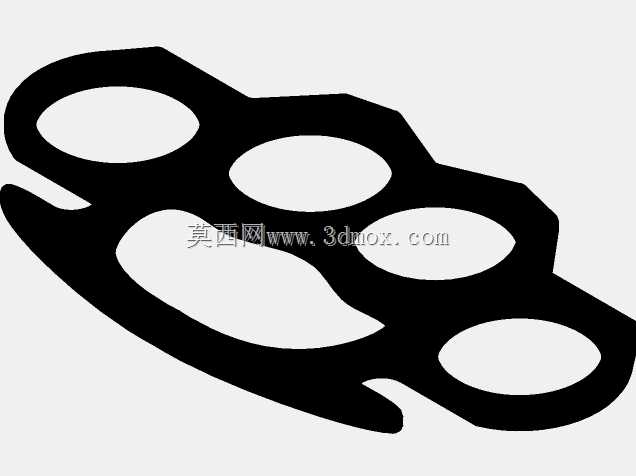

　　设计过程中最先确定的是指孔的排布逻辑，四个指孔并非等直径设计，而是根据人手食指、中指、无名指、小指的近节指骨围度差异做了尺寸区分，中指对应孔位直径最大，小指对应孔位直径最小，每个指孔的边缘都做了R3的圆角过渡，避免长时间握持时硌伤指侧皮肤。掌托位置的曲面是建模时的难点，需要匹配手掌自然弯曲时的大鱼际轮廓，做了内凹12度的弧面偏移，保证握持时整个掌部的受力能均匀分散在构件表面，不会出现局部应力集中压伤软组织的情况。

　　从安装边界来看，这款构件的整体外轮廓宽度控制在110mm，高度方向最大尺寸75mm，厚度方向统一为8mm，既保证了结构强度，又不会因为过厚导致握持时手指无法自然并拢。指孔的中心距按照成年人手的平均指间距设置，相邻指孔中心距为22mm，孔壁与构件外边缘的最小壁厚不小于5mm，按照6061铝合金材质做静力学仿真的话，正面承受1500N的瞬时冲击力时，最大变形量不超过0.2mm，完全满足常规作业的防护需求。

　　结构上没有多余的装饰性特征，所有外轮廓的尖角都做了倒钝处理，下端的两个突出定位耳，是为了配套防护套缝制时做固定点位使用，安装时可以穿过凯夫拉缝线将构件固定在防护手套的夹层内，不会因为手部晃动出现位移。建模时特意将整个构件做了等壁厚处理，适合采用冲压、线切割或是粉末冶金的工艺批量加工，不需要后续复杂的铣削工序，加工成本可控。

　　实际选型适配时，需要注意指孔的尺寸公差，孔位直径的公差控制在±0.2mm即可，不需要过高的加工精度，毕竟外部还要包裹防滑缓冲的泡棉层，泡棉厚度2mm，粘贴后指孔的有效内径刚好匹配对应手指的围度。握持面的粗糙度控制在Ra3.2，既不会过于光滑导致握持打滑，也不会因为粗糙度过高磨损外层的防护套。很多新手建模时容易把指孔做成正圆等直径的结构，实际打样后会发现小指位置卡滞、中指位置过松，这款数模在指孔的轮廓上做了微椭圆处理，长轴方向顺着手指弯曲的方向偏移1.5mm，手指穿入后可以保持自然的弯曲姿态，长时间握持也不会有酸胀感。

　　另外在构件的边缘位置，特意做了1mm的斜边倒角，避免加工后产生的锐边割伤防护套或是手部皮肤，整个模型的曲面都是G1连续过渡，没有碎面、尖角，导入加工编程软件时可以直接生成刀路，不需要额外修补几何特征。从功能特性来说，这款结构除了防护作用外，前端的平直边缘可以作为应急撬动的受力点，在狭小空间作业时可以辅助撬开薄金属片、塑料卡扣，不需要额外携带小型撬具，集成了多种实用功能。
