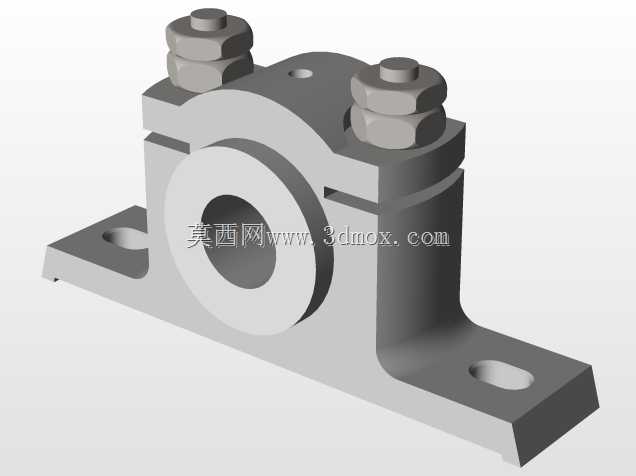

带安装底座的立式夹紧式轴承固定支座结构

　　在常规轻工输送线、小型实验设备、桌面级自动化模组的轴系搭建场景里，这类带安装底座的夹紧式轴承固定支座是出镜率极高的支撑类零件，很多刚接触结构设计的工程师容易把它和标准外球面轴承座混淆，实际上二者的适配场景、锁紧逻辑、安装边界有非常明确的差异。先从实际使用场景说起，这类支座更多用在光轴类导向、低转速传动轴的端部支撑位置，比如小型皮带输送机的从动辊端固定、点胶设备Z轴导向光轴的下端支撑、实验室小型搅拌装置的转轴定位，它不需要适配带外球面的标准轴承，而是直接通过支座本体的开口抱紧光轴或者配套的滑动轴承外圈，省去了额外的轴套压装工序，对于小批量设备试制、需要频繁调整轴位的场景来说，拆装调整的效率比传统螺栓顶紧式支座高很多。

　　从功能特性上拆解，这个支座的结构分为三个核心功能段：底部的安装法兰段、中部的支撑承力段、上部的开口夹紧段。底部安装法兰做了两个长圆形的安装沉孔，注意这里用长圆孔而不是圆孔，是设计时特意留的安装调整余量，现场安装时不需要把孔位打得绝对精准，沿着长圆孔方向可以微调支座的前后位置，补偿机架焊接或者型材拼接带来的位置误差，沉孔的深度刚好能把内六角圆柱头螺钉的头部完全埋入，不会突出底座平面，避免安装后支座底面和安装基面之间出现间隙，导致支撑受力时出现偏斜。中部的支撑承力段做了等壁厚的圆弧过渡，没有留应力集中的直角棱，很多新手建模时容易直接把底座和支撑圈做直角拼接，实际受力时直角位置会出现明显的应力集中，在设备长期运行产生振动的情况下，这个位置很容易出现裂纹，做R3到R5的过渡圆角之后，应力峰值能降低40%左右，完全能覆盖这类支座常规的承力需求。上部的开口夹紧段是整个零件的核心功能区，开口缝的宽度控制在2mm左右，两侧做了带螺纹孔的凸台，凸台上的两个螺栓是夹紧力的施加点，拧紧螺栓时开口缝会产生弹性形变，把内孔的抱紧力均匀施加在穿过的光轴或者轴承外圈上，和侧面单螺钉顶紧的结构相比，这种对向夹紧的方式不会把轴顶偏，能保证轴的同轴度，不会出现轴转动时卡滞、偏心磨损的问题。

　　说回设计思路，做这个零件的三维建模时，首先要确定的是内孔的公称尺寸，这个尺寸直接决定了能适配的轴径，建模时不能直接按轴的公称尺寸做内孔，要考虑抱紧时的形变量，通常内孔直径要比适配轴径大0.02到0.03mm，这样螺栓完全拧紧时，开口收缩的量刚好能把轴牢牢抱紧，不会出现间隙导致轴窜动。然后是安装孔的中心距，这个尺寸属于安装边界尺寸，必须和常用的铝型材安装孔距匹配，比如适配2020型材的话，安装孔中心距要控制在18mm左右，适配3030型材的话中心距要做到28mm，不然现场安装时会出现孔位对不上的问题。上部夹紧螺栓的规格选择也有讲究，内孔12mm以下的支座用M4的内六角螺栓就足够提供夹紧力，内孔12到20mm的要用到M5螺栓，螺栓的拧入深度要保证至少是螺栓直径的1.5倍，避免夹紧时螺纹滑牙。零件的材质通常选6061铝合金做阳极氧化处理，重量轻、防锈性好，夹紧时的弹性形变量足够，不会像铸铁件那样夹紧时容易开裂，要是用在有腐蚀的场景，也可以换成304不锈钢材质，只是重量会大一些，成本也更高。

　　实际选型使用时还要注意几个容易踩的坑：首先是这类支座属于径向支撑类零件，不能承受太大的轴向力，要是轴系有轴向窜动的力，需要额外加轴端挡圈或者顶丝做轴向定位，不能只靠支座的抱紧力承受轴向载荷，不然运行时间长了轴会出现窜动移位。然后是安装时基面一定要平整，要是安装基面有焊接凸起或者杂物垫在底座下面，拧紧安装螺钉时底座会出现形变，导致内孔变成椭圆，轴穿进去之后转动阻力会变大，甚至直接卡滞。还有夹紧螺栓的拧紧力矩要控制，不能用加力杆硬拧，不然开口处的形变超过材料的弹性极限，会出现塑性变形，就算松开螺栓内孔也没法恢复到原来的尺寸，整个支座就报废了，通常M4螺栓的拧紧力矩控制在2.5N·m左右，M5螺栓控制在4N·m左右就足够提供可靠的抱紧力。另外在建模做装配验证时，要注意给上部的夹紧螺栓留出足够的扳手操作空间，不能把支座设计得离旁边的立板太近，不然现场安装时扳手伸不进去，没法拧紧螺栓，很多新手设计时只考虑零件本身的尺寸，忽略了装配工具的操作空间，到实际装机时才发现装不上，只能临时打磨支座或者修改机架，耽误项目进度。

　　从结构优化的角度看，这个支座的中部支撑段还可以做减重槽设计，在不影响结构强度的前提下去掉多余的材料，进一步降低零件重量，不过要注意减重槽不能开得太深，不然会降低支撑段的刚性，轴受力时支座会出现倾斜，影响轴系的运转精度。另外开口缝的位置可以做一个0.5mm的工艺倒角，避免夹紧时缝口的锐边刮伤轴的表面，也能减少应力集中。要是用在需要频繁调整轴高度的场景，还可以把底座的安装长圆孔改成竖直方向的长槽，这样松开安装螺栓就能上下调整支座的高度，调整到合适位置再拧紧，适配性会更强。
