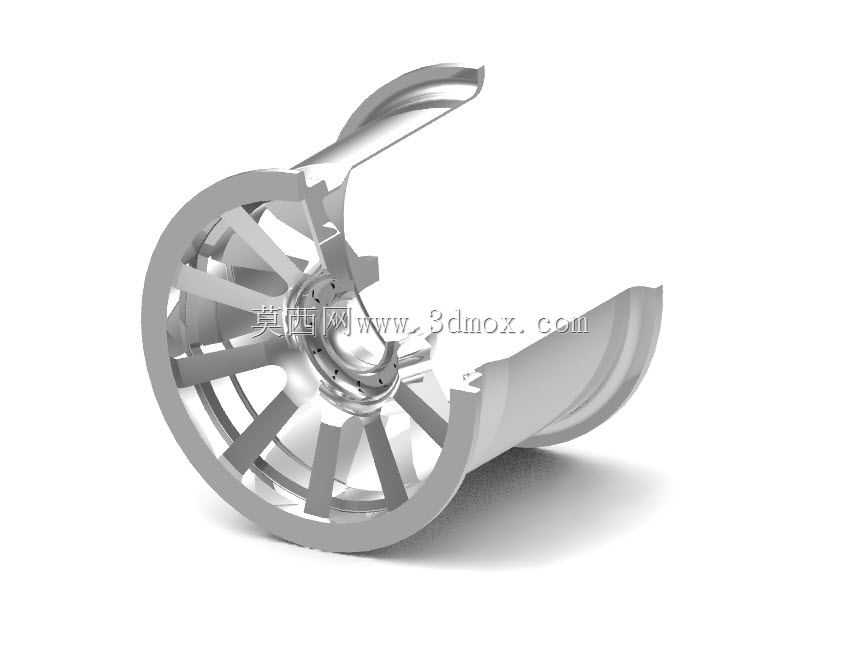

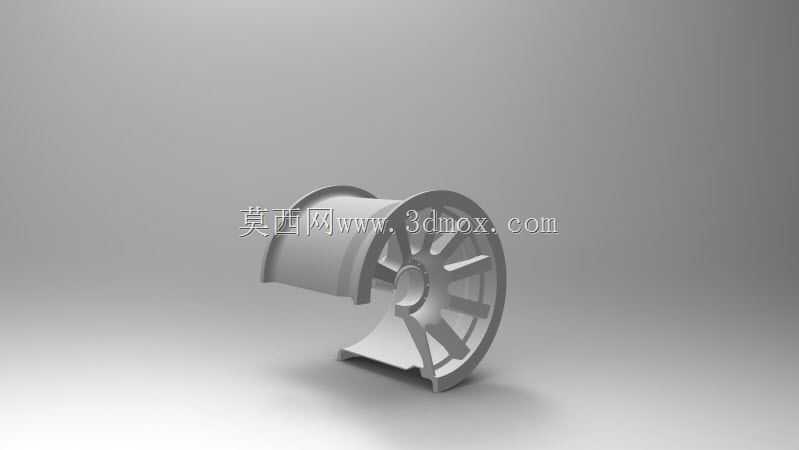

剖面展示的F1赛车车轮结构设计

　　轮辋的导风结构设计会直接影响刹车系统的热衰减速率，剖面结构中预留的气流通道正是为了在行驶过程中引导流经刹车区域的热空气快速排出，避免热量堆积引发的轮胎脱层、刹车效能下降等问题。从功能特性层面分析，该剖面结构清晰展现了轮辋与轮毂的连接辐条布局，这类辐条并非等厚度设计，靠近轮毂安装端的截面更厚，用于传递悬架输出的驱动力与制动力矩，靠近轮辋端的截面逐渐收窄，在保证辐条整体抗弯、抗扭刚度的前提下尽可能削减非必要的材料重量，毕竟车轮属于簧下质量，每降低1kg的簧下重量，对整车操控响应的提升效果相当于降低5-8kg的簧上质量，这也是赛车车轮设计中极致追求轻量化的核心原因。在设计思路上，该车轮采用了中心锁止结构的安装接口，在场地竞速类赛车的行走系统设计中，车轮作为直接连接轮胎与悬架的核心承载部件，其结构合理性直接决定了赛车在极限工况下的动态响应表现，剖面视角的结构展示能够清晰呈现内部各功能区域的布局逻辑，为结构优化、受力分析提供直观的参考依据。这类F1赛车车轮的应用场景完全围绕高速赛道工况展开，需要在300km/h以上的极速行驶、大侧向加速度过弯、重制动载荷冲击的多重极端条件下保持结构稳定性，同时还要兼顾散热效率、轻量化水平与动平衡精度的平衡，和民用车辆车轮的设计取向存在本质差异。从实际用途来看，该车轮除了承担常规的轮胎固定、载荷传递功能外，还要配合刹车系统完成制动热量的导出，F1赛事中碳陶刹车盘工作温度可突破千度，

　　和民用车辆的多螺栓固定方式不同，中心锁止结构只需要单个锁紧螺母即可完成车轮与轮毂轴的固定，能够大幅缩短赛事中换胎作业的时间，同时中心安装面的同轴度精度更容易控制，减少高速旋转时的动平衡偏差。剖面展示的轮辋部分采用了不等宽的前后轮辋设计逻辑，F1赛车前轮负责转向，轮辋宽度相对较窄以减少转向阻力，后轮负责传递驱动力，轮辋宽度更宽以匹配更宽的热熔胎获取更大的接地面积，虽然该剖面展示的是单侧结构，但从轮辋的卷边厚度、胎圈座的圆角设计可以看出，其尺寸精度控制完全匹配赛事专用热熔胎的安装公差，胎圈座的表面粗糙度也经过专门设计，既能够保证轮胎在大侧向力下不发生脱圈，又不会因为过盈量过大导致轮胎安装困难。从安装边界来看，该车轮的中心安装孔直径、

　　安装面的沉台深度都与F1赛车的前轮轴/后轮轴尺寸完全匹配，轮辋的偏距设计经过精确计算，能够保证轮胎接地面的中心与悬架转向节的主销延长线重合，减少转向时的 scrub radius（磨胎半径），降低方向盘的反冲力矩，提升过弯时的转向精准度。辐条之间的镂空区域除了减重作用外，还预留了刹车通风导管的安装空间，车队可以根据不同赛道的刹车负荷需求，调整通风导管的插入深度，控制进入刹车区域的冷却气流量，在低温赛道可以适当减少通风量让刹车系统更快进入工作温度区间，在高速多弯的高负荷赛道则加大通风量避免刹车过热。轮辋的内壁设计有专门的胎压传感器安装位，能够实时监测轮胎内部的压力与温度变化，为车队的策略调整提供数据支撑，

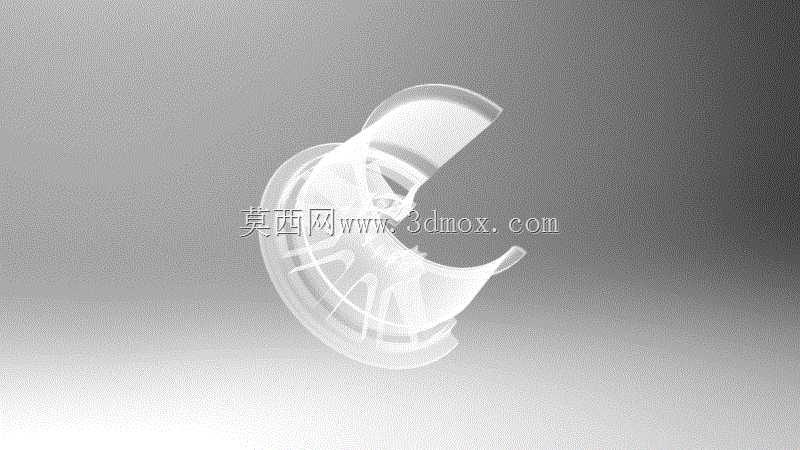

　　剖面结构中可以看到安装位的凸台结构，既保证了传感器安装的牢固性，又不会干扰轮胎的正常装配。在材料应用层面，这类车轮通常采用高强度锻造镁合金材质，相比铝合金材料拥有更高的比强度，在相同结构强度下重量可以降低30%左右，剖面中展示的壁厚变化是经过拓扑优化后的结果，通过有限元分析模拟不同工况下的应力分布，在应力集中的区域增加壁厚，在低应力区域尽可能减薄，实现材料利用率的最大化。需要注意的是，这类赛车车轮的设计完全不考虑民用道路的耐用性需求，其设计寿命仅满足一场赛事的使用里程，不需要应对长期的疲劳载荷、路面碎石冲击等民用场景的问题，所有的结构设计都围绕赛事工况下的性能表现展开，这也是其结构看起来相对“单薄”的核心原因。从剖面的X射线渲染效果可以清晰看到内部的加强筋布局，这些加强筋分布在辐条与轮辋的连接位置、轮毂安装面的背面，用于抵消大扭矩传递时产生的结构形变，避免车轮在极限工况下出现辐条断裂、轮辋变形等失效问题。轮辋的气门嘴安装位置也经过专门的位置优化，布置在两根辐条之间的区域，避免在换胎作业时被快速更换的轮胎枪碰损，同时气门嘴的伸出长度也经过控制，不会突出轮辋表面过多，减少高速行驶时的空气阻力。
