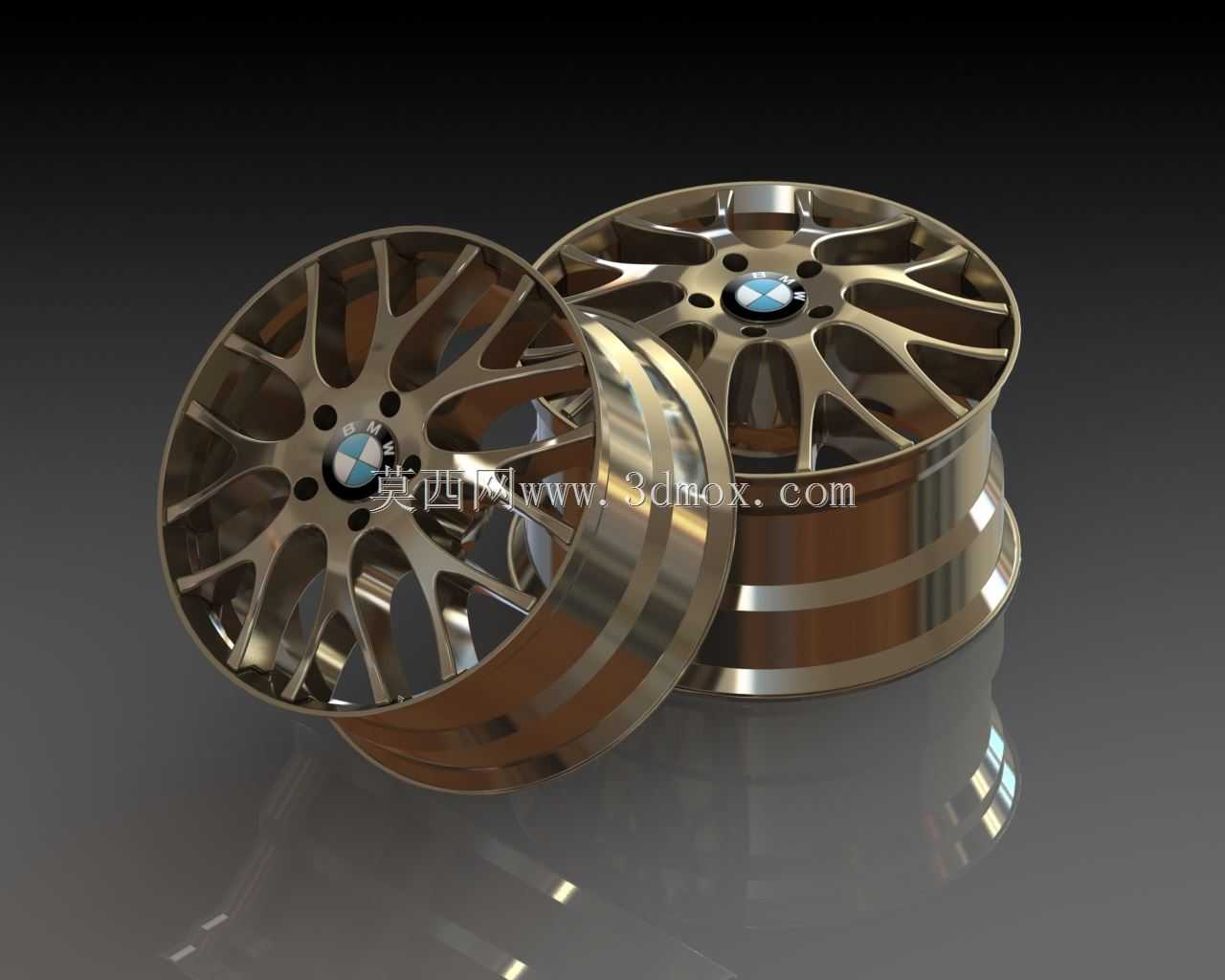

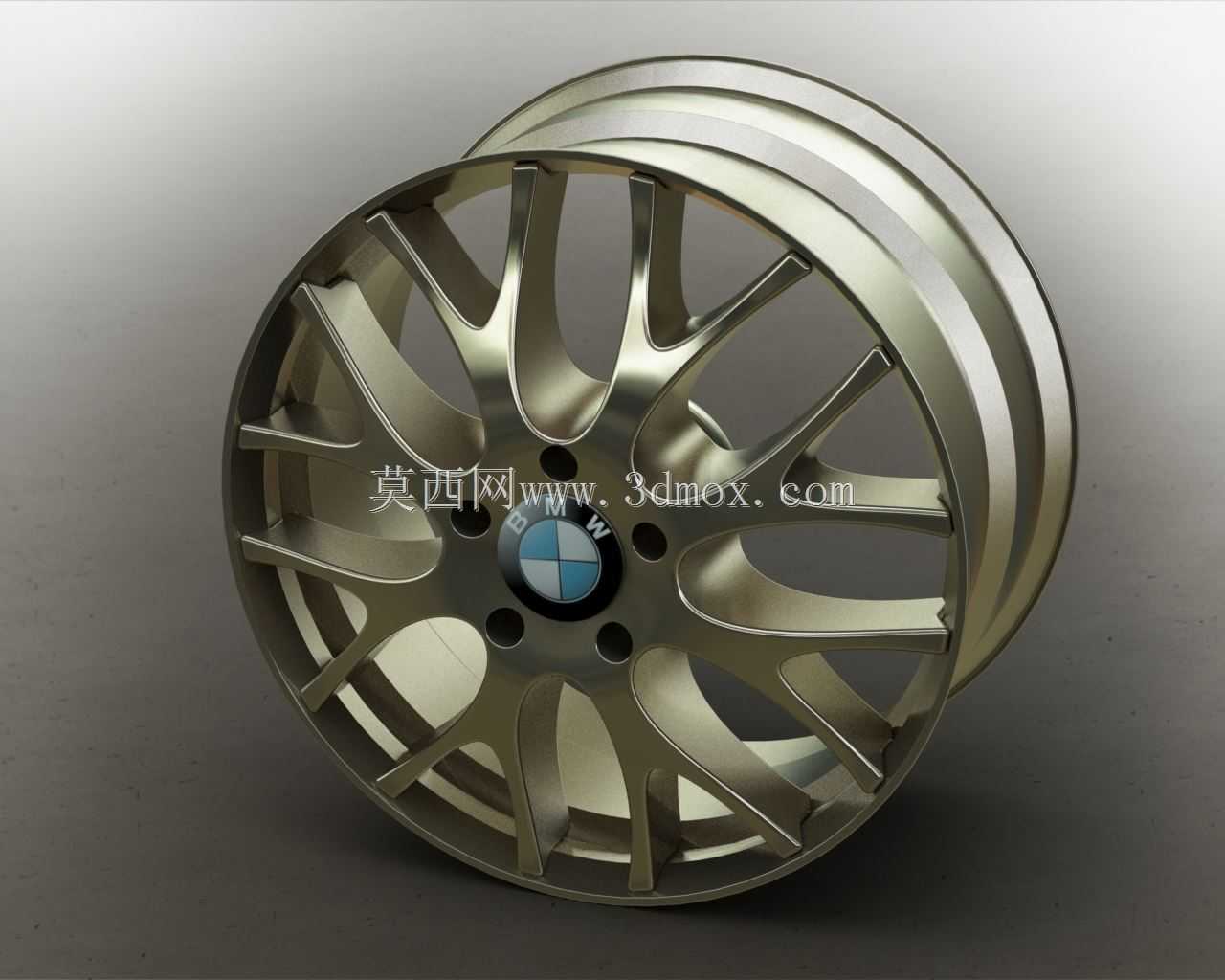

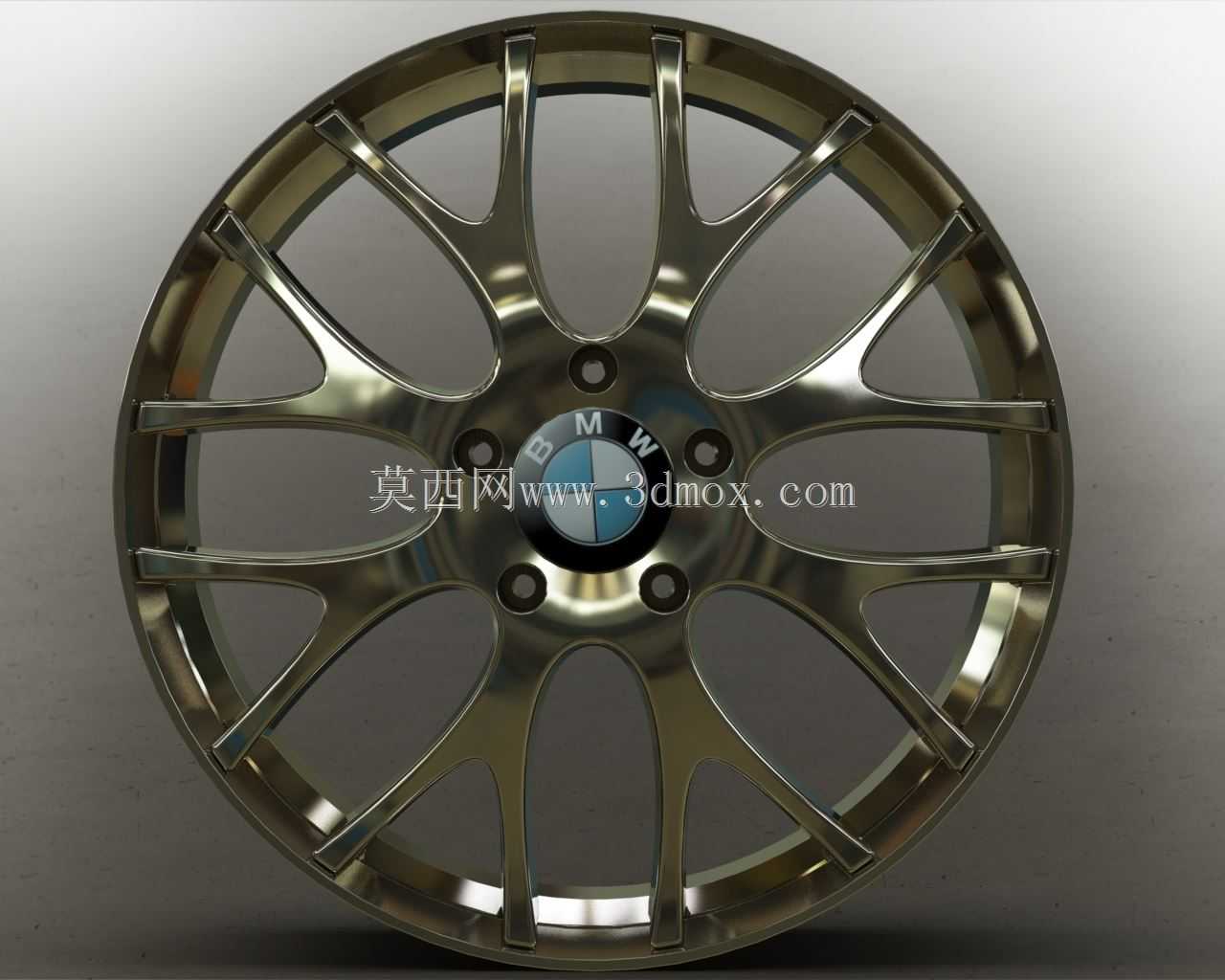

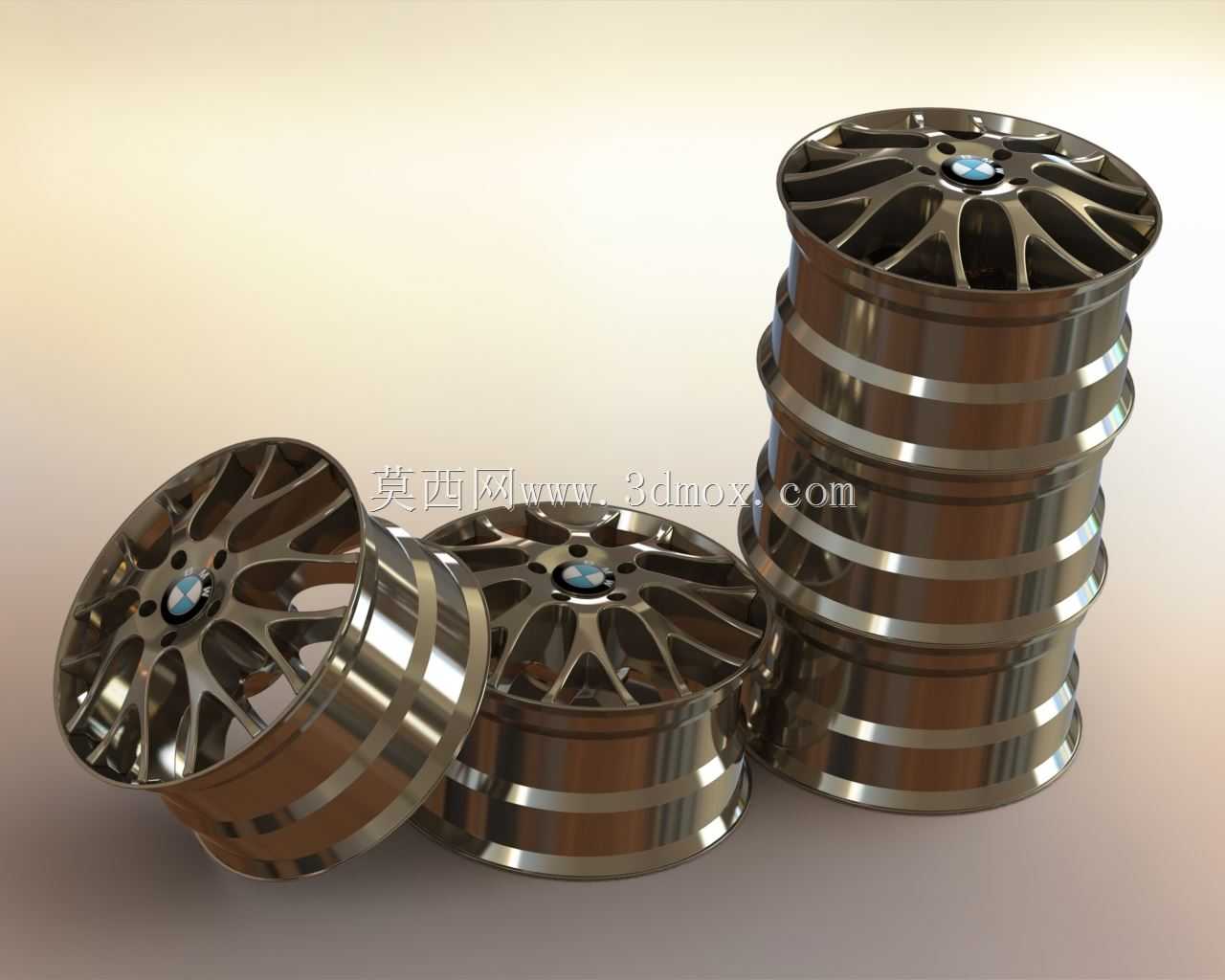

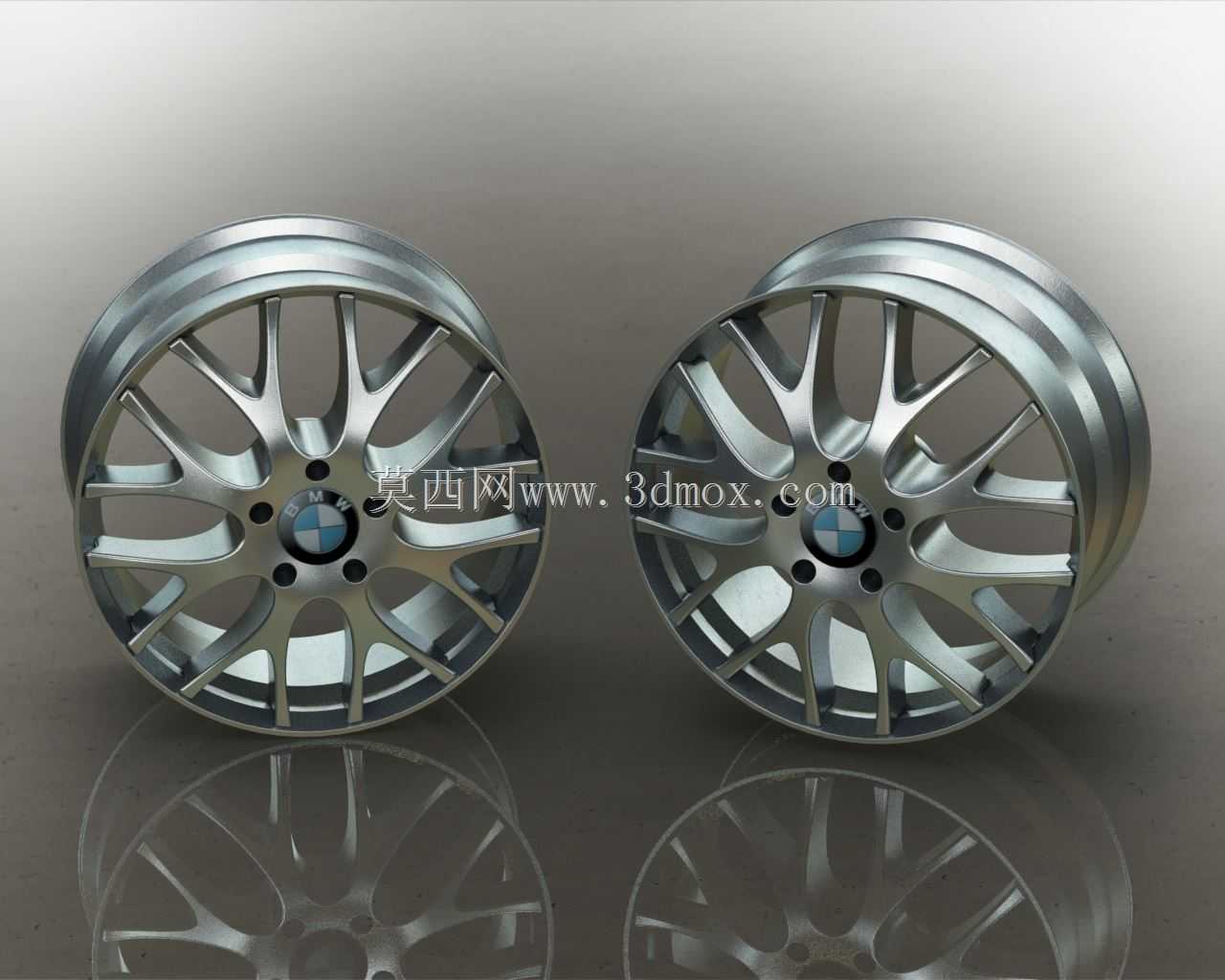

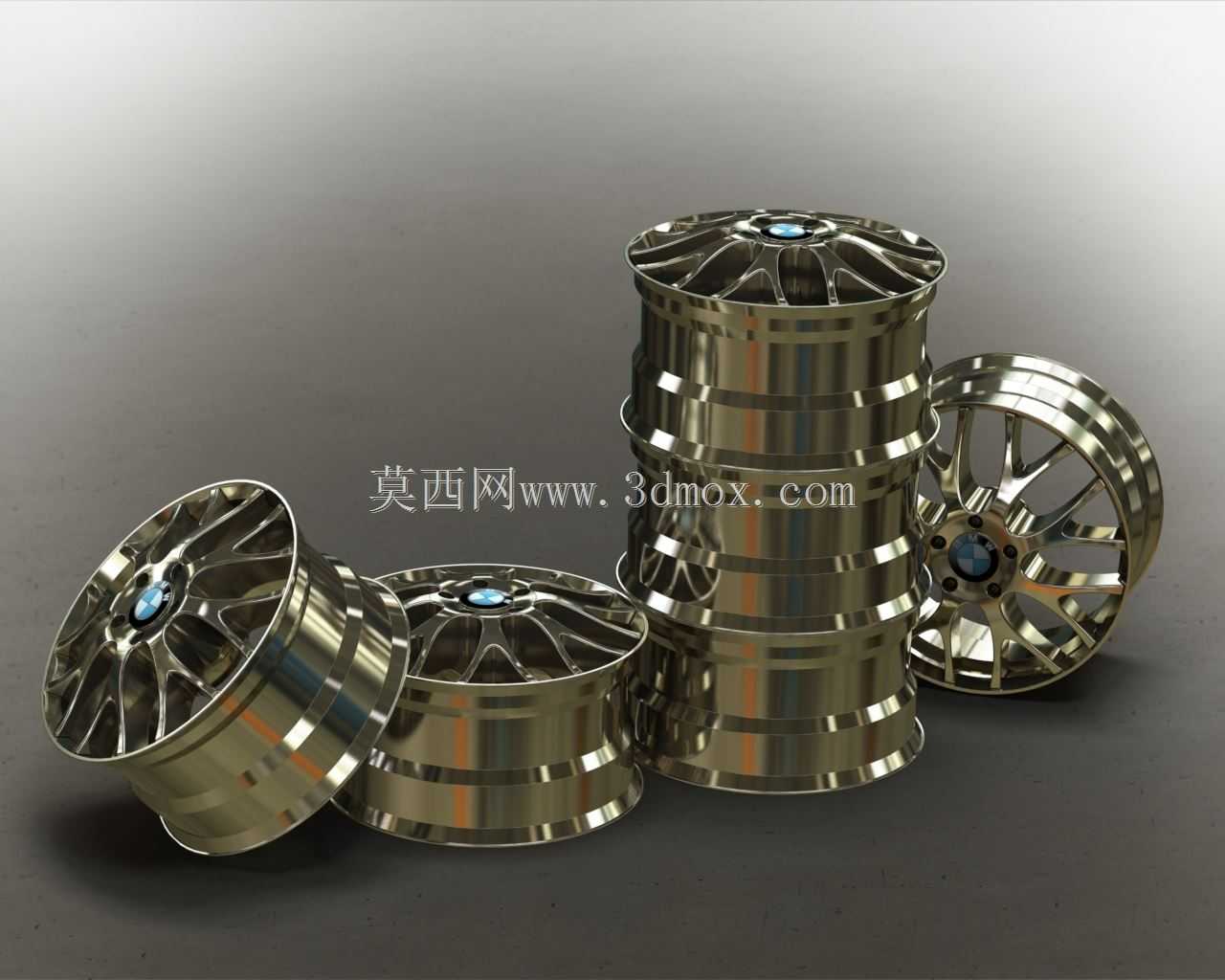

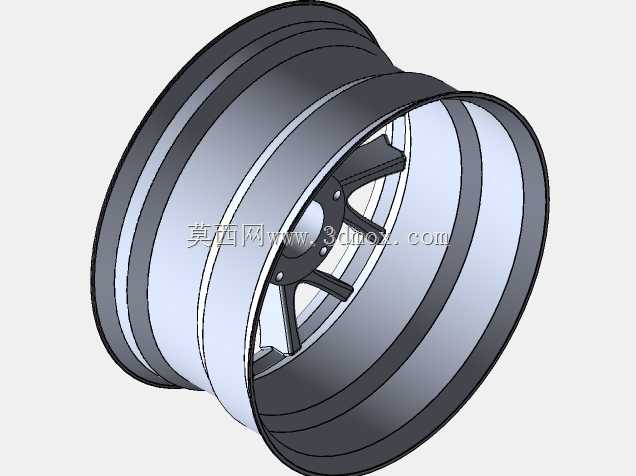

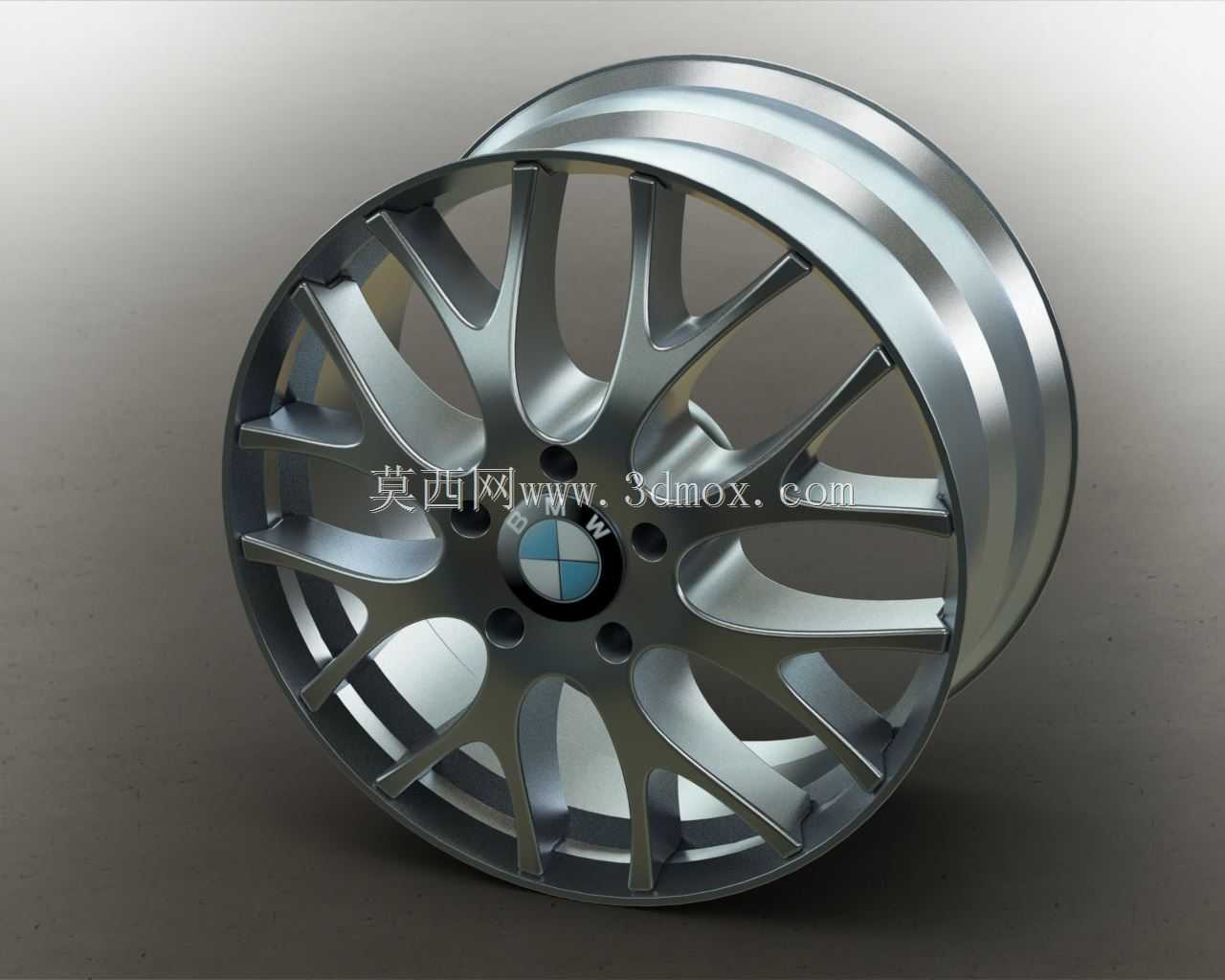

日常做底盘行走部件结构设计时,轮辋是连接轮胎与车轴的核心承载构件,这套轮辋结构在建模阶段就同步完成了有限元分析模块的搭建,能直接为后续的性能校核提供基础模型支撑。从实际装车场景来看,这类多辐条铝合金轮辋多用于家用乘用车型,既要承担车辆整备质量下的静态载荷,也要覆盖过减速带、颠簸路面、紧急制动、高速过弯时的动态交变载荷,同时还要兼顾制动系统的散热空间预留,以及外观的视觉协调性。
设计过程中首先敲定的是安装边界参数,中心孔位完全匹配对应车型的轴头尺寸,周围的螺栓孔按照常规乘用车的五孔布局排布,孔位的节圆直径严格遵循对应车系的安装规范,避免出现装车时孔位错位、贴合面不严的问题。轮辋的胎圈座位置做了标准的凸缘结构,能保证轮胎充气后胎圈牢牢卡合在指定位置,不会在高速行驶或者急转向时出现轮胎脱圈的风险,轮缘部分的圆角处理也兼顾了轮胎拆装的便利性和行驶时对胎侧的保护,避免生硬棱角割伤胎侧帘线。

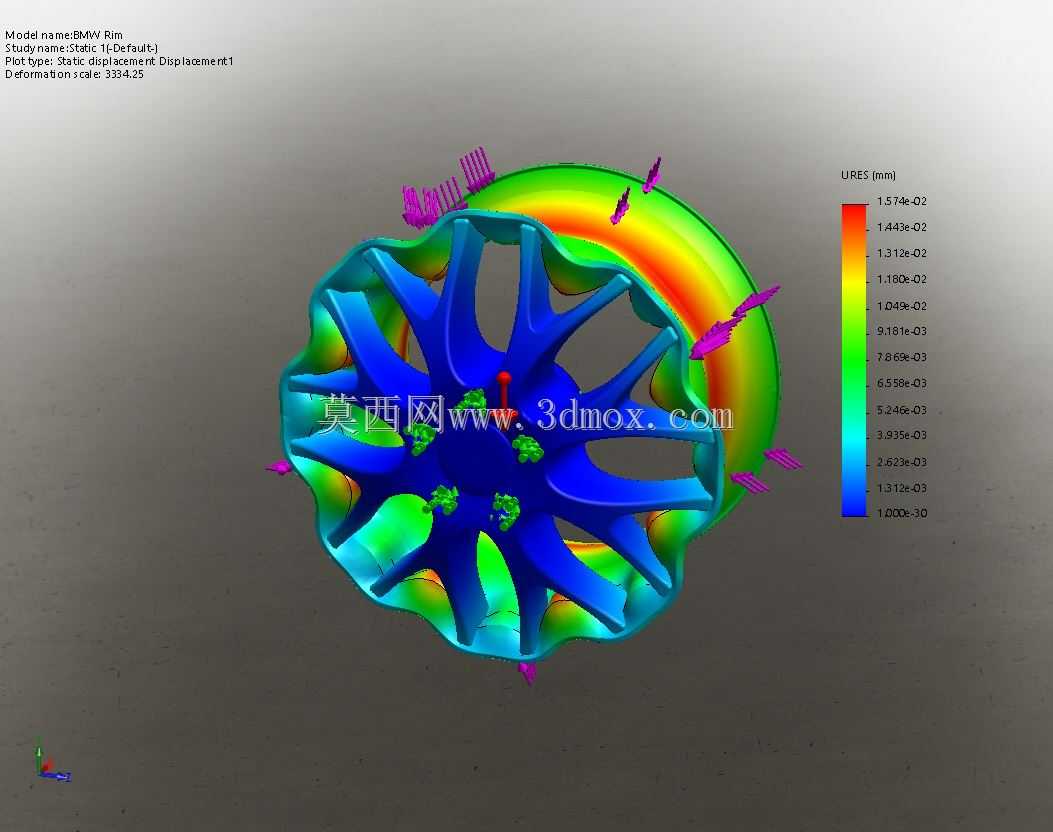

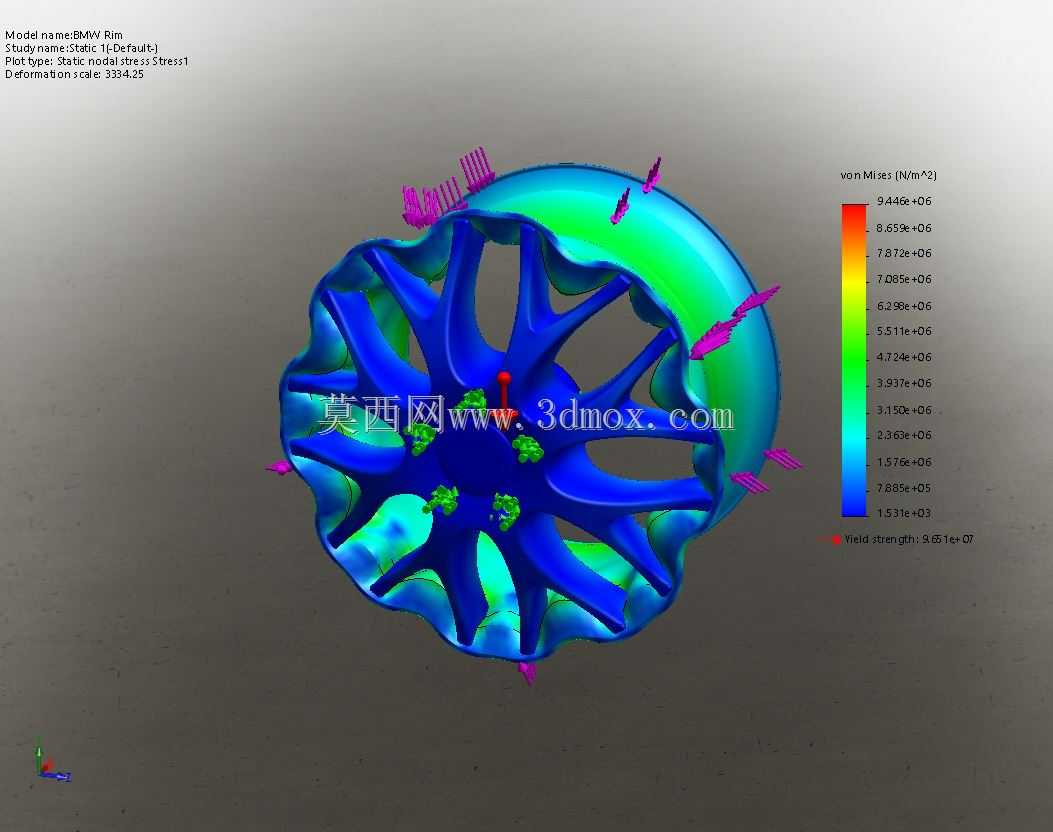

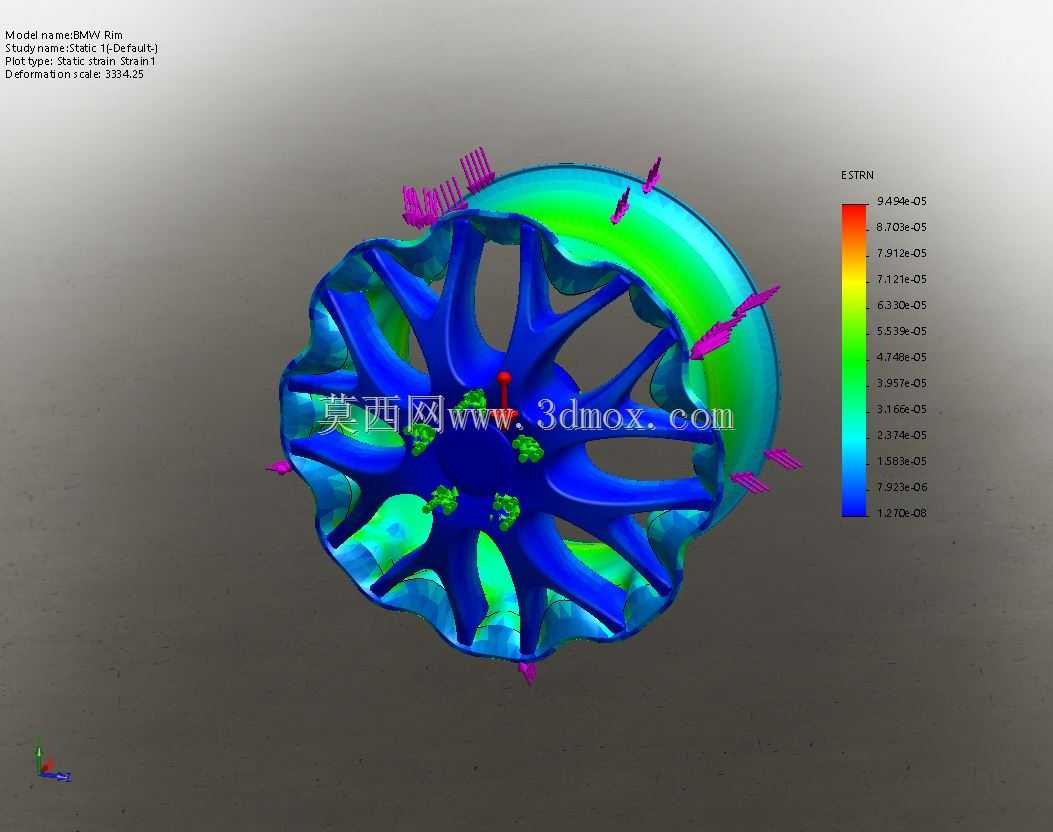

辐条的造型设计没有单纯追求视觉效果,每根辐条的截面厚度、过渡圆角都经过受力路径的优化,从螺栓安装面到轮辋外圈的力传递路径尽量平顺,减少应力集中的点位。有限元分析部分覆盖了几种典型的恶劣工况:径向冲击工况模拟车辆高速通过路面深坑时的瞬间载荷,校核辐条与轮辋连接位置的应力是否超出材料屈服强度;弯曲疲劳工况模拟长期转弯行驶时的交变载荷,验证结构的疲劳寿命是否满足整车使用周期要求;还有制动热负荷下的形变分析,确认长时间制动后轮辋的形变量不会影响轮胎的密封性能,也不会和制动卡钳、防尘罩等周边部件发生运动干涉。
轮辋的偏距参数也在建模时做了明确的设定,这个参数直接影响车轮的轮距,以及装车后轮毂轴承的受力情况,偏距过大或者过小都会导致轴承承受额外的轴向力,缩短轴承的使用寿命,同时还可能出现轮辋蹭到翼子板内衬或者悬架摆臂的问题。气门嘴的安装位也做了预留,位置选在两根辐条之间的空隙处,既方便后续充气操作,也不会在动平衡时增加过多的配重块。整个模型的细节处理到位,所有的铸造拔模斜度、加工面余量都在结构里有所体现,不是单纯的外观曲面模型,能直接用于后续的铸造工艺模拟、加工工装设计,也能作为整车装配时的干涉检查参考,对于刚接触行走系统设计的工程师来说,这套带有限元分析的轮辋模型也能作为结构受力优化的参考案例,理解承载类结构件从造型到性能校核的完整设计逻辑。
