克里普尼梅哈尼扎姆链式传动配气结构

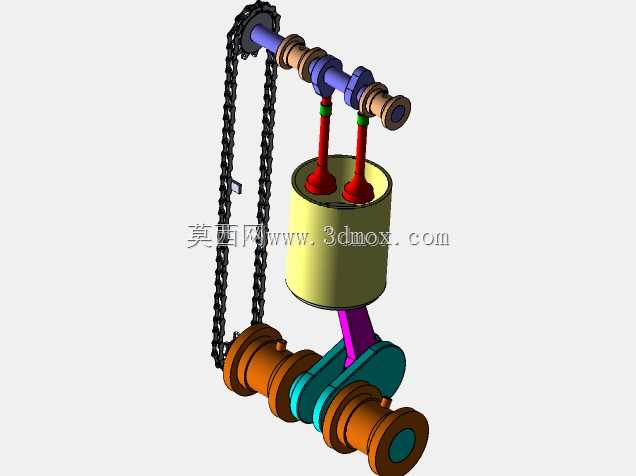

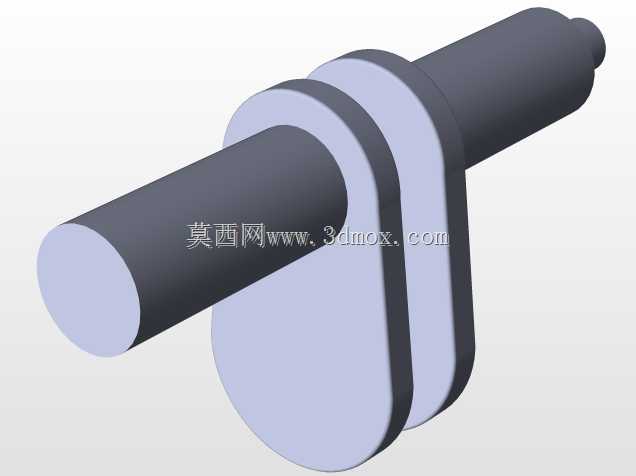

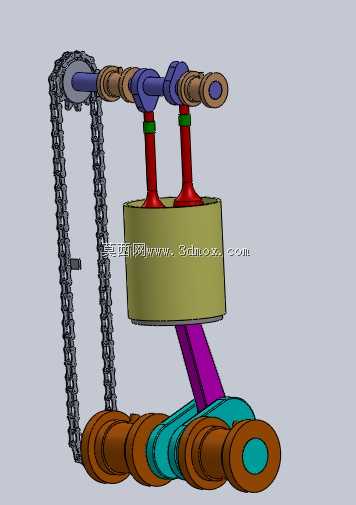

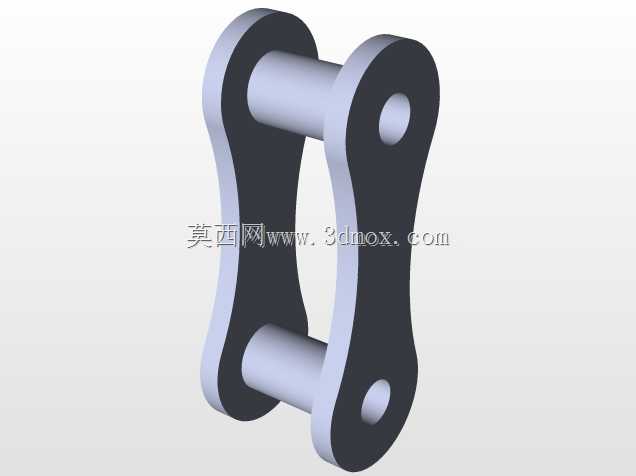

　　这套链式传动配气结构，常应用在小排量单缸内燃动力设备的配气系统中，核心作用是按照动力缸内的工作循环时序，精准控制进排气门的开启与关闭时长，保证缸内进气充分、排气彻底，匹配活塞往复运动的四个行程完成换气过程。从结构组成来看，上部的双气门组件直接伸入缸体内部，气门头部的锥面与缸盖的气门座圈贴合，依靠气门弹簧提供复位预紧力，保证关闭状态下的密封性能，避免缸内压缩压力泄漏影响动力输出。上部的链轮通过链条与下部曲轴端的驱动链轮连接，传动比严格匹配曲轴与凸轮轴的2:1转速要求，保证气门开闭时机与活塞运动位置完全对应，不会出现气门碰撞活塞的机械故障。下部的双轴端结构为曲轴安装位，轴颈位置预留了轴承安装台阶，可直接适配标准深沟球轴承做旋转支撑，

　　轴端的法兰结构可直接连接飞轮或者动力输出轮系，不需要额外做转接结构设计。设计过程中，首先确定缸径与行程的匹配关系，根据排量需求计算气门的最大升程与开启持续角，再反向推导凸轮的型线轮廓，保证气门开启过程中无冲击、落座速度控制在合理区间，降低气门工作过程中的敲击噪音与磨损速率。链条传动的布局特意预留了张紧轮安装位，可在链条长期使用出现伸长量后调整张紧度，避免跳齿导致的配气相位偏移。安装边界方面，整体结构沿竖直方向布局，上部链轮安装轴与下部曲轴的中心距经过严格计算，保证链条包角满足传动要求，不会出现脱链风险；缸体外径与下部曲轴箱的连接法兰采用止口定位，安装时可直接卡入对应定位槽，螺栓孔位均匀分布在法兰端面，

　　拧紧力矩按照常规紧固件要求分级加载即可。侧向的紫色支撑构件为凸轮轴安装支座，与下部箱体采用一体式结构设计，保证凸轮轴工作过程中的支撑刚度，减少凸轮轴受载后的变形量，避免气门升程出现偏差。这套结构在实际应用中，可直接适配小型通用汽油机、小型机动植保设备的动力单元，也可作为教学演示用的内燃机原理展示模型，所有配合面的公差均按照常规机械加工精度选取，轴类零件采用磨削加工保证表面粗糙度，壳体类零件采用压铸成型后做止口面的精加工，兼顾制造成本与装配精度。建模过程中所有运动副均按照实际装配约束添加，可直接做运动仿真验证配气相位的准确性，观察不同曲轴转角下气门的升程变化，也可用于校核链条传动过程中的张紧力变化，为后续的结构优化提供直观的参考依据。结构中所有的密封位置均预留了密封件安装槽，缸盖与缸体之间可放置标准厚度的气缸垫，气门杆与气门导管之间预留了机油润滑间隙，保证气门往复运动过程中的润滑充分，避免出现干磨导致的气门卡滞故障。
