蜗轮蜗杆式雷杜克托传动装置结构

　　这款蜗轮蜗杆结构的传动装置，常被应用在中小功率的传动链路中，在食品输送线、小型包装设备、仪表调节机构这类对传动自锁性有要求的场景里十分常见。日常工况下，它可以实现输入轴与输出轴空间垂直交错的动力传递，单级传动就能获得较大的传动比，相比同级别的圆柱齿轮减速结构，整体占用的安装空间更小，运行过程中的啮合冲击更弱，噪音表现更优。

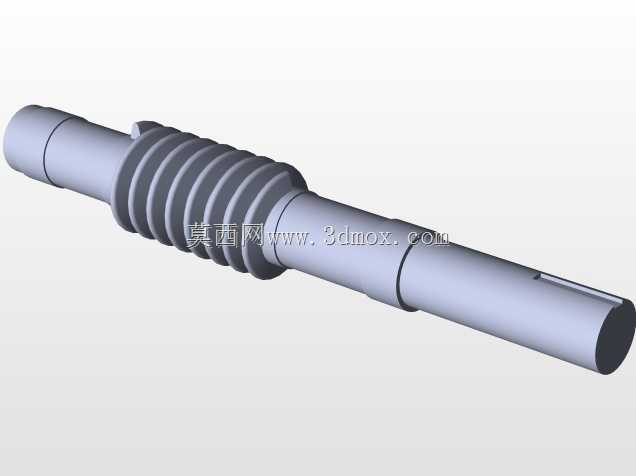

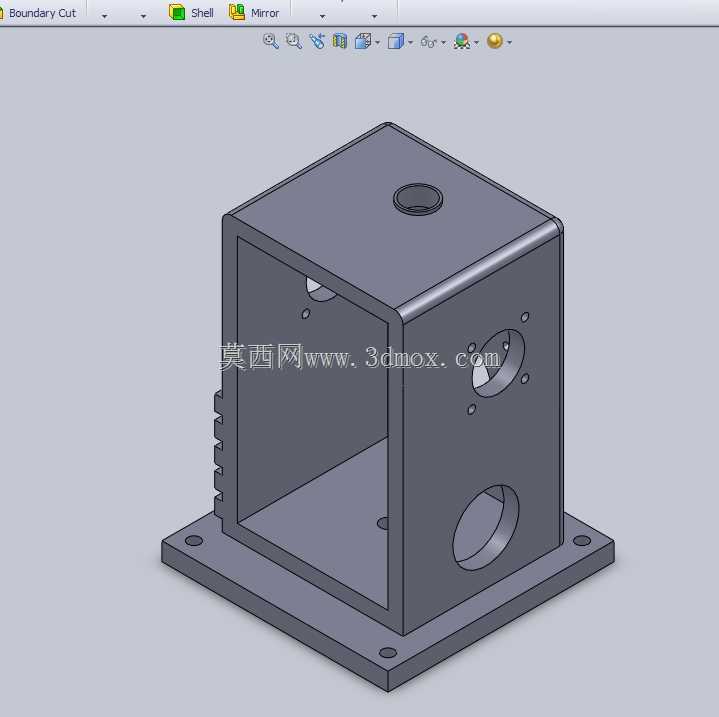

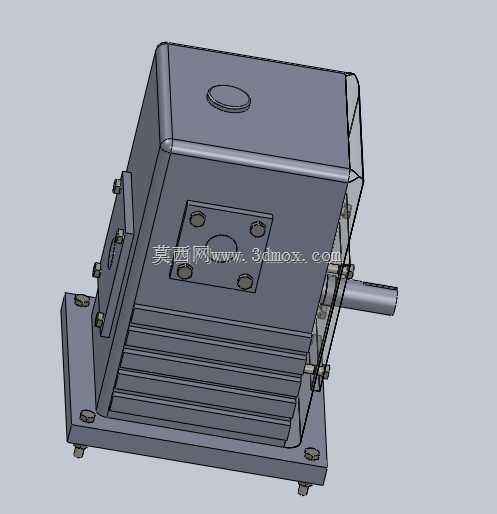

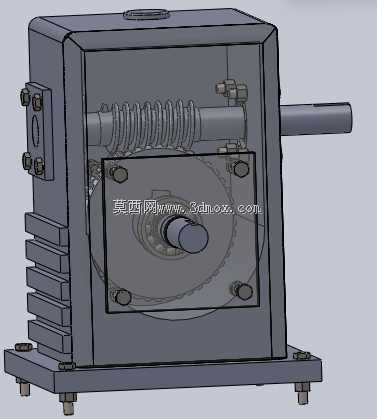

　　从结构设计逻辑来看，装置采用封闭式箱型壳体作为承载基础，壳体侧面设置了散热鳍片结构，这是考虑到蜗轮蜗杆啮合面存在相对滑动，长时间运行会产生较多热量，鳍片可以增加壳体与空气的接触面积，提升自然对流散热的效率，避免箱体内润滑脂温度过高导致粘度下降，影响啮合面的油膜形成。输入轴侧的蜗杆采用整体式轴齿结构，轴端通过轴承支撑在壳体侧壁，轴承外侧设置了端盖与密封件，既可以防止润滑介质泄漏，也能阻挡外界的粉尘、水汽进入箱体内部，适配多粉尘的车间作业环境。

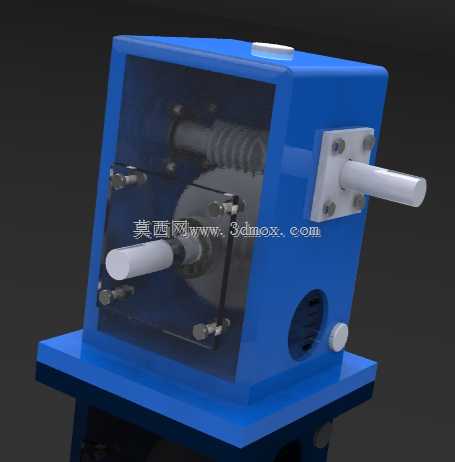

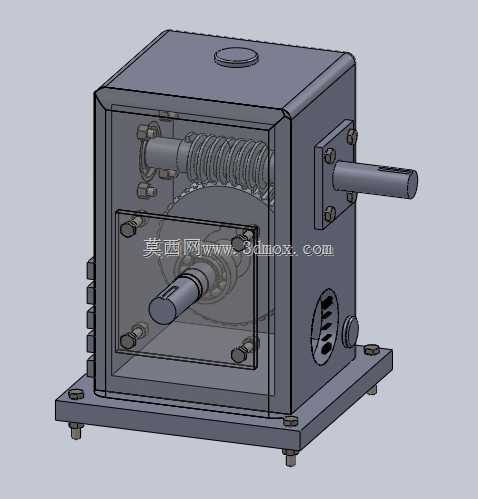

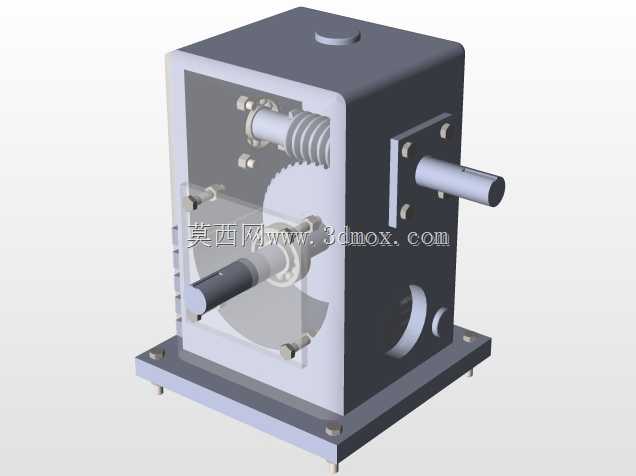

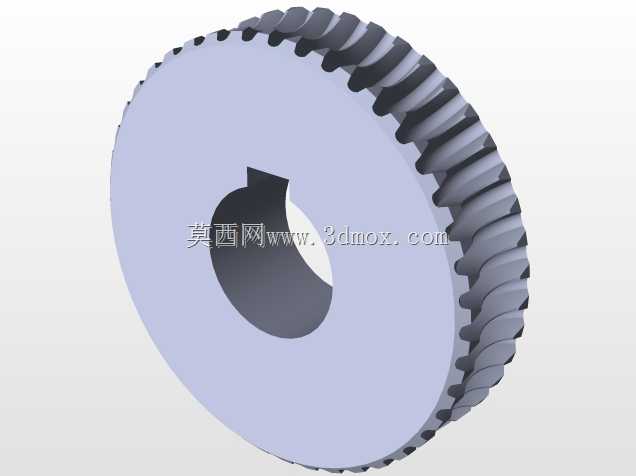

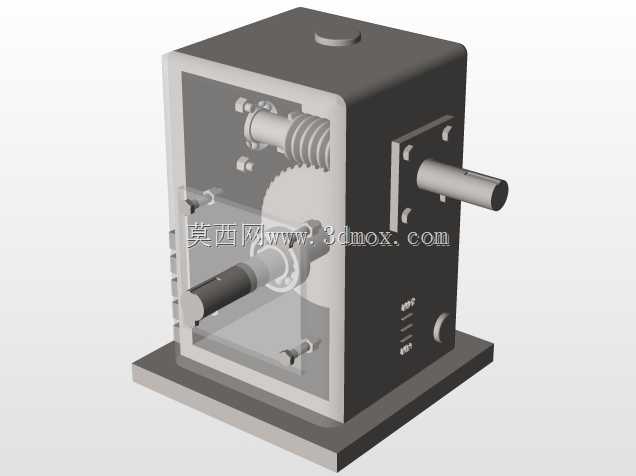

　　输出端的蜗轮与输出轴采用键连接传递扭矩，蜗轮齿圈采用耐磨铜合金材质，与钢制蜗杆配对啮合，这种材质搭配可以有效降低齿面的磨损速率，延长传动副的使用寿命，即使在频繁正反转的工况下，也能保持稳定的传动精度。箱体的观察窗采用透明板材通过螺栓紧固在箱体正面，日常巡检时不需要拆解箱体，就能直接观察内部蜗轮蜗杆的啮合状态、润滑脂的存量与污染情况，大幅降低日常维护的工作量。

　　安装边界方面，装置底部设置了带安装孔的固定支脚，支脚与箱体为一体铸造成型，刚性充足，安装时可以通过螺栓直接固定在设备的安装基座上，不需要额外制作转接支架。输入轴与输出轴的轴伸端都预留了标准的键槽尺寸，对接联轴器、带轮等外接传动件时，可以直接选用标准件，不需要二次加工轴头。输入轴的水平轴线与输出轴的垂直轴线在空间上的交错距离经过精准校核，保证蜗轮与蜗杆的啮合接触斑点处于齿面的合理区域，避免偏载导致的齿面局部过早磨损。

　　在实际选型适配时，需要注意该结构具备反向自锁特性，也就是只能由蜗杆侧输入动力带动蜗轮转动，无法通过蜗轮侧输入带动蜗杆转动，这个特性可以在提升机构、角度调节机构中起到防坠、锁止的作用，不需要额外加装制动装置就能满足安全要求。不过也正是因为啮合面存在滑动摩擦，该结构的传动效率相比行星齿轮结构偏低，不适合应用在长时间连续满功率运行的重载工况中，更适合间歇运行、对自锁有要求、传动功率不大的设备场景。

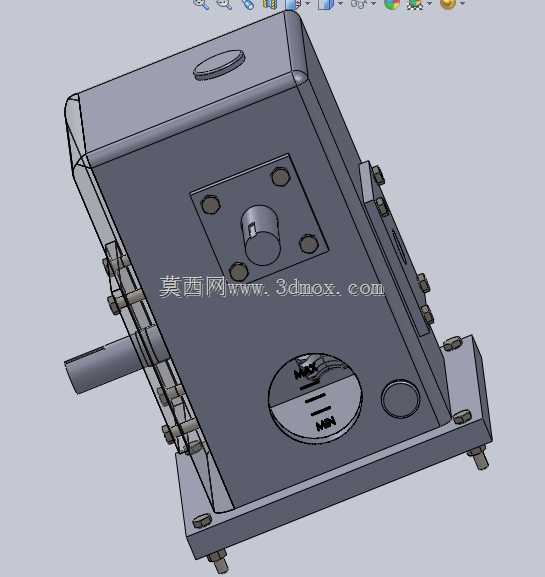

　　壳体的顶部设置了注油孔，日常补充润滑脂时不需要拆开箱体端盖，直接通过注油孔加注即可，底部预留了排油口，更换润滑脂时可以直接将旧油排出，维护操作十分便捷。壳体侧壁的轴承安装孔采用镗孔一次加工成型，保证两侧轴承的同轴度，避免轴系运行时出现别劲、卡滞的问题，延长轴承的使用寿命。所有外露的紧固件都采用镀锌处理，具备基础的防锈能力，在湿度较高的车间环境中也能长时间保持紧固件的外观与紧固性能，不会因为锈蚀导致拆解维护困难。
