金属回采机合页铰链结构设计

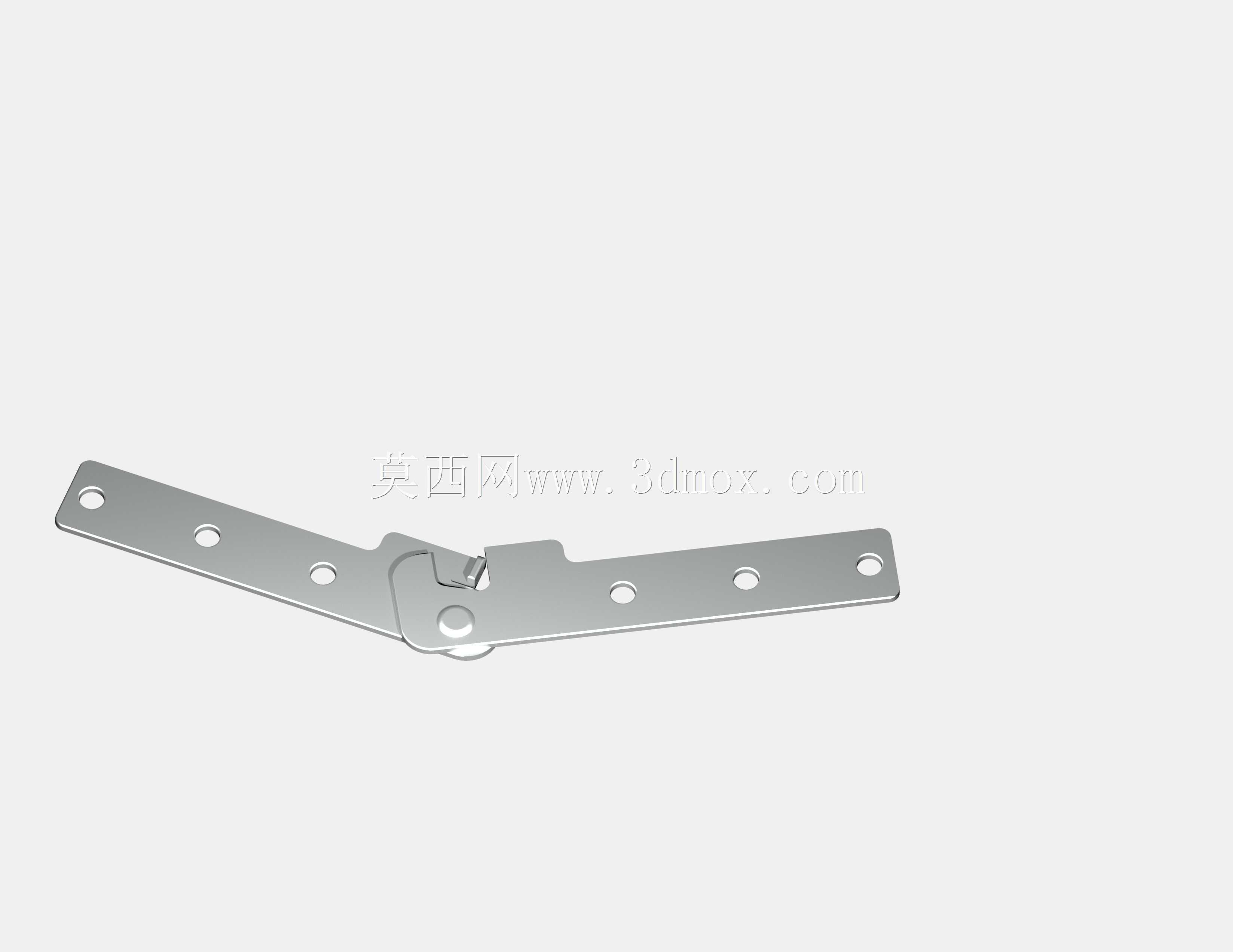

　　这款金属铰接件主要适配井下回采设备的活动舱门、防护挡板的转动连接需求，在采掘作业面的复杂工况下，需要承受落石冲击、设备运行振动带来的交变载荷，同时要适配井下高粉尘、高湿度的作业环境，避免铰接位置出现卡滞、锈蚀导致的部件开合失效。从结构设计来看，整体采用长条形双页片布局，页片上均匀排布的安装孔位完全匹配回采机对应安装面的预留螺栓点位，安装时不需要额外对设备基体进行打孔改造，能够直接适配原有设备的安装边界，降低现场改装的工作量。铰接核心位置采用包边式转轴结构，转轴与页片的配合间隙控制在0.02mm以内，既保证转动过程无明显旷量，又能避免粉尘进入铰接缝隙造成磨损，页片边缘做了R1.5的圆角钝化处理，避免安装维护过程中尖锐边角划伤作业人员。

　　在功能特性上，这款合页的开合角度覆盖0到135度区间，能够满足回采机检修舱门完全开启后的操作空间需求，当舱门开启到最大角度时，铰接位置的限位结构会自动承托页片，不需要额外加装支撑顶杆，减少井下狭小空间内的部件干涉风险。页片主体采用冷轧钢板冲压成型后做镀锌钝化处理，表面硬度达到HV180以上，能够抵御井下煤尘、水汽的腐蚀，同时在频繁开合的工况下，页片不会出现明显的形变翘曲。从安装边界来看，单页片的长度方向尺寸适配回采机舱门侧边的安装宽度，厚度方向突出安装面的尺寸控制在8mm以内，不会和舱门周边的液压管路、电缆走线位置产生干涉，安装孔的孔位公差控制在±0.1mm，能够保证螺栓顺利穿入，不需要现场铰孔修正。在实际选型应用中，

　　这类铰接件除了适配回采机的舱门连接，也可以通用在同工况下的矿山设备检修门、防护栏转动连接位置，设计时充分考虑了井下作业的维护便利性，转轴位置没有采用一次性铆死的结构，后期维护时可以通过冲销取出转轴，更换磨损的衬套即可恢复铰接性能，不需要整体更换合页，降低井下设备的备件储备成本。建模过程中对铰接位置的转动配合做了运动仿真验证，模拟了10万次开合循环后的磨损量，确认配合间隙仍然在允许范围内，不会出现开合松垮或者卡滞的问题，页片的受力分析也按照井下最大冲击载荷做了校核，当页片承受垂直方向1200N的冲击载荷时，最大形变位置的形变量不超过0.05mm，完全满足采掘设备的结构强度要求。和普通民用合页不同的是，这款铰接件没有做多余的装饰性结构，

　　所有的外形设计都围绕工况实用性展开，页片上的安装孔采用沉孔设计，螺栓安装后头部完全沉入页片表面，不会突出造成剐蹭，铰接位置的缝隙处预留了微小的存油槽，日常维护时可以注入少量润滑脂，就能保证长期在高粉尘环境下转动顺畅，不需要频繁拆解清理。
