可折叠实木床架支撑排条结构设计

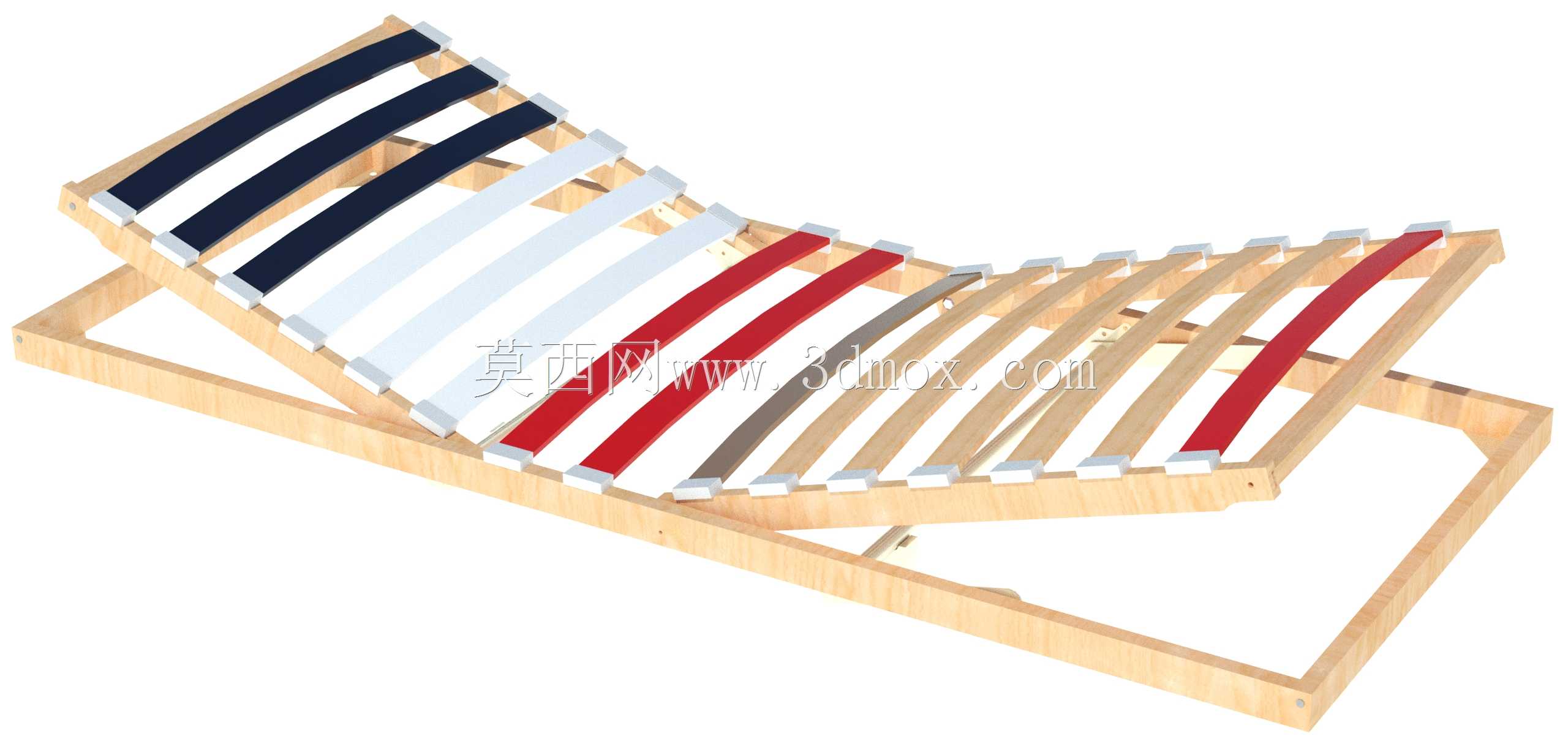

　　这款床架排条结构主要面向民用卧室家具、公寓配套家具、临时旅居住宿家具的配套支撑场景，作为床具核心的受力承载部件，直接承担床垫及人体荷载的分散传递作用，替代传统整板床板的笨重结构，在保证支撑强度的同时兼顾透气性能，避免床垫长期使用出现闷潮发霉的问题。从实际使用场景来看，这类排条结构既适配常规固定式实木床架，也可搭配折叠式床架使用，图中呈现的结构就配套了可弯折的实木床框，排条随床框的折叠转轴同步弯折，不需要额外拆卸排条即可完成床体的收纳折叠，非常适合小户型空间、临时加床、旅居民宿等需要频繁收放床具的场景。

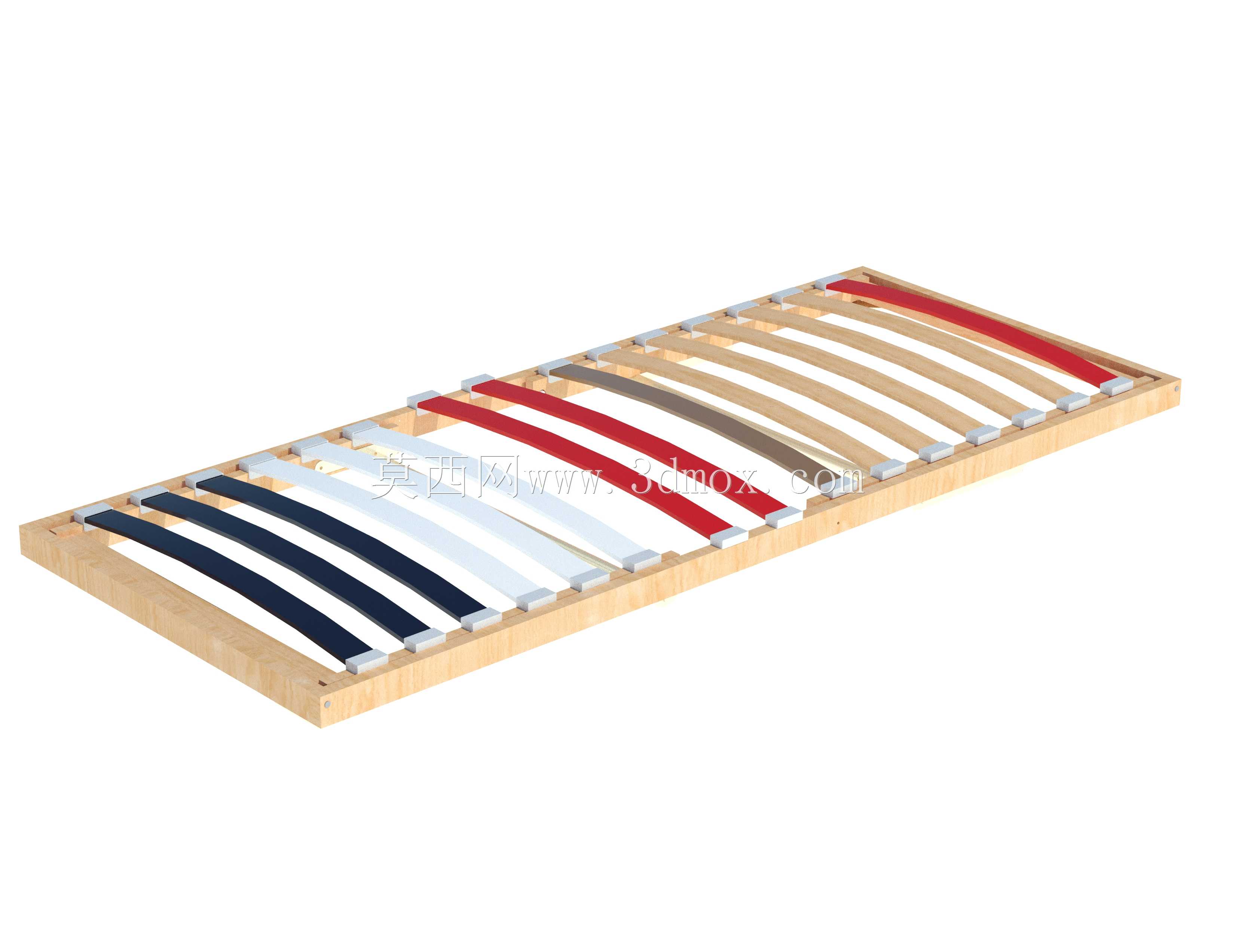

　　从功能特性来看，排条采用多根平行排布的长条构件，单根排条的截面做了圆弧过渡处理，没有尖锐棱角，避免安装和使用过程中划伤床垫面料或者操作人员；排条两端通过软性连接套固定在床框的侧梁上，连接套预留了微小的活动余量，当排条承受局部集中荷载时，可通过微小的形变抵消部分冲击，不会出现硬连接状态下应力集中导致的排条断裂问题。不同配色的排条实际对应不同的受力区域，靠近床头、床尾的排条采用刚度更高的材质，承担人体坐卧时的端部集中荷载，中间区域的排条适当调整弹性模量，适配人体躺卧时的腰背部支撑需求，避免局部过硬导致的躺卧不适感，也不会因为过软出现床垫塌陷的问题。

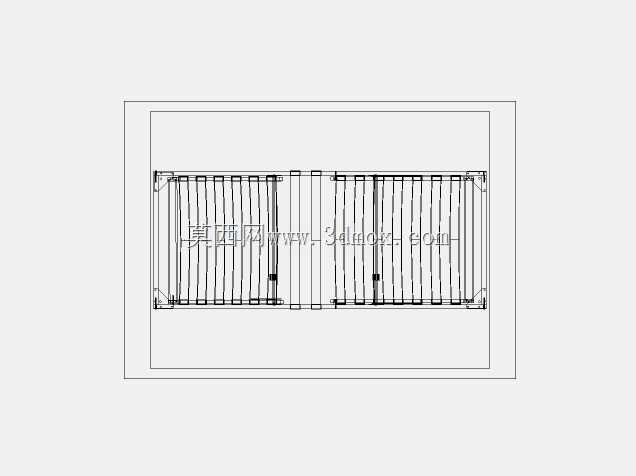

　　设计过程中首先确定了排条的排布间距，常规床垫的弹簧间距或棕垫的支撑密度要求排条间隙不能超过70mm，否则会出现床垫局部下陷、弹簧卡入间隙的问题，这款结构的排条净间距控制在55mm，适配市面上绝大多数厚度100mm以上的弹簧床垫、棕垫、乳胶床垫，不需要额外铺设整板即可直接放置床垫。排条的安装边界完全匹配常规1.5米、1.8米宽度床架的内空尺寸，单根排条的长度根据床框内宽做了适配，两端连接套的固定孔位距离排条端部20mm，安装时只需要将连接套卡入床框侧梁的预设卡槽，拧入固定螺丝即可完成单根排条的安装，不需要复杂的定位工装，普通家具安装人员即可快速完成整架排条的装配。

　　结构受力层面，每根排条的静载承重设计值不低于150kg，整架排条的整体均匀承重可达到800kg以上，满足普通家庭2-3人同时躺卧的荷载要求，即使是局部集中踩踏也不会出现排条劈裂的问题。排条的材质选用经过烘干处理的实木成材，含水率控制在8%-12%之间，适配国内大部分地区的空气湿度，不会因为温湿度变化出现过度变形、开裂的问题；表面做了光滑打磨处理，没有毛刺、倒刺，部分受力较大的排条表面做了增强涂层，提升耐磨性能，避免长期摩擦出现表面起刺的问题。

　　折叠区域的排条做了专门的分段适配，在床架的弯折转轴位置，排条断开为独立的两段，分别固定在前后两段床框上，弯折时两段排条随床框同步转动，不会出现干涉卡滞的问题，弯折后整架床体的厚度可控制在200mm以内，方便塞入床底、衣柜侧边等狭窄储物空间，收纳占用空间仅为展开状态的三分之一。排条与床框侧梁的连接位置做了加强处理，侧梁上固定排条的位置加装了横向衬条，避免长期受力后侧梁出现钉孔松动、排条脱落的问题，连接套采用耐磨的软性材质，既可以缓冲排条受力时的震动，也能避免金属或硬塑料连接套与实木排条长期摩擦产生的异响，提升床具使用时的静音表现，避免翻身、起卧时产生噪音影响休息。
