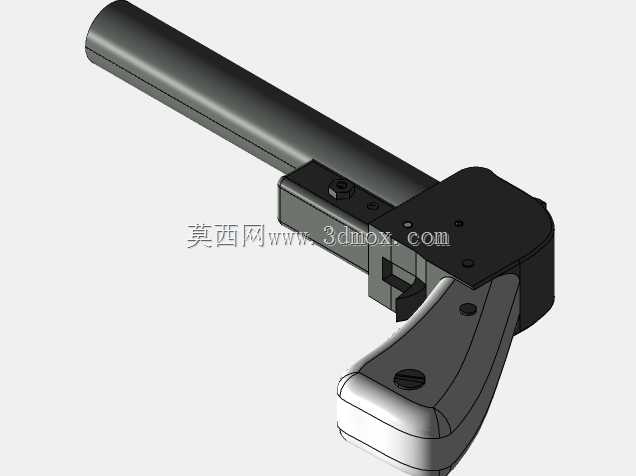

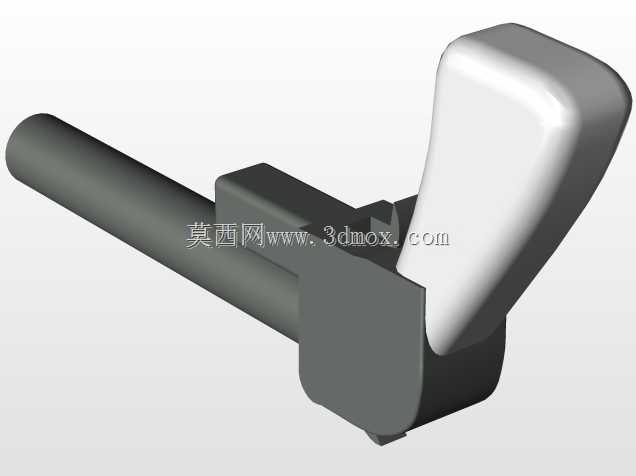

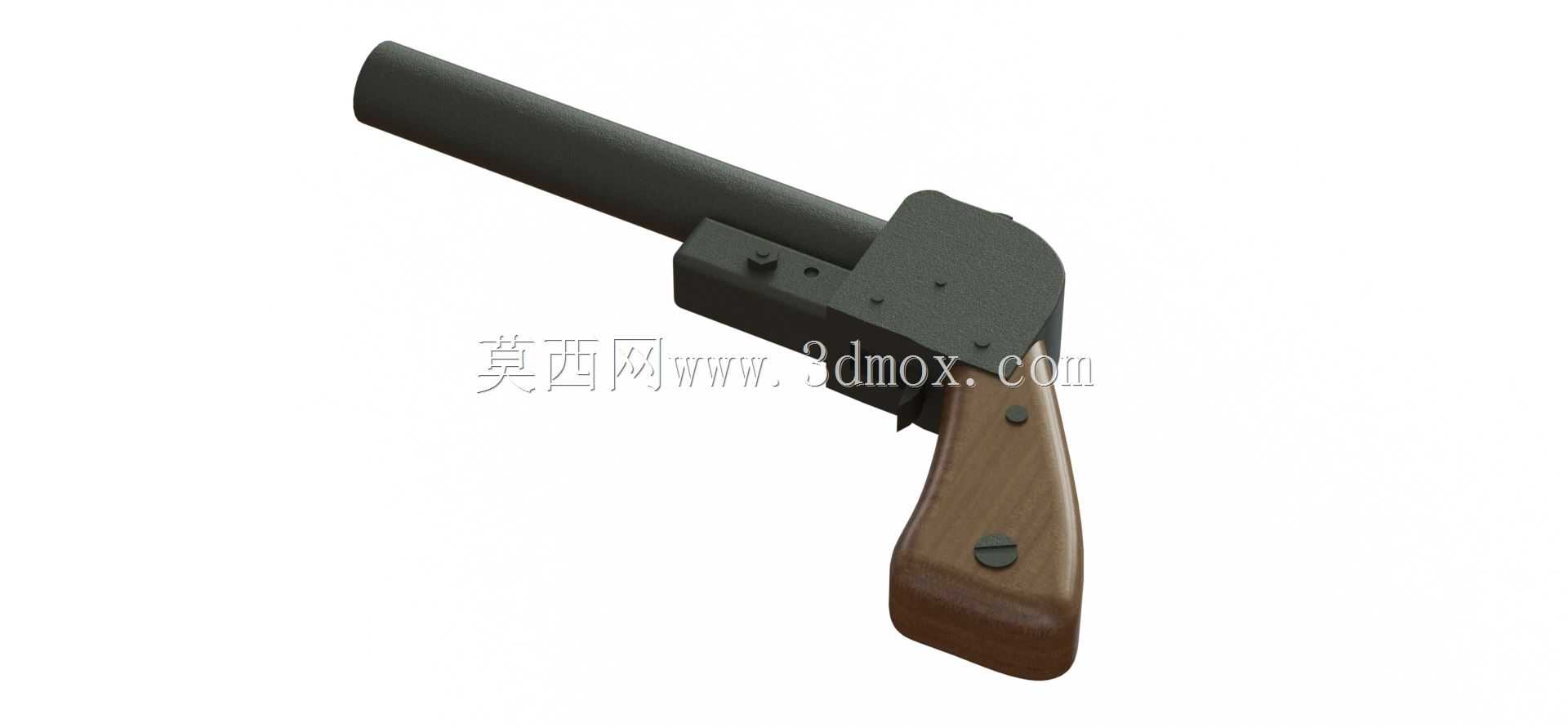

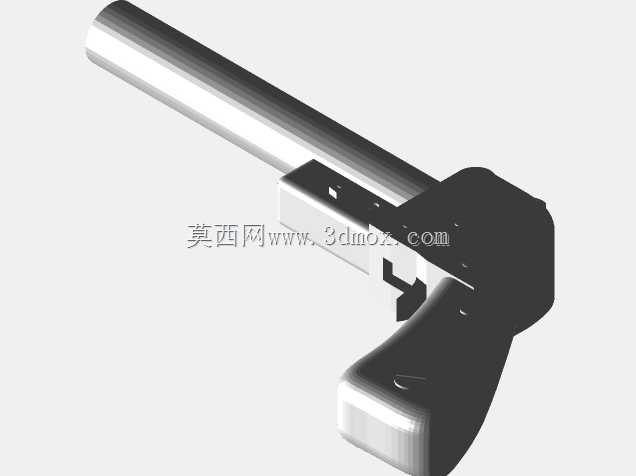

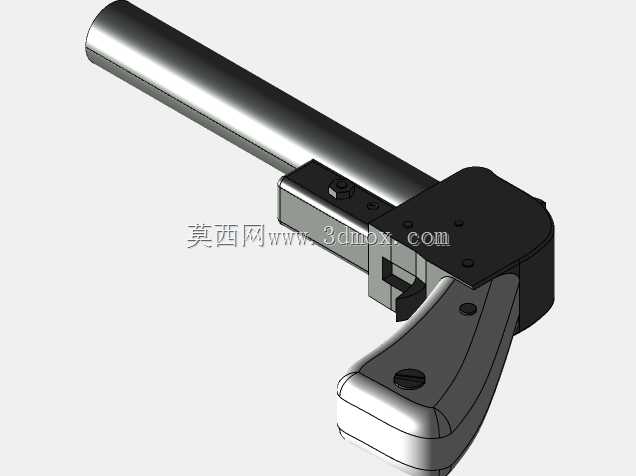

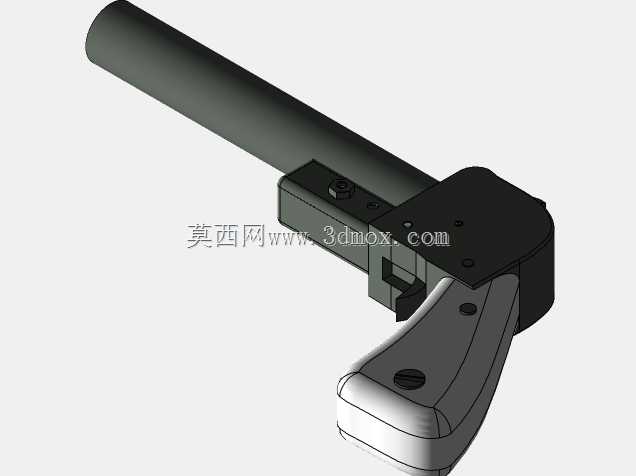

复古单管手持枪械结构三维数模

　　本次构建的枪械结构数模，完全参照馆藏实物的测绘数据完成，所有配合面的公差预留均按照实装枪械的装配逻辑设置，可直接用于结构验证、3D打印样件制作以及影视道具的前期结构校核。从实际应用场景来看，这类复古枪械结构的数模，一方面可用于近代武器史的展陈交互开发，为博物馆数字展项提供可拆解的交互载体，让参观者能够直观理解早期简易枪械的击发传动逻辑；另一方面也可作为复古IP周边、沉浸式实景娱乐道具的结构设计基础，避免道具制作过程中出现结构干涉、握持手感不符合人体工学的问题。

　　从功能特性来看，该结构摒弃了传统左轮的转轮弹巢设计，采用单管固定膛室的简易结构，整体击发组件集成在机匣内部，外露零件仅包含扳机、握把固定螺钉与枪管固定销，日常维护时仅需拧下握把底部的紧固螺钉即可拆分木质握把片，取出内部的击发簧与击针组件，拆装步骤远少于常规多管转轮枪械，适合作为入门级的枪械结构教学演示载体。设计过程中，首先对实物的整体轮廓进行三维扫描获取点云数据，再针对扫描盲区比如枪管内膛、机匣内部的击针让位槽、握把内部的簧片安装腔进行接触式测绘补全，所有曲面的过渡圆角均参照实物的磨损痕迹做了还原，没有刻意做理想化的锐边处理，保证数模外观和实物的老旧质感匹配。

　　外形尺寸方面，整体长度控制在210mm左右，枪管长度占整体长度的62%，枪管外径从根部的18mm逐步收窄至口部的14mm，保证枪口处的结构强度同时降低前端重量，避免握持时出现头重脚轻的问题；机匣部分的最大宽度为22mm，刚好覆盖扳机的活动行程，不会出现扳机外露过多导致误触的问题；握把部分采用符合人手握持的弧形曲面，握把最窄处的宽度为16mm，最宽处为28mm，贴合掌心到指根的自然弧度，握持时的受力点刚好落在掌心肌肉处，长时间持握也不会出现硌手的问题。安装边界上，所有外露的固定件均采用标准规格的沉头螺钉，枪管与机匣的配合采用H7/h6的间隙配合，装配时仅需铜棒轻敲即可完成定位，不需要额外的粘接或者焊接固定；握把片与机匣的贴合面做了0.2mm的让位凹槽，粘贴木质饰面或者直接采用3D打印木质耗材制作时，不会出现贴合面缝隙不均的问题。

　　结构设计上，特意将击发组件的传动行程做了限位设计，扳机扣动的行程控制在8mm，扣力设置在25N左右，和早期民用枪械的扳机力度保持一致，既不会因为扣力过小出现走火风险，也不会因为扣力过大影响正常操作。枪管内部做了光滑的内膛曲面，没有刻画膛线结构，一方面是因为测绘的实物本身为滑膛结构，另一方面也避免数模被用于违规用途，仅保留结构演示所需的几何特征。机匣表面的固定螺钉位置完全参照实物的排布，两个机匣拼接螺钉位于机匣侧面的靠前位置，一个扳机固定销位于机匣侧面中部，所有螺钉头均做了沉头处理，装配后螺钉头表面和机匣外表面齐平，不会突出表面勾挂衣物。握把部分的木质纹理走向在数模中做了简化的曲面分模，后续渲染或者3D打印时，可以直接沿着分模面赋予木质材质，不需要额外调整纹理映射坐标。
